Insektenschutz-Drehtür montieren
01

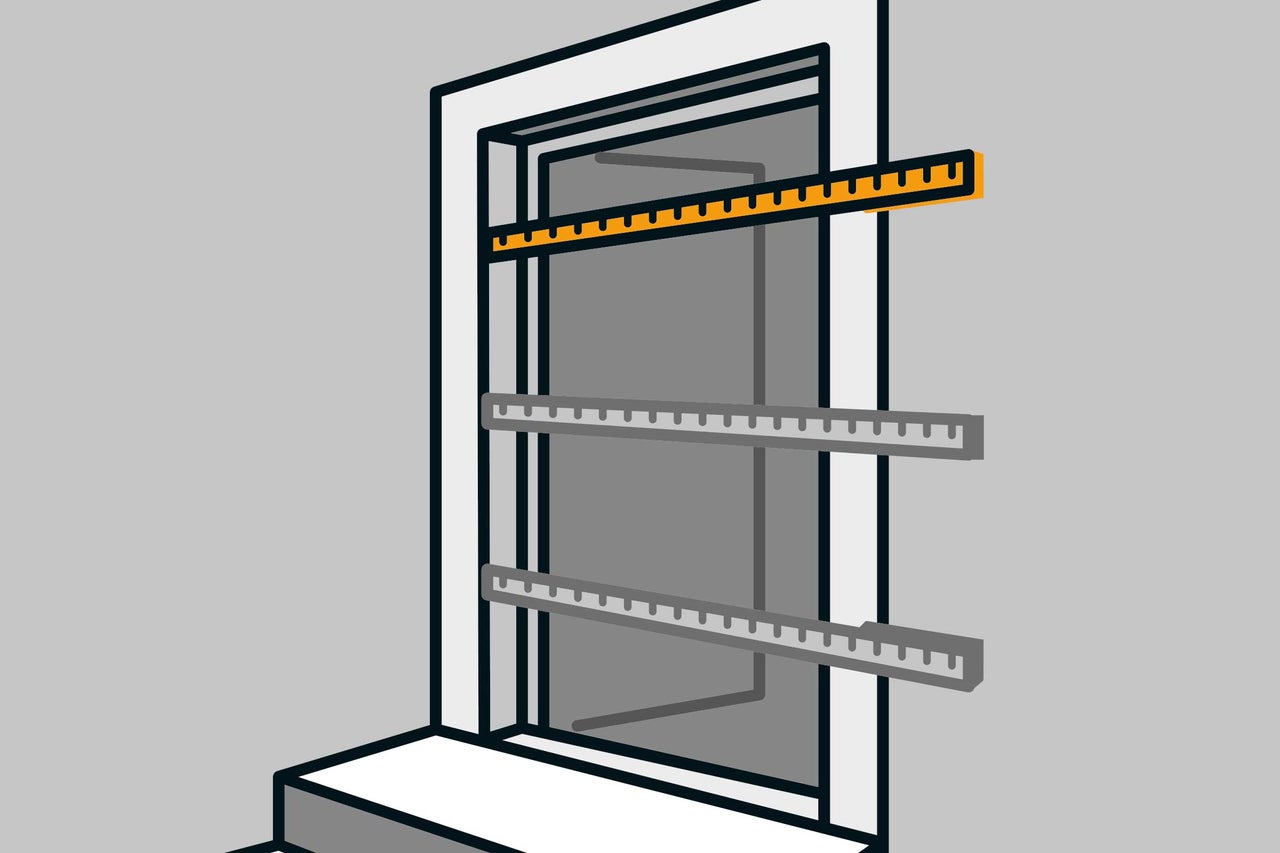

Zur Bestellung einer maßgenauen Insektenschutz-Drehtür wird das lichte Maß der Laibung ausgemessen. Gemessen wird an mehreren Stellen. Bei unterschiedlichen Maßen ist das schmalste Maß das Bestellmaß.
02

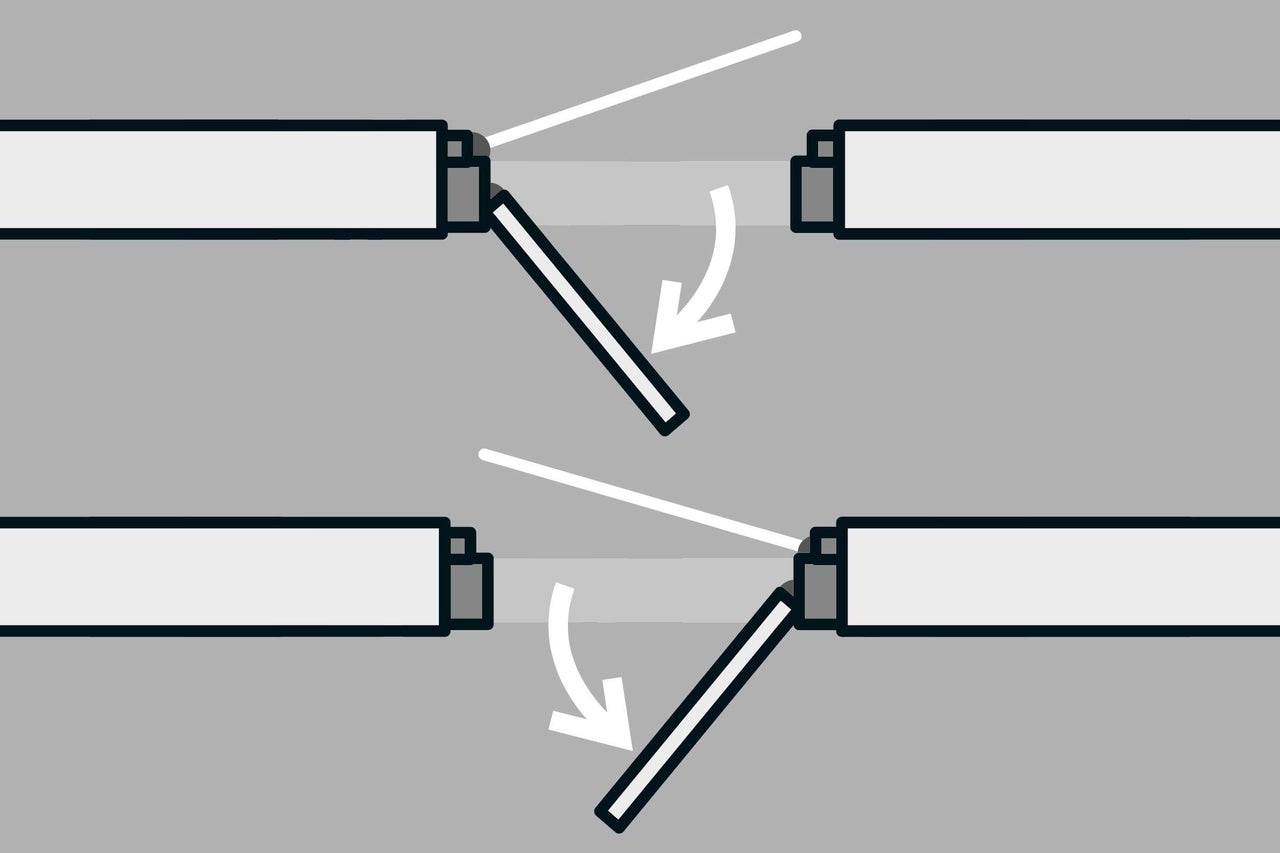

Bei der Drehtür ist die Anschlagrichtung zu beachten. Sie wird als DIN-links (oberes Beispiel) und DIN-rechts (unteres Beispiel) bezeichnet. Diese Angabe ebenfalls in das Bestellformular eintragen. Falls noch besondere Ausstattungsoptionen gewünscht werden, z. B. eine Hundeklappe, müssen auch diese auf dem Bestellformular vermerkt werden.
03
Bohre zur Montage am Drehtürrahmen mit einem 6-mm-Metallbohrer Befestigungslöcher – halte dabei einen Abstand von jeweils 15 cm zum oberen und unteren Rand.
04

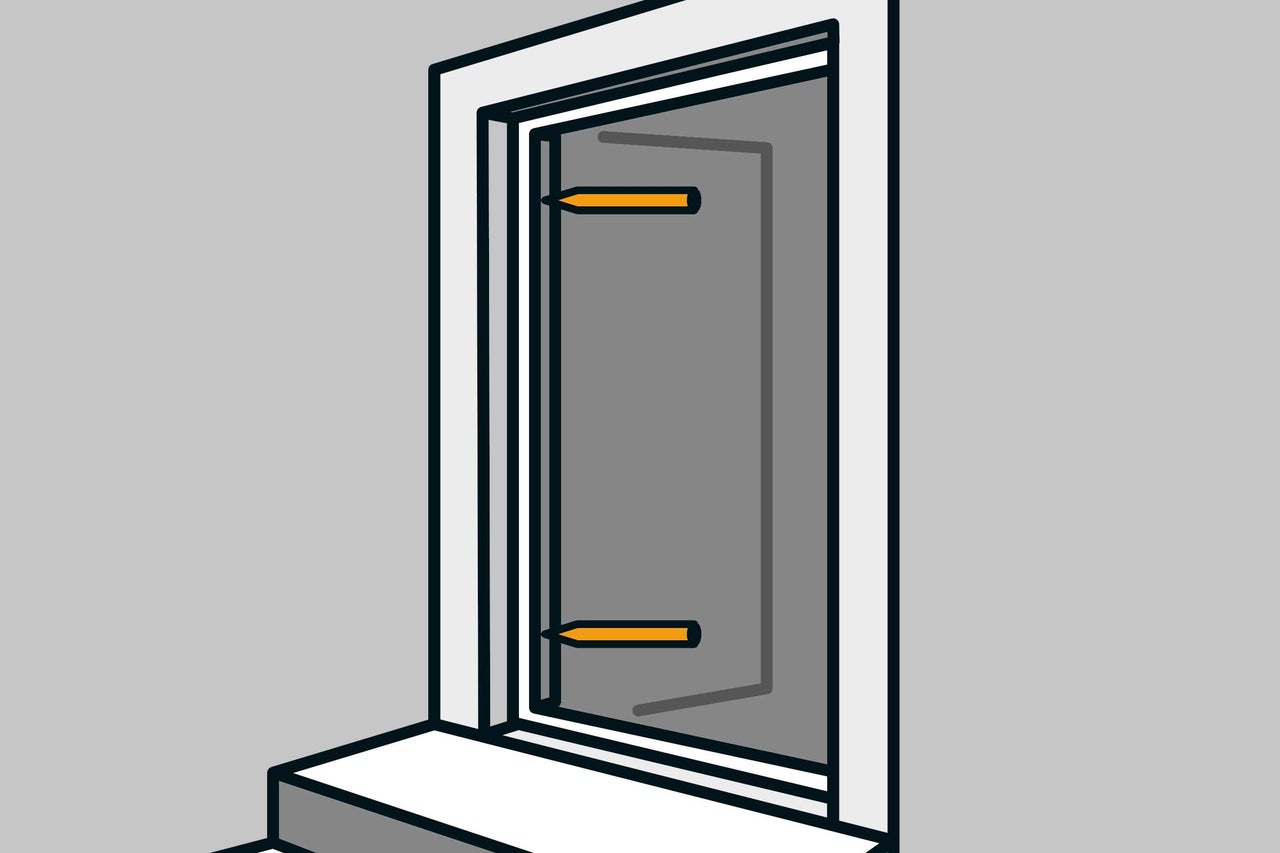

Den Rahmen in die Laibung stellen und mit der Wasserwaage senkrecht ausrichten. Dann die Bohrlöcher durch die Rahmenlöcher am Mauerwerk anzeichen. Den Rahmen wieder aus der Laibung nehmen.
05

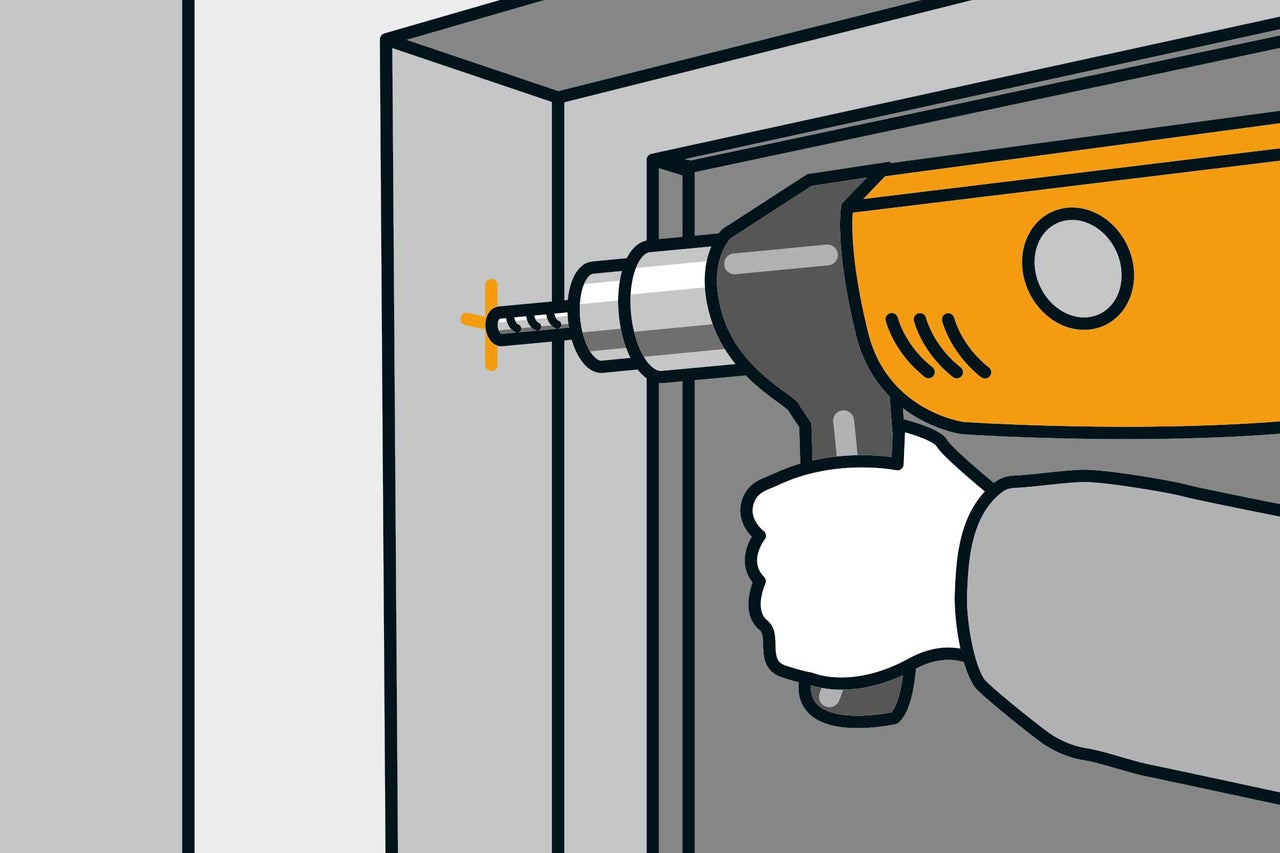

Bohre die Befestigungslöcher mit einem 8-mm-Steinbohrer ins Mauerwerk. Bei sichtbarem Mauerwerk ist es ideal, wenn die Befestigungslöcher in den Fugen sitzen.
06

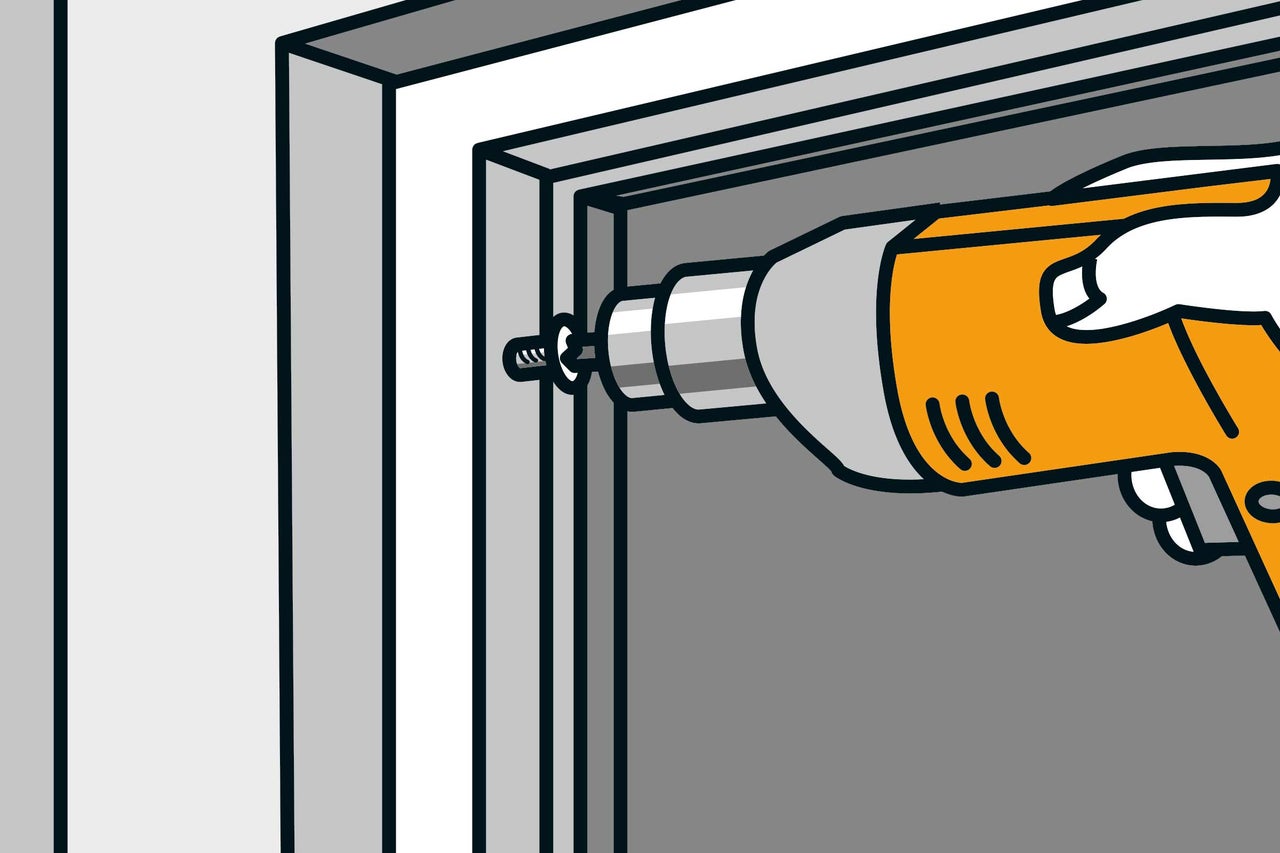

Setze die Dübel in die Befestigungslöcher ein und verschraube den Rahmen der Insektenschutztür.
07

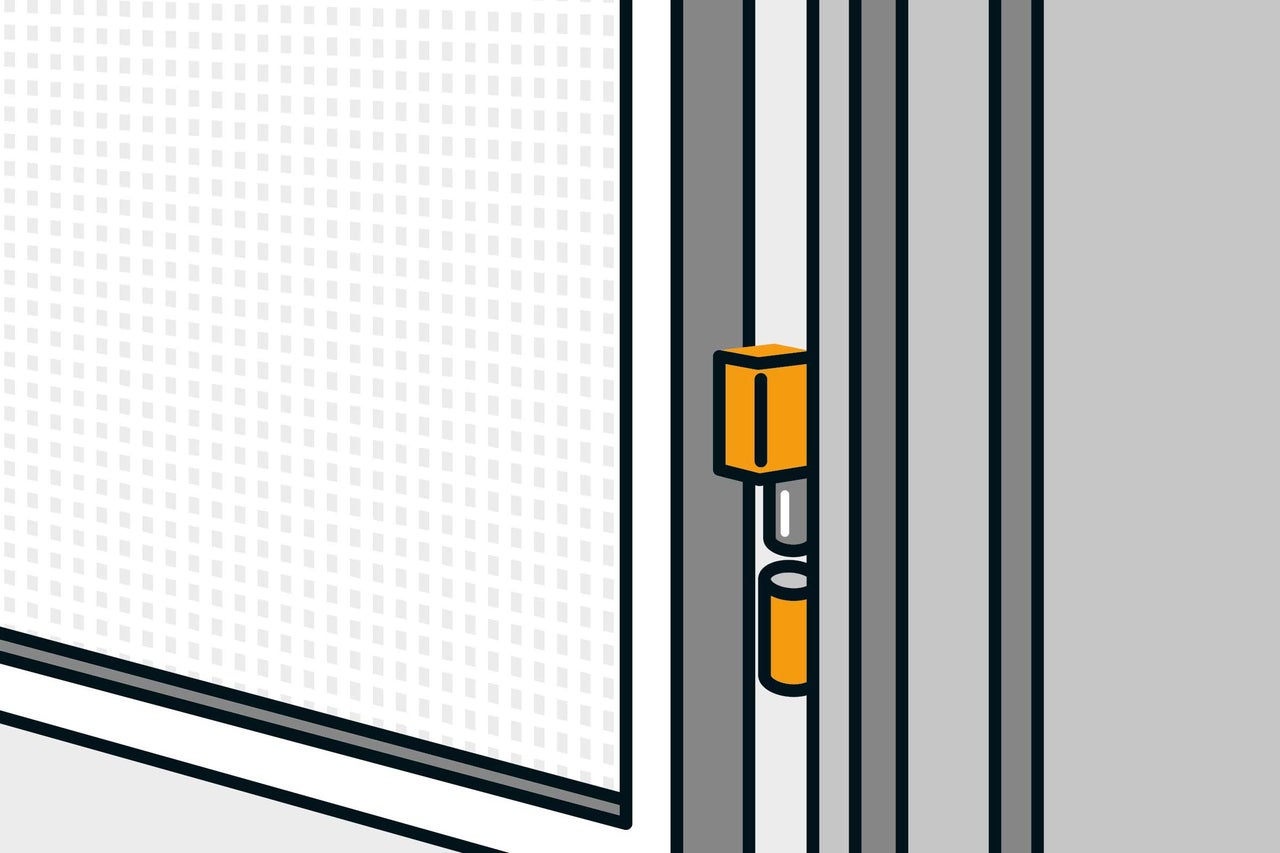

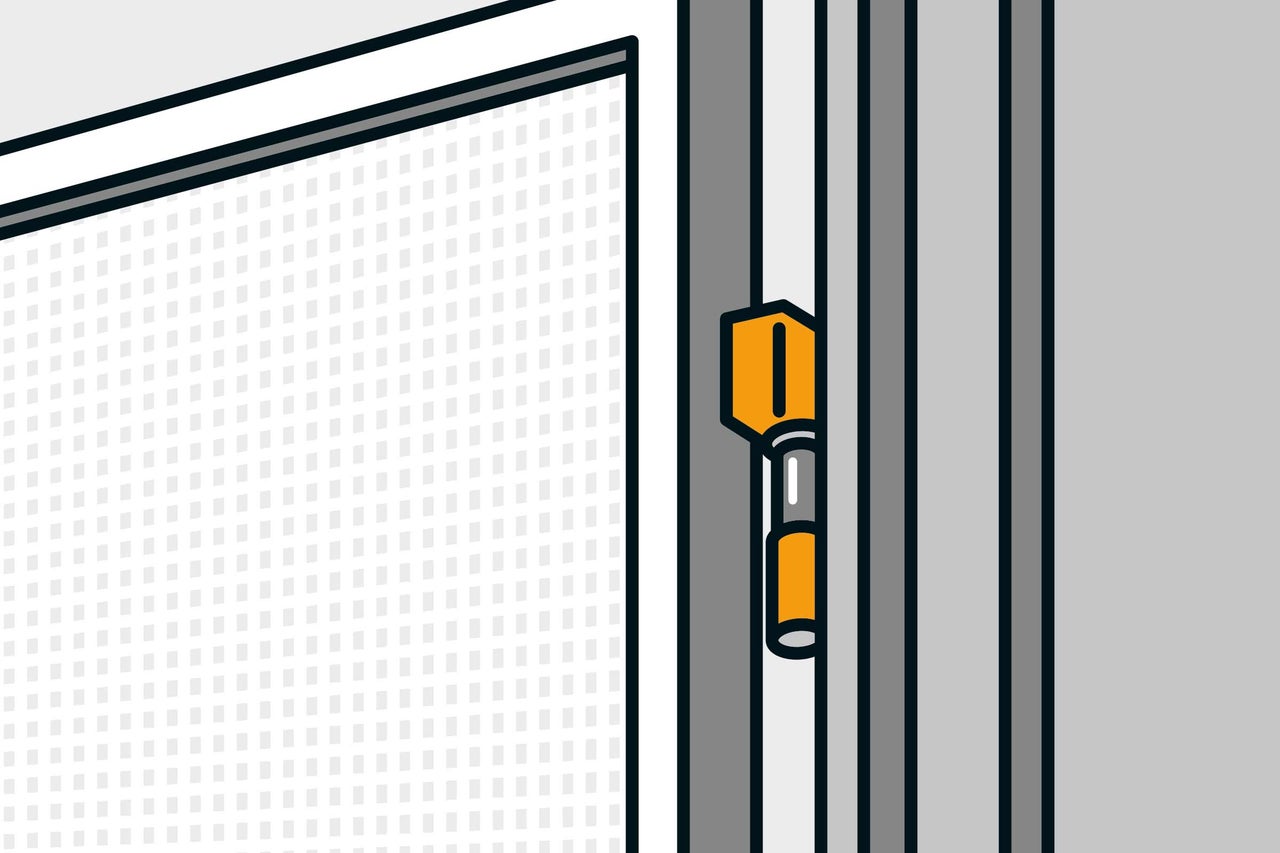

Hänge den Türflügel zuerst in das untere Scharnier ein. Scharniere werden in der Fachsprache als Bänder bezeichnet. Sie bestehen aus einem Bandunterteil und einem Bandoberteil.
08

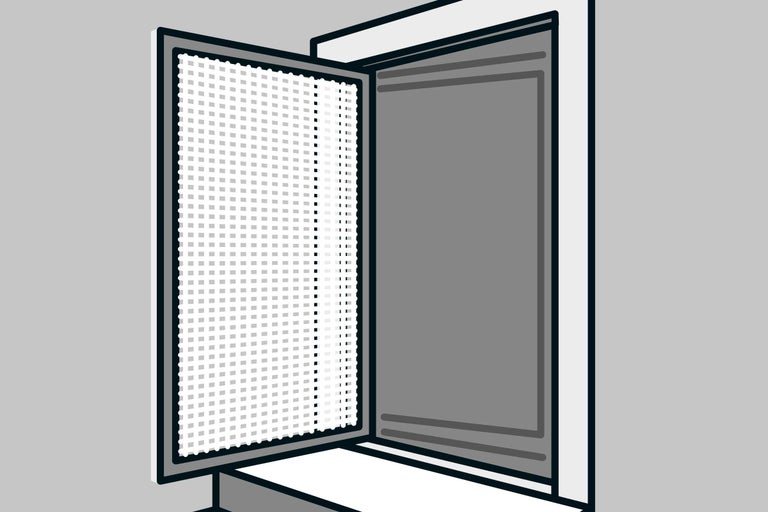

Die Insektenschutztür kann nun nach außen geöffnet werden, während die Eingangstür wie gewohnt nach innen geöffnet wird.
Insektenschutz-Schiebetür montieren
09

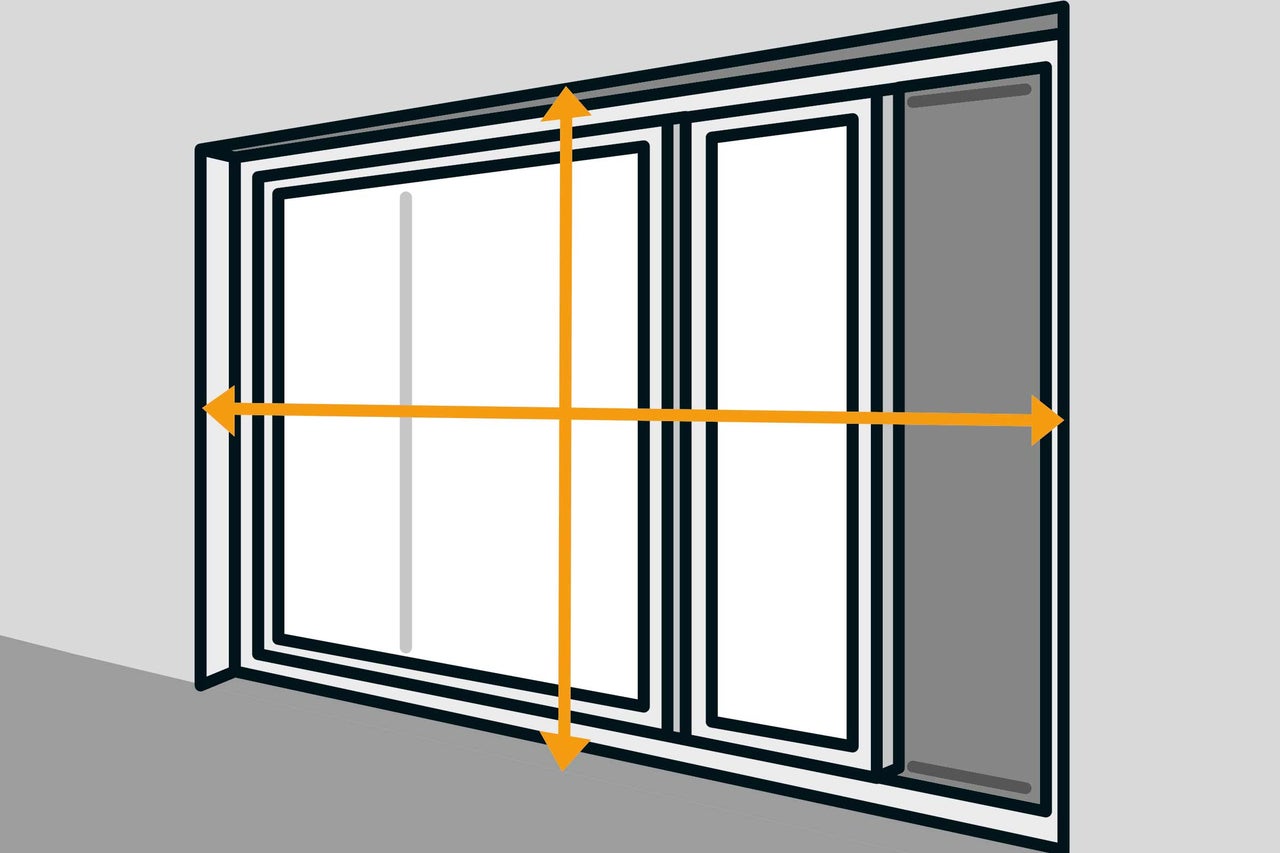

Zur Ermittlung der Bestellmaße wird an der Laibung das lichte Maß an mehreren Stellen ausgemessen. Auch das Maß des Schiebetürrahmens wird benötigt. Zusätzlich wird ein Auflagemaß für den Schiebetürrahmen von 25 mm dazugerechnet.
10

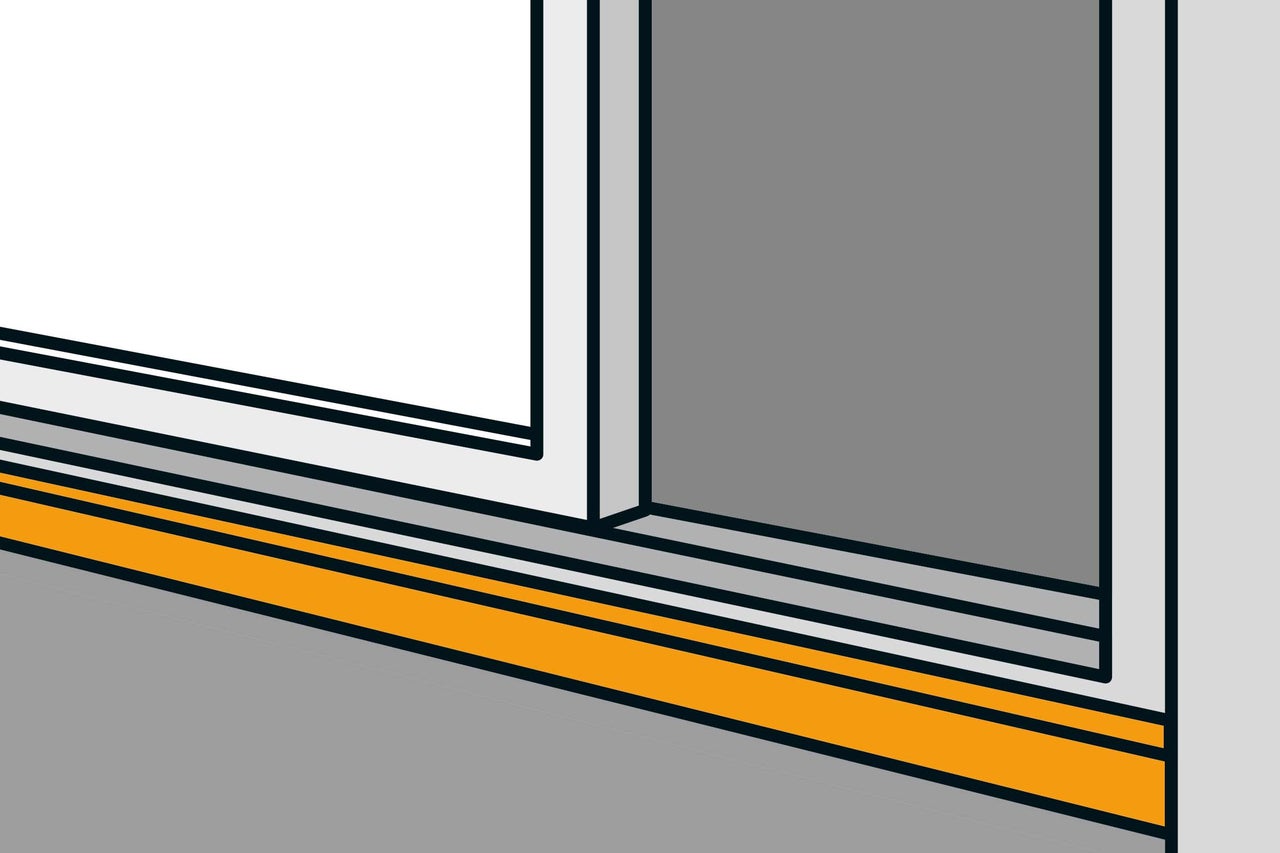

In die Bodenschiene Befestigungslöcher nach Herstellervorgabe bohren und die Schiene dann zur Montage in die Laibung legen. Sie wird parallel zum Türrahmen ausgerichtet. Bei einer vorhandenen Rollladenführung einen Abstand von 8 mm zu dieser einhalten. Dann die Bohrlöcher auf der Bodenfläche markieren und mit einem Steinbohrer bohren.
11

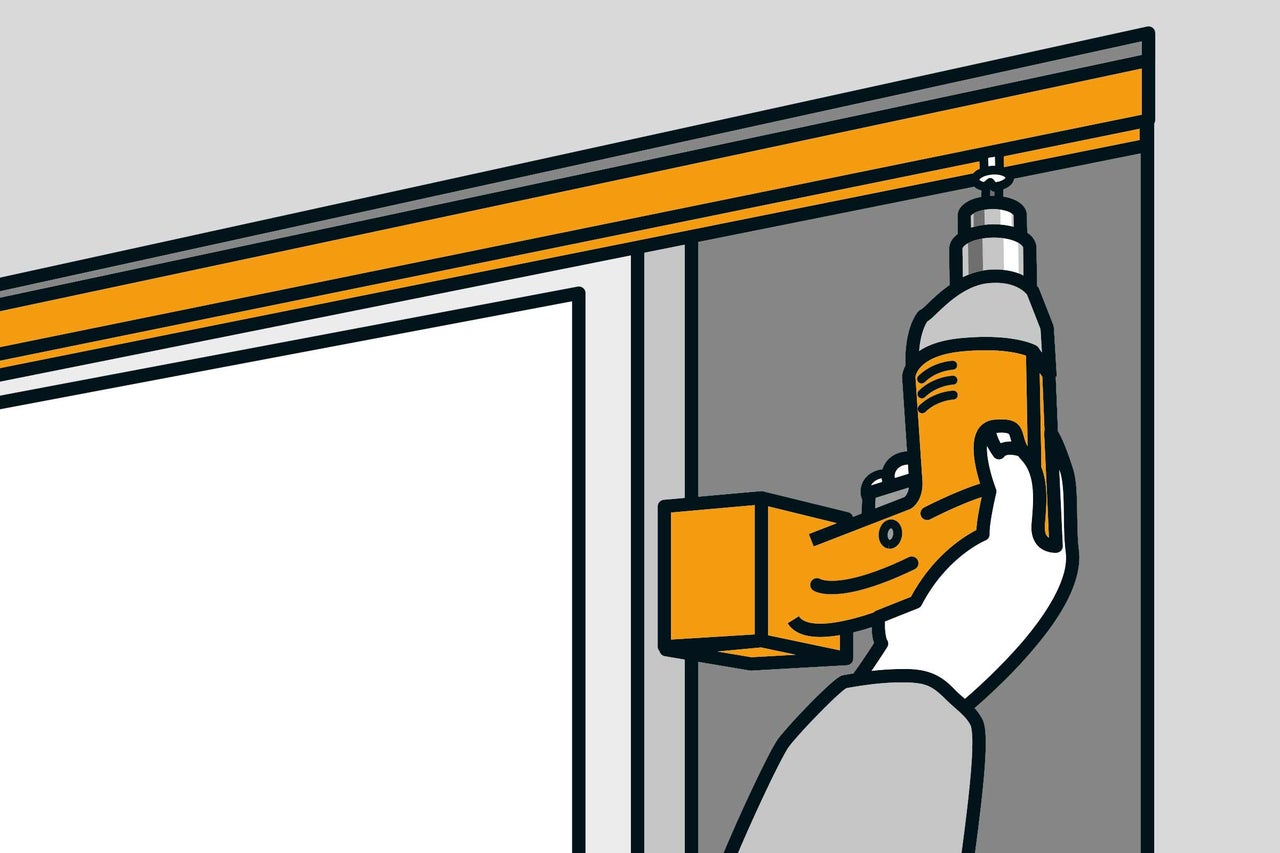

Bei der oberen Schiene muss man zu zweit arbeiten. Die vorgebohrte Schiene parallel und fluchtend zur unteren Schiene ausrichten und die Bohrlöcher an der Laibung markieren. Nun alle angezeichneten Bohrlöcher für die obere Schiene mit dem Steinbohrer bohren, Dübel einstecken und die Schiene verschrauben.
12

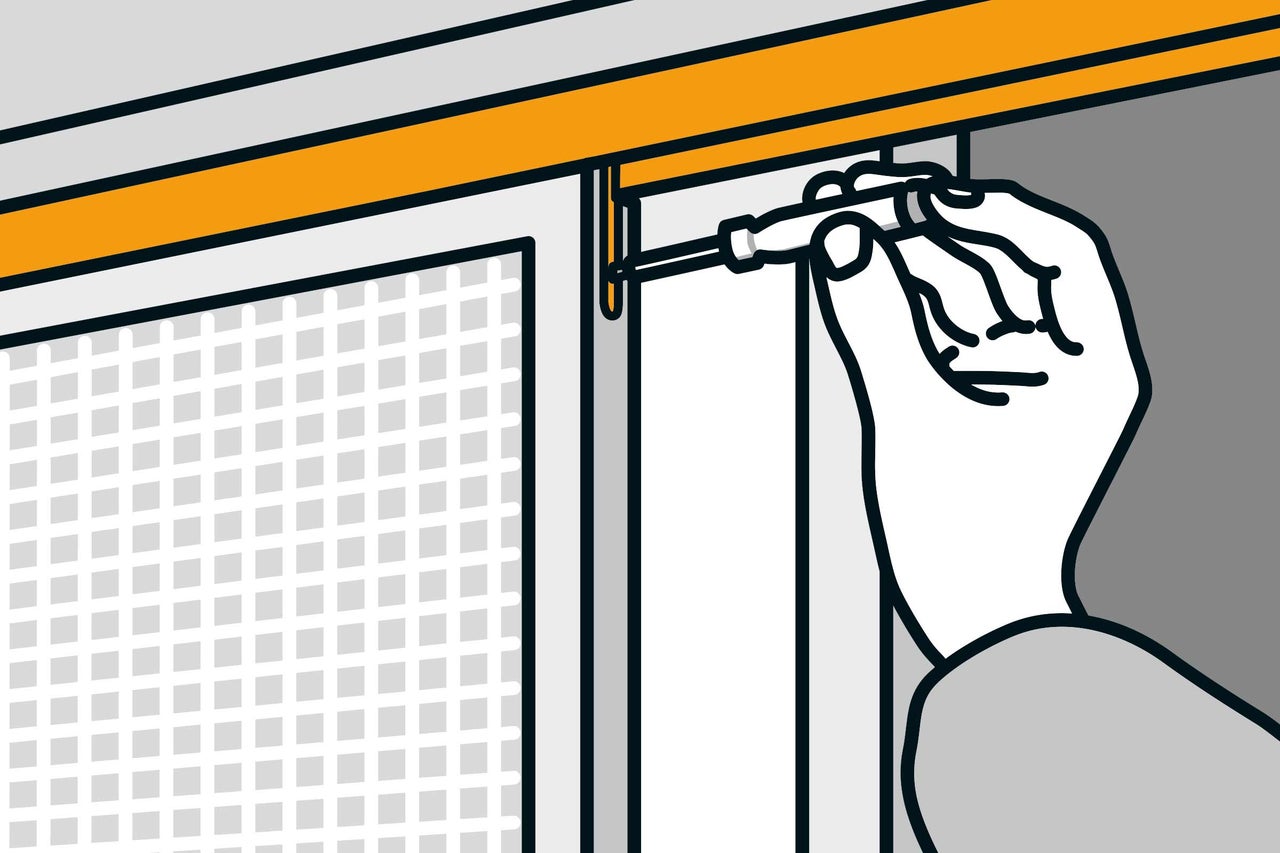

Damit die Schiebetür nicht herausfällt, wird oben der Anschlag eingestellt.
13

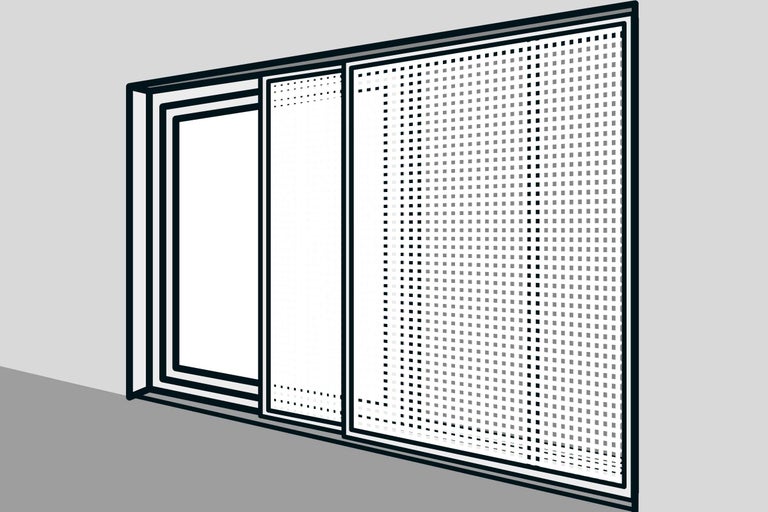

Die fertig eingebaute Schiebetür lässt sich nun bequem zur Seite schieben, die Terrassentür kann weiterhin wie gewohnt genutzt werden.
