Entwässerung durch Drainage

Entwässerung durch Drainage

Wenn Wasser nicht richtig abfließen kann, ist das für das Gebäude, das darauf steht, ein Problem, und auch für Garten, Gartenwege und Hofeinfahrt. Hier erfährst Du, wie Du eine Drainage verlegen kannst und was Du dabei beachten musst.

Warum muss ich mein Grundstück entwässern?

Ein Großteil der Bauschäden im Keller entsteht durch Nässe, die von außen eindringt. Feuchtigkeit in Gebäudemauern lässt das Mauerwerk erkalten. Schimmel und Schwämme befallen und zersetzen in der Folge die Mauern, der Putz bröckelt, und die Farbe platzt ab. Das modrige Klima in den Räumen kann die Gesundheit beeinträchtigen.

Ist die Grundmauer des Hauses mangelhaft oder gar nicht gegen Wasser geschützt, dringt Wasser ungehindert in die Wand. Pilze, starker Frost und Baumwurzeln können Risse in der Mauer verursachen, durch die das Wasser eintreten kann. Es gibt viele Möglichkeiten, wie Feuchtigkeit ins Haus gelangen kann.

Dies solltest Du klären, bevor Du mit den Schutzmaßnahmen beginnst.

  • Gegen Bodenfeuchte, stauendes und drückendes Wasser muss die Wand mit wasserdichten Materialien abgedichtet werden.
  • Gegen aufsteigende Feuchte muss eine horizontale Sperre in die Mauer gespritzt werden.
  • Sich ständig an der Wand sammelndes Wasser muss mit einer Drainage abgeleitet werden.
  • Steht das Gebäude auf einem feuchten Grundstück, reichen Drainrohre allein oft nicht aus. Dann müssen zur sicheren und wirkungsvollen Ableitung von Stauwasser Systeme für Baugrundentwässerung eingebaut werden.
  • Ist ein Rohr undicht, muss dieses repariert werden. Absperrmaßnahmen helfen hierbei nicht.

Sperre die Feuchtigkeit immer dort aus, wo sie eindringt, nicht dort, wo sie austritt und stört – immer an der Außenwand, nicht an der Innenwand.

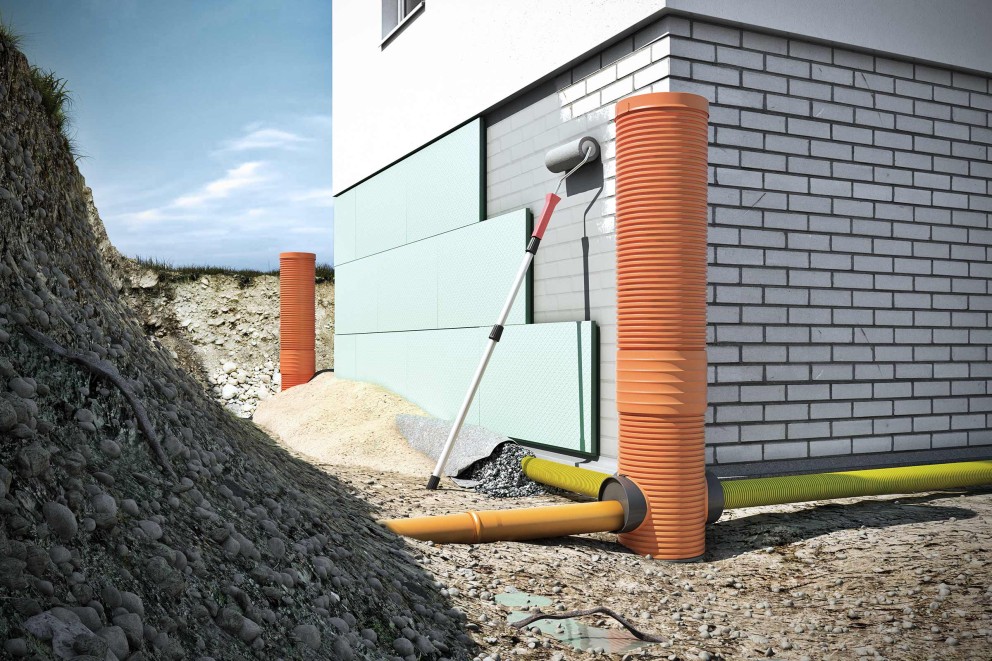

grundstueck entwaessern

Genehmigungen einholen

Informiere Dich im Vorfeld bei Deiner zuständigen Gemeinde, ob Deine geplanten Maßnahmen genehmigungspflichtig sind!

Achtung!

Drainagen sind nicht erlaubt, wenn Grundwasser in Höhe der Gründungssohle oder darüber ansteht, also die Fläche, auf der das Fundament errichtet wird oder darüber. Ausnahmen sind Grundwasserabsenkungen während der Baumaßnahmen oder im Zusammenhang mit einer Bodensanierung. Bei Belastung durch Grundwasser liegt dann der höchste in der Vergangenheit gemessene Grundwasserstand im Bereich der Kellerkonstruktion, kann also über der Kellersohle liegen. Eine Drainage ist hier ungeeignet, da diese im Grundwasser stehen würde und Wasser nicht abgeleitet werden kann. Meist ist es nicht zulässig, Drainagewasser abzuleiten. Ausnahmen sind bei einem Mischkanal möglich.

Fazit: Drainagen zur Trockenhaltung von Gebäuden sind grundsätzlich nur dann erlaubt, wenn es sich um eine Versickerung des Niederschlagswassers oder extreme Spitzen von sich stauendem Wasser auf Böden handelt, die sehr viel Wasser aufnehmen und speichern können. Das ist immer mit der Behörde zu klären.

Gebäudedrainung

Hier erfährst Du, was Du bei der Drainage um Gebäude beachten musst. Gehe hier sehr gewissenhaft vor, da schon kleine Fehler große Auswirkungen haben können.

  •

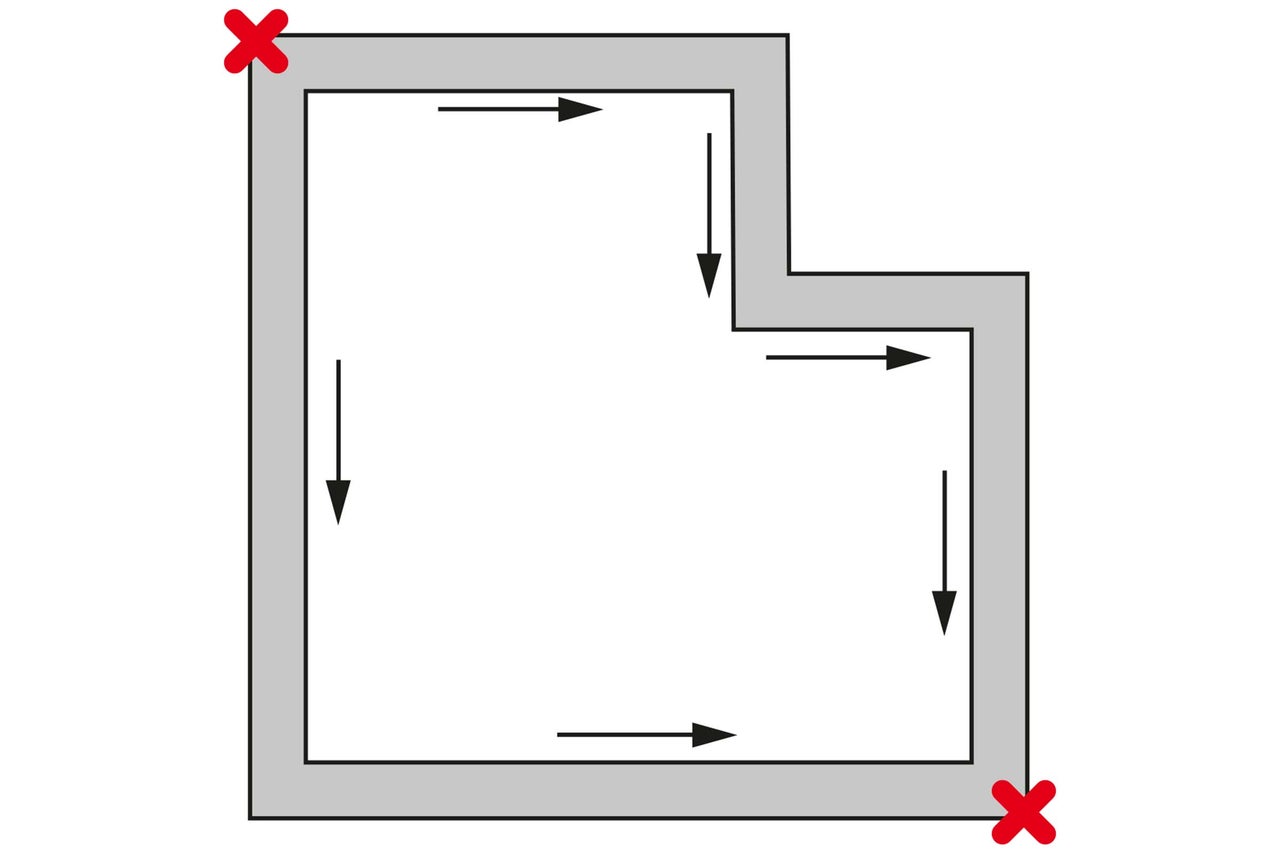

				Hochpunkt Tiefpunkt

    Hochpunkt bestimmen

    Achte bei der Planung Deiner Drainage darauf, dass der Hochpunkt, also der am weitesten vom Kanalanschluss entfernt Punkt, möglichst diagonal gegenüber dem Kanalanschluss liegt.

  •

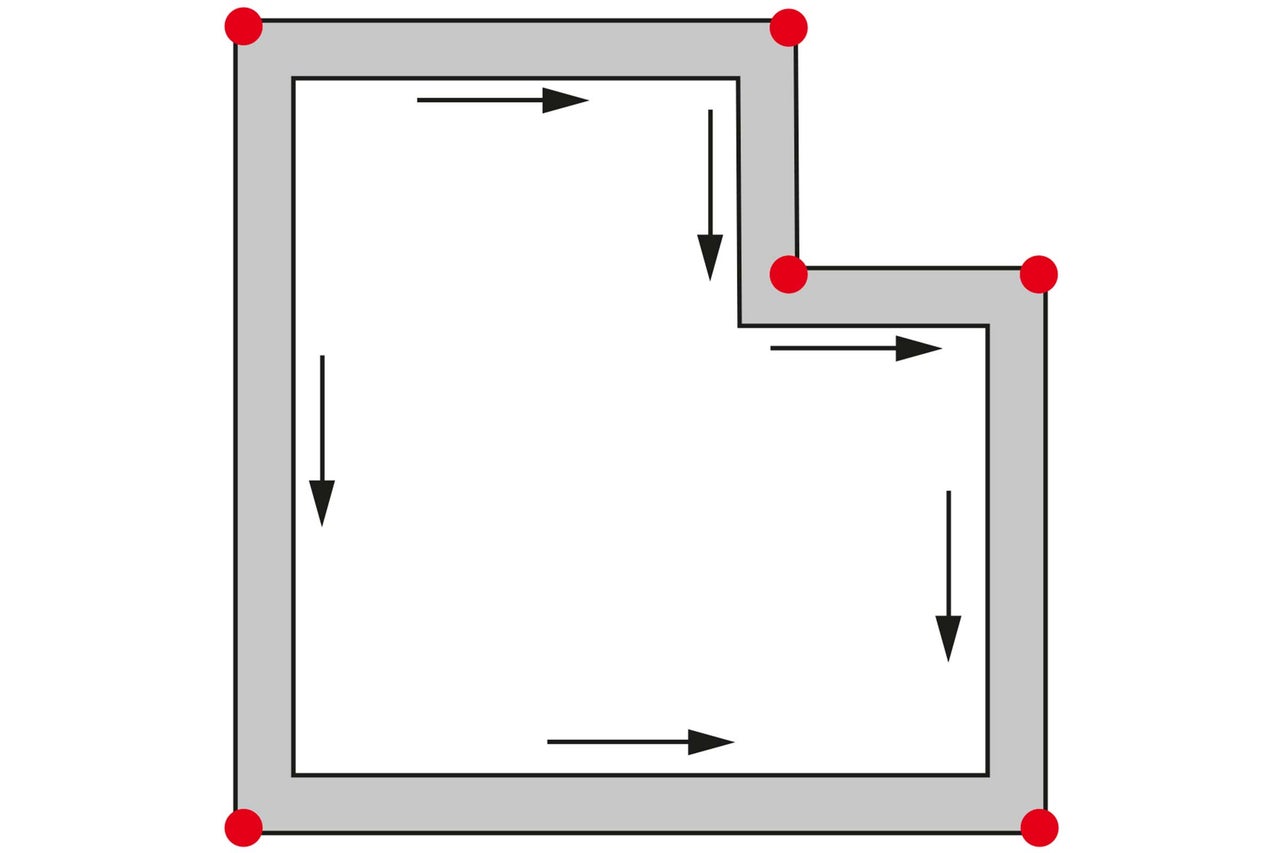

				Revisionsschacht

    Revisionsschächte setzen

    Setze an allen Eckpunkten Kontrollschächte, denn bei jeder Richtungsänderung sind diese notwendig. Die Schachthöhe lässt sich durch die Montage eines Aufsatzrohres problemlos an das spätere Bodenniveau anpassen, indem Du es mit einer Säge kürzt. Verwende maximal drei Aufsatzrohre.

Vollsickerrohre verwenden

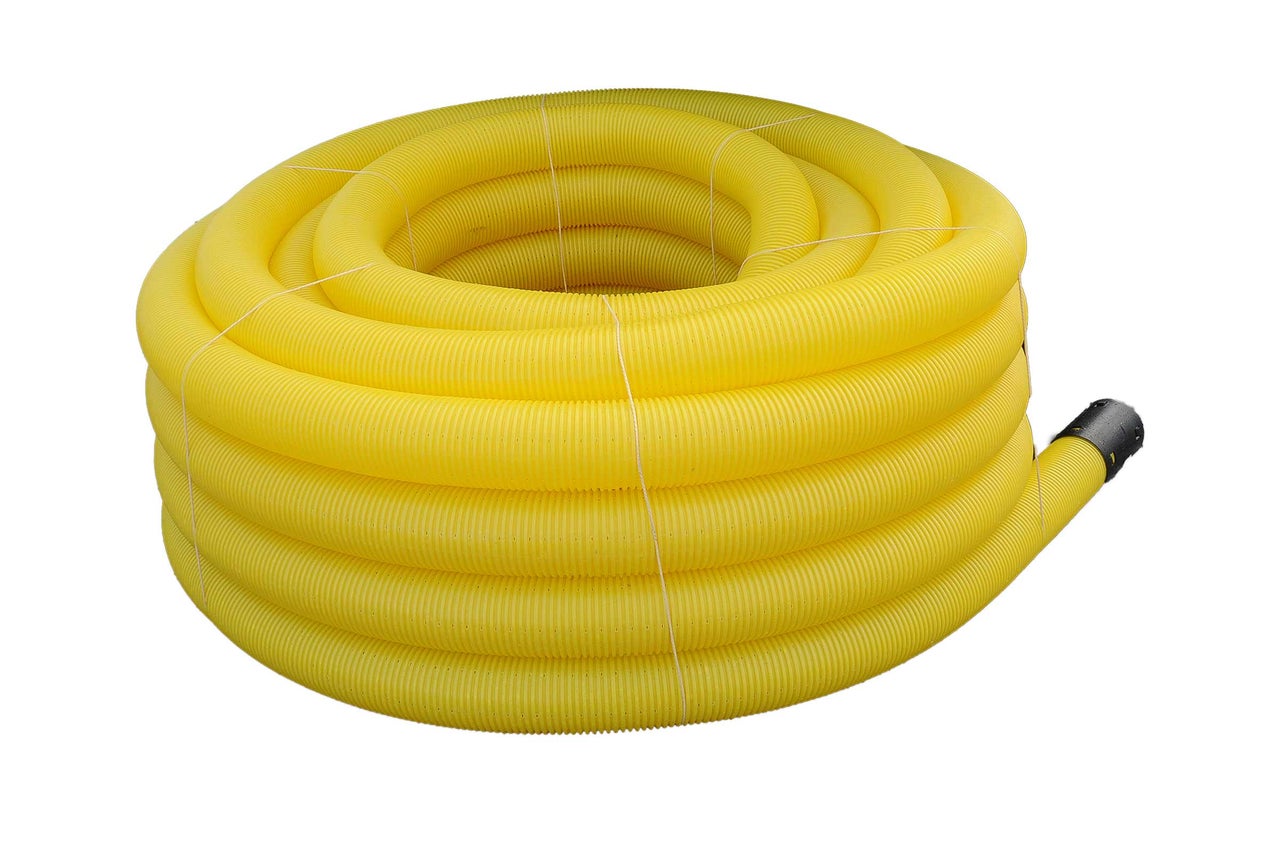

Für die Gebäudedrainung solltest Du ausschließlich Vollsickerrohre verwenden. Andere Rohrarten sind für die "Drainung zum Schutz baulicher Anlagen" nicht zugelassen!

So funktioniert die Gebäudedrainung

Achte beim Erstellen des Rohrgrabens darauf, dass der Scheitel des Vollsickerrohres nicht über dem Niveau der Fundamentoberkante liegen wird. Um dies zu erreichen, muss der Grabenboden am Hochpunkt mindestens 30 cm unterhalb der Fundamentoberkante liegen. Ausgehend vom Hochpunkt muss der Grabenboden ein Gefälle von mindestens 5 cm pro m haben.

  •
				Gebaeudedrainung 01

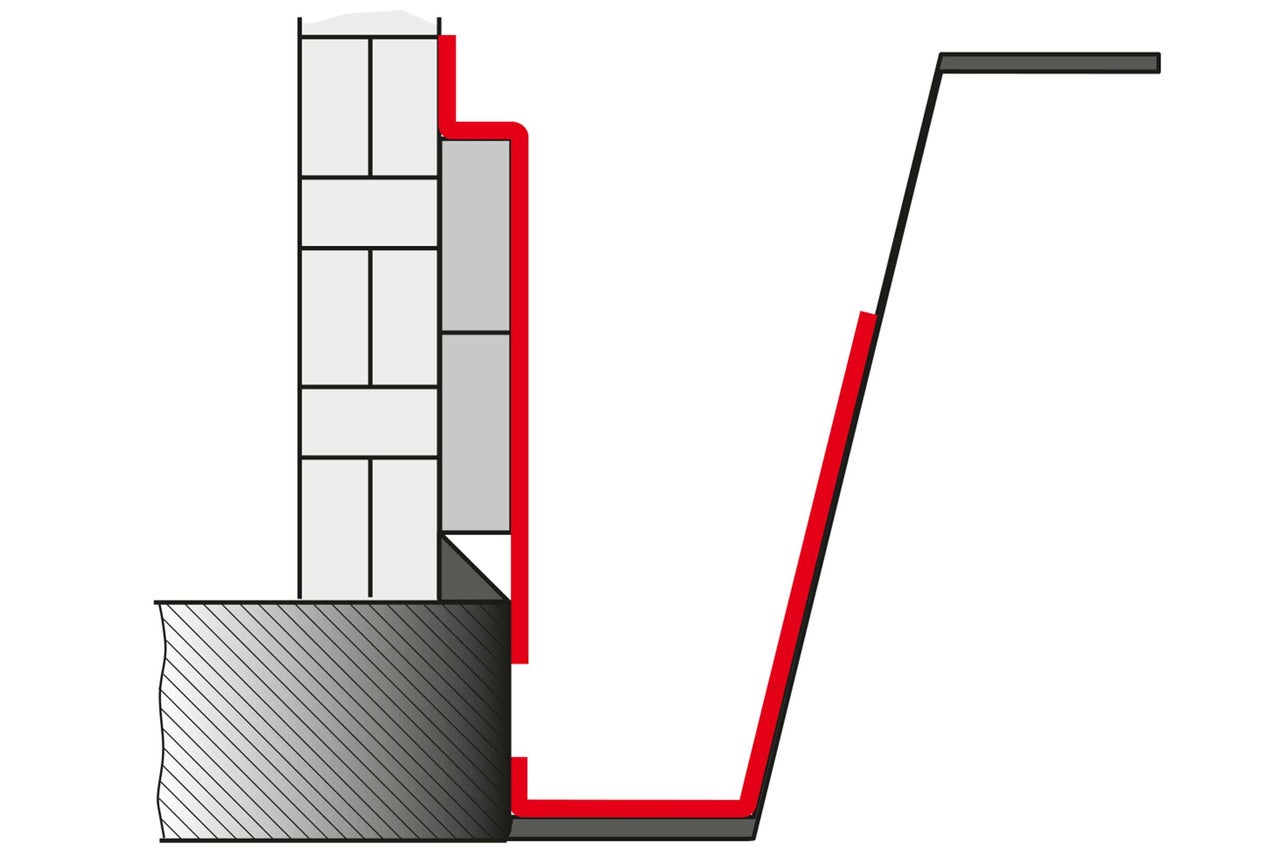

    1. Schritt: vertikale Sickerschicht

    Bringe auf die Abdichtung an der Wand die vertikale Sickerschicht auf, die das Wasser an der Kellerwand aufnimmt und ableitet. Geeignet sind z. B. Sickerplatten oder eine 20 cm dicke Kiesschicht 8/16.

    Lege Filtervlies auf die vertikale Sickerschicht und den Boden des Rohrgrabens aus. Plane ausreichend Vlies ein, da die komplette Kiespackung damit ummantelt werden muss.

  •

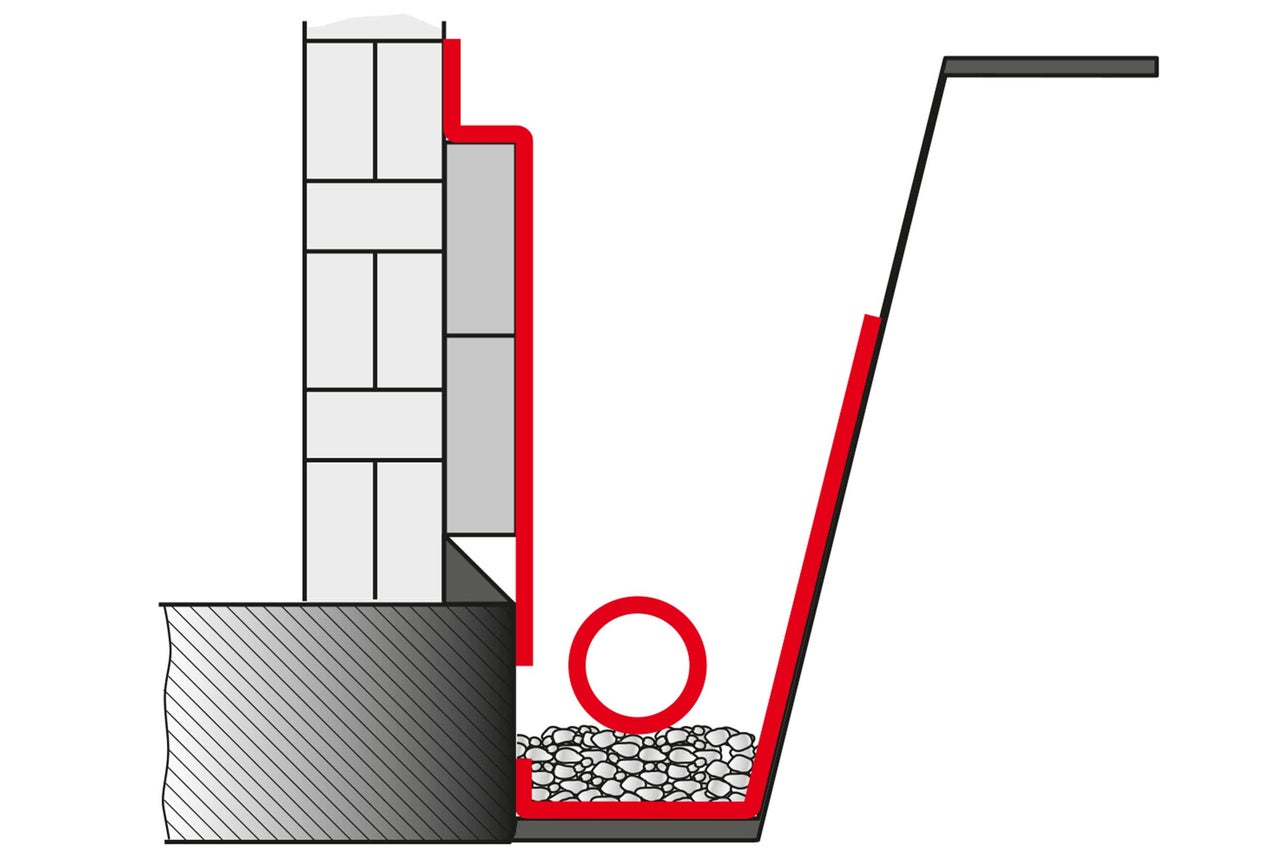

				Gebaeudedrainung 02

    2. Schritt: Drainrohre verlegen

    Fülle den Graben mindestens 15 cm hoch mit Kies der Körnung 8/16 und verlege Drainrohre entlang des Streifenfundamentes. Achte darauf, dass dabei der Abstand zwischen den Rohren und dem Fundament mindestens 10 cm beträgt. Verbinde die Drainrohre mit Verbindungsmuffen und schließe die Leitung an die Revisionsschächte an.

  •

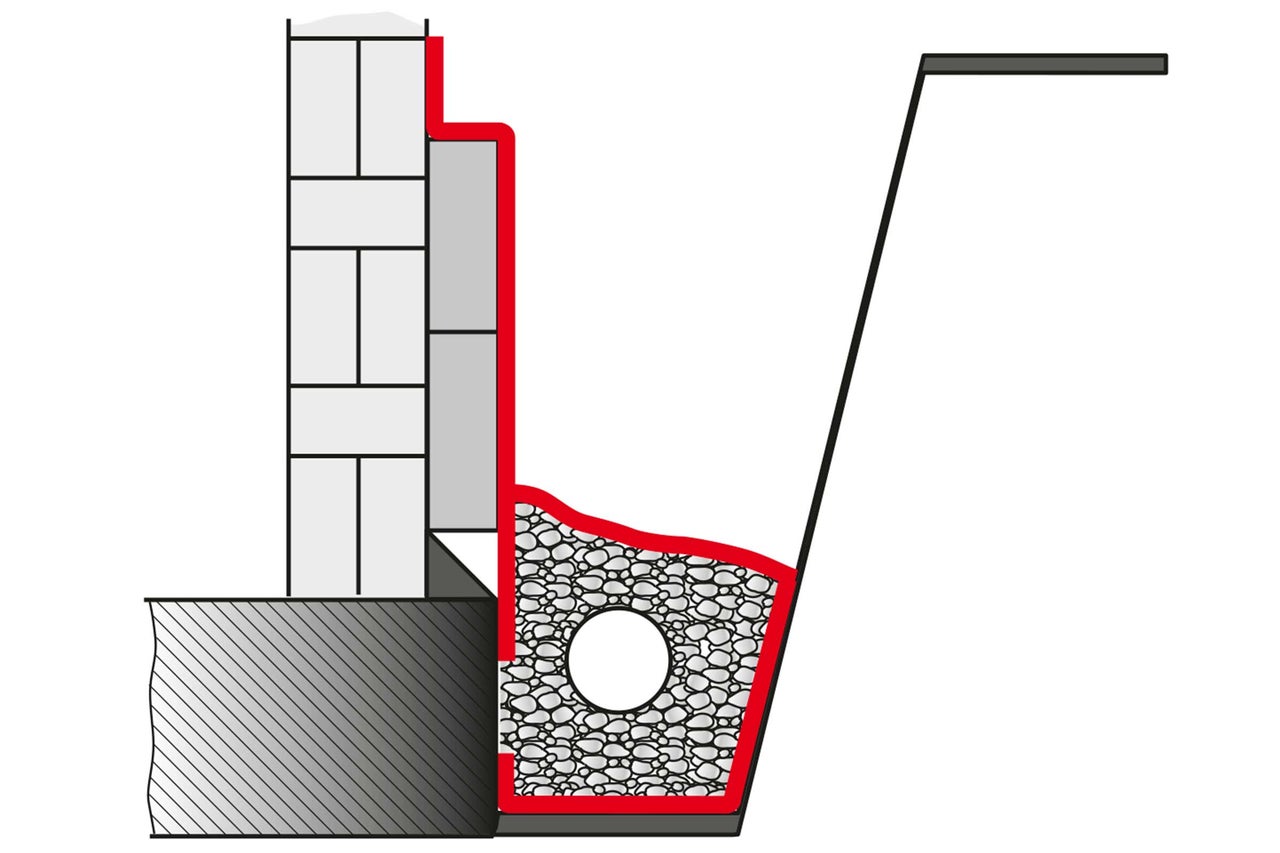

				Gebaeudedrainung 03

    3. Schritt: Kies und Erde auffüllen

    Fülle den Graben so weit mit Kies aus (Körnung 8/16), bis ca. 30 cm der vertikalen Sickerschicht damit bedeckt sind. Decke nachträglich die Kiespackung wieder mit Filtervlies ab. Das Vlies sollte an den Stoßkanten mindestens 10 cm überlappen, damit die Sickerschicht und die Rohrleitung nicht verschlammen und in ihrer Funktion beeinträchtigt werden. Fülle den Rest des Grabens schichtweise mit Erde auf und verdichte die einzelnen Schichten, damit die nachfolgenden Arbeiten nicht beeinträchtigt werden.

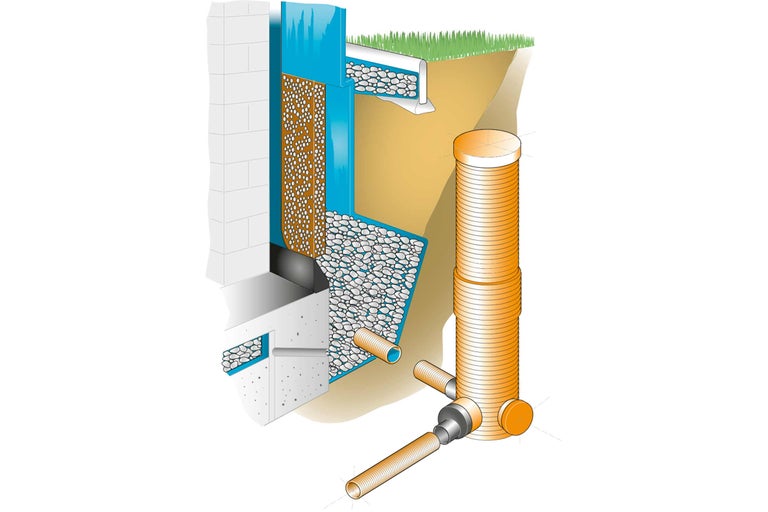

Hier bekommst Du nochmals grafisch dargestellt einen Überblick über die Gebäudedrainung mit den verschiedenen Bestandteilen.

 Hornbach
Weitere Infos anzeigen +
12345678

Wie mache ich einen Versickerungstest?

Je nachdem, aus welchen Bestandteilen der Boden besteht und wie durchlässig er ist, sickert Niederschlagswasser mehr oder weniger schnell ab. Neben dieser normalen Erdfeuchtigkeit gibt es kurzzeitig stauendes Wasser, das entsteht, wenn etwa nach heftigeren Regenfällen wasserundurchlässiger Boden den Niederschlag nicht schnell genug ableitet.

Finde mit dem Versickerungstest heraus, wie gut Niederschlag in Deinen Boden versickert und ob eine Drainage notwendig ist.

versickerungstest

  1. Grabe ein Loch von 50 x 50 x 50 cm und fülle es mehrere Male innerhalb von 2 Stunden mit Wasser, um den Boden komplett mit Wasser zu sättigen.
  2. Jetzt markierst Du im Loch die Höhe von 30 cm und füllst es bis zur Markierung mit Wasser.
  3. Nach 10 Minuten füllst Du mit Wasser aus einem Messzylinder wieder bis zur 30-cm-Markierung auf. Notiere Dir die Wassermenge, die Du aufgefüllt hast.
  4. Wiederhole diesen Schritt mindestens dreimal, um ein verlässliches Ergebnis zu erhalten.

Sehr gering versickerungsfähig Wurden weniger als 1,5 Liter pro 10 Minuten nachgefüllt: Eine Drainage ist sinnvoll!
Gut versickerungsfähig Über 1,5 Liter pro 10 Minuten nachgefüllt
Sehr gut versickerungsfähig Bei mehr als 3 Litern pro 10 Minuten

Warum muss ich meinen Garten entwässern?

Verwandelt sich Dein Garten nach Regenfällen immer in ein riesiges Sumpfgebiet? Und sind auch in der regenarmen Zeit immer Gummistiefel notwendig, um sich keine nassen Füße zu holen?

Wenn Stauwasser nicht abfließt, leidet der Boden oder der Unterboden oft an schlechter Wasserdurchlässigkeit sowie an einem zu hohen Ton- und Lehmanteil. Man spricht hier auch von schweren Böden oder bindigen Böden, die sehr viel Wasser aufnehmen können, aber das Sickerwasser nur langsam ableiten.

Nimmt ein Gelände zu viel Wasser auf, führt das zu Bodenprofilverschlechterung, Bodenkalkverlust und dadurch zur Versäuerung des Bodens.

In Folge ersticken Wurzeln, Unkraut bildet sich schneller und Pflanzenkrankheiten entstehen. Außerdem lässt sich so ein Boden nur sehr schwer bearbeiten. In diesen Fällen ist eine Flächendrainage notwendig.

Wie entwässere ich meinen Garten?

Je nach Größe des zu entwässernden Grundstückes wird die Drainage unterschiedlich angelegt:

  •

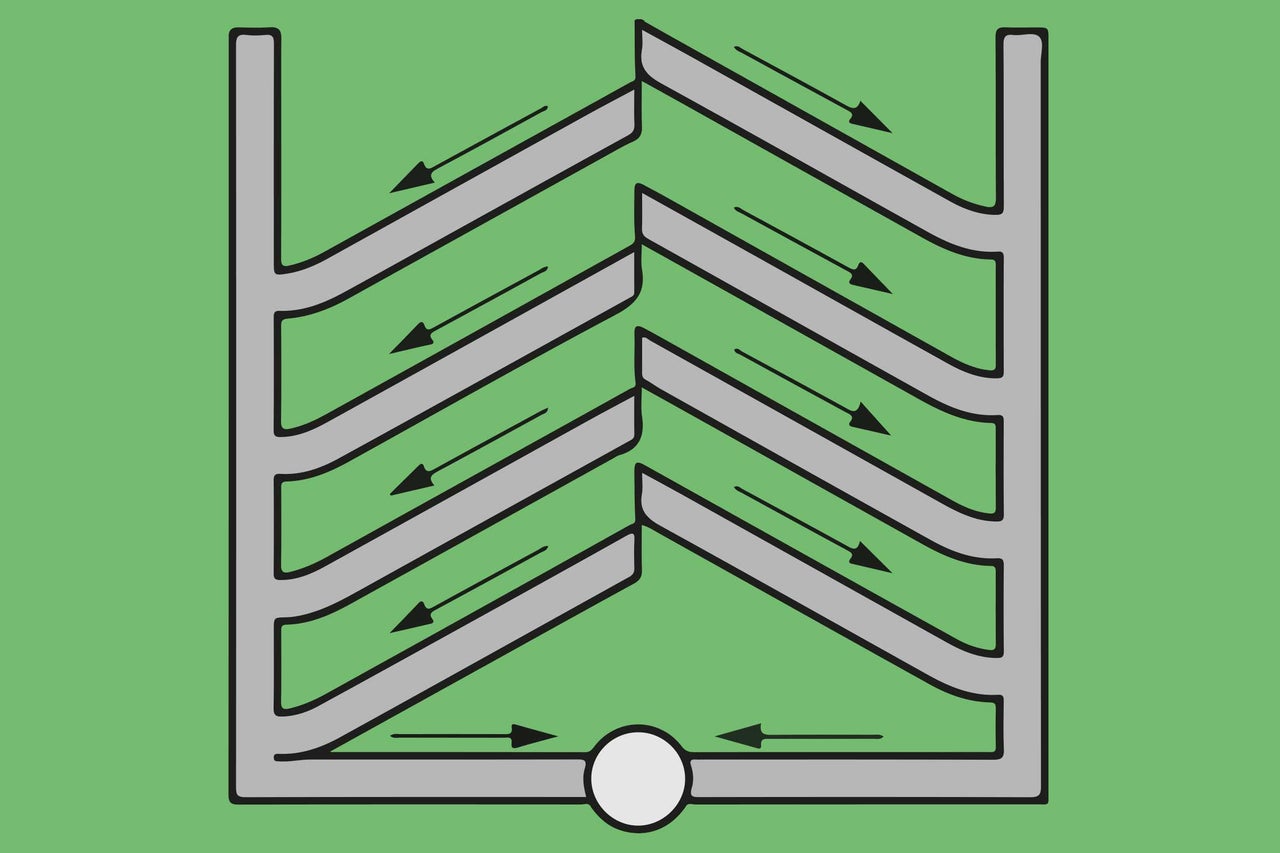

				verlegeraster ueber 300qm

    Verlegeraster auf Grundstücken über 300 qm

  •
				verlegeraster unter 300qm

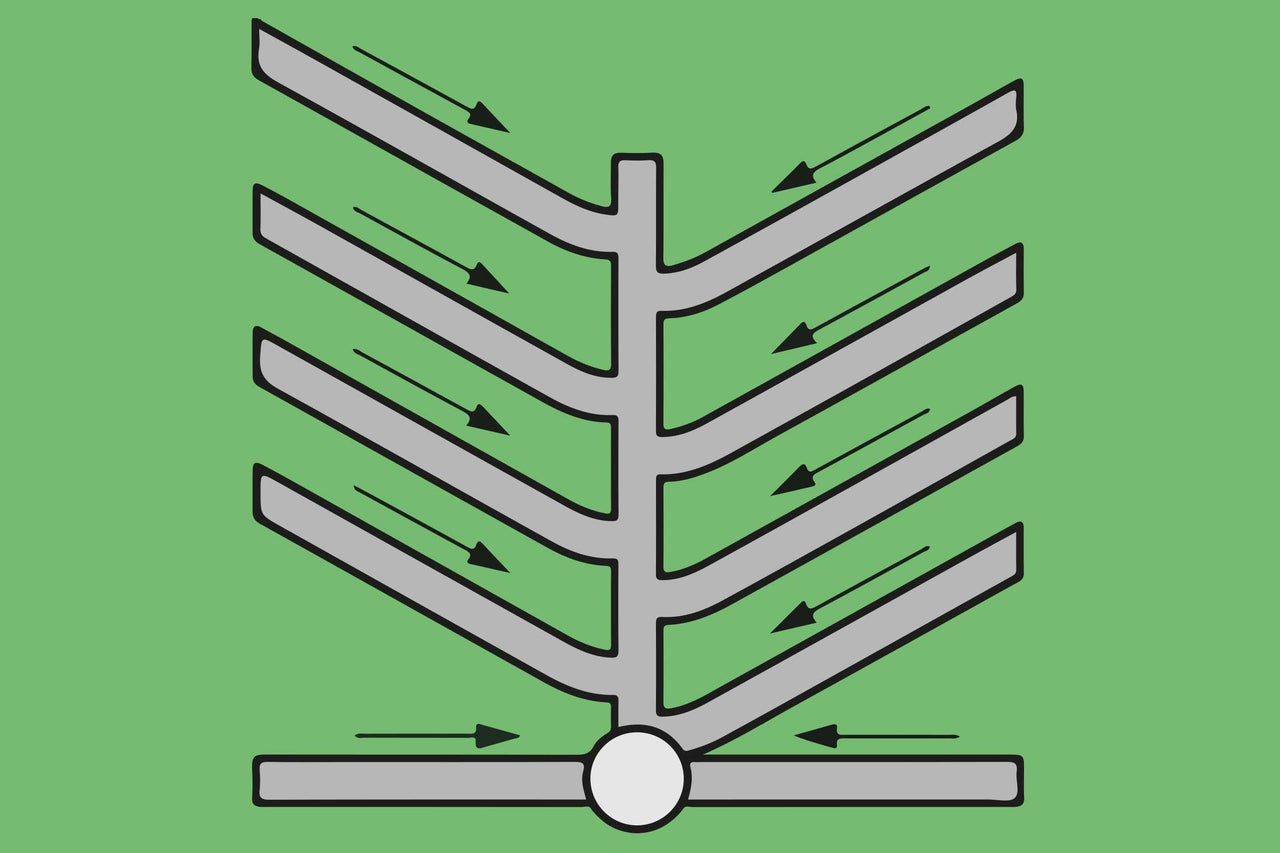

    Verlegeraster auf Grundstücken unter 300 qm

  •
				verlegeraster kleinflaechen

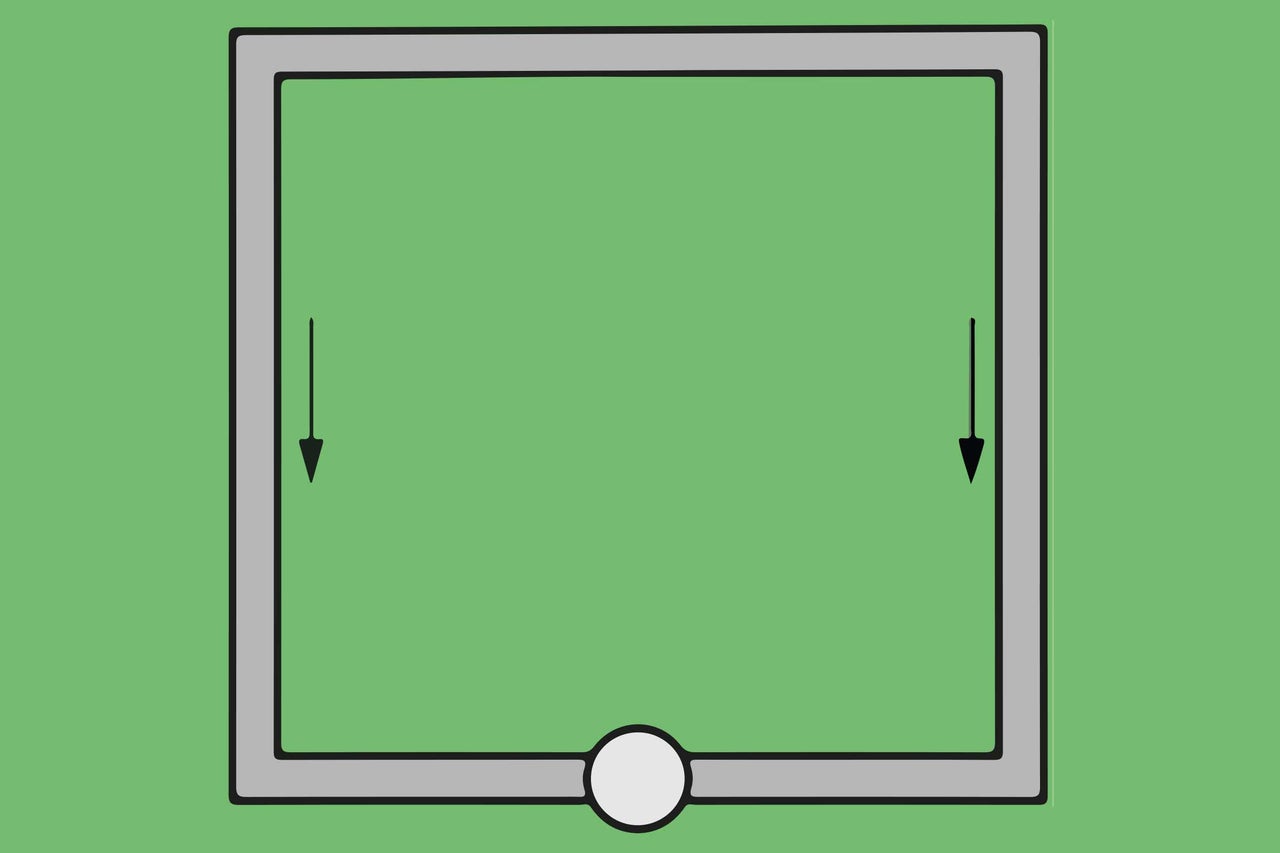

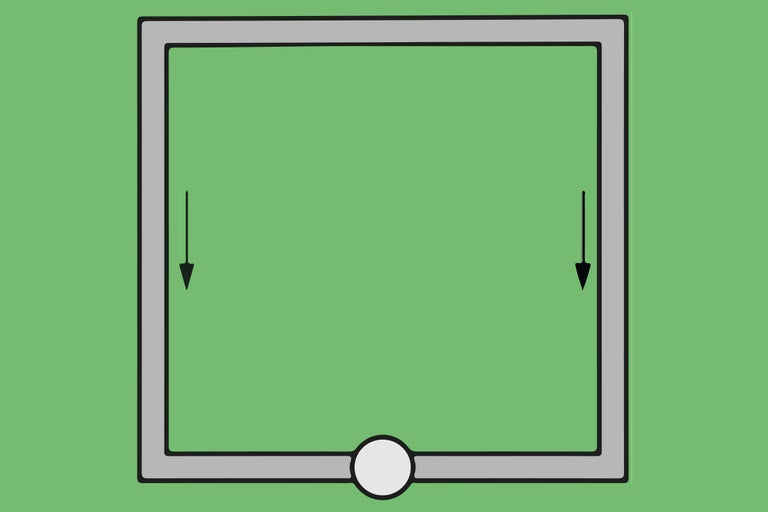

    Verlegeraster auf Kleinflächen

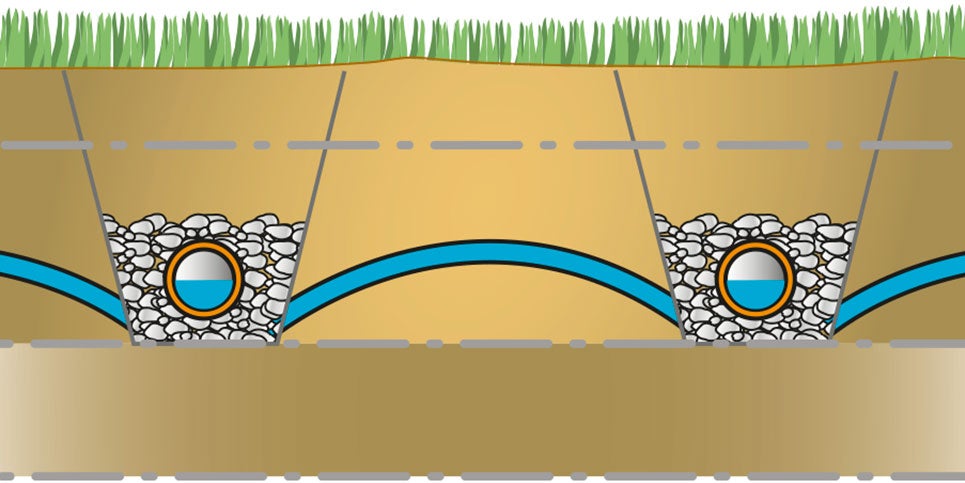

  1. Hebe Entwässerungsgräben aus. Dabei sollte der Abstand zwischen zwei Drainrohren maximal 5 bis 6 m sein.
  2. Fülle den Grabenboden mit einer ca. 10 cm dicken Schicht filterstabilen Materials, z. B. Kies der Körnung 0/32. Richte diese Schicht als Gefälle aus: mindestens 0,5 cm auf 1 m.
  3. Verlege anschließend die Drainrohre in den Graben. Verbinde sie mit Verbindungsmuffen. Decke die Rohre wiederum mit filterstabilem Material, z. B. Kies der Körnung 0/32 ab, und bedecke das ganze mit Mutterboden, den Du zum Schluss verdichtest.

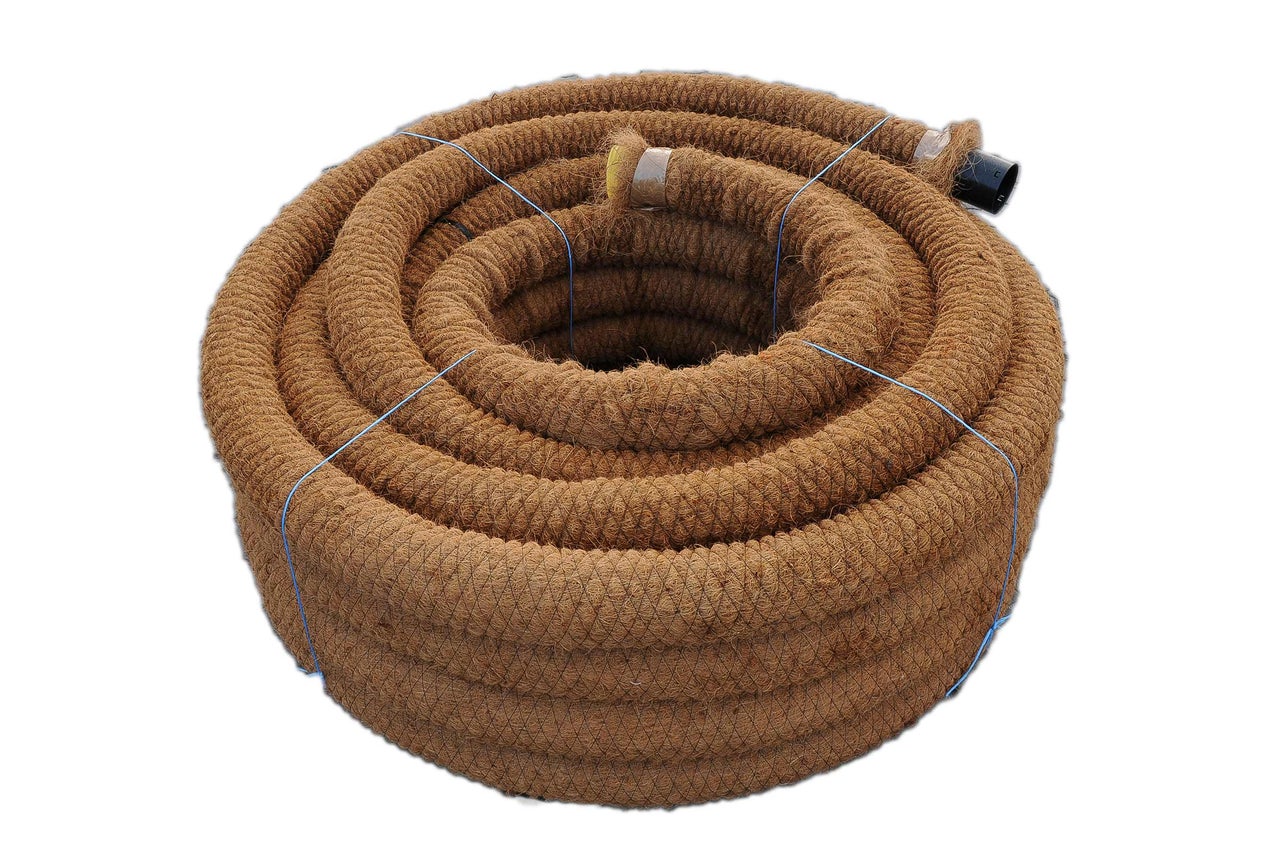

Wenn Du kein filterstabiles Material verwendest, solltest Du die Kiespackung mit Trenn- und Filtervlies umwickeln. Alternativ kannst Du auch Drainrohre mit Kokosummantelung verwenden, die ebenfalls das Zusetzen der Rohre mit Bodenteilchen verhindern.

 Hornbach
Weitere Infos anzeigen +
12345

Gefälle beachten

Voraussetzung dafür, dass die Drainage richtig funktioniert, ist ein Gefälle. Es sollte mindestens 0,5 cm auf 1 m betragen und kann durch das Kiesbett entsprechend eingerichtet werden. Durch das Gefälle wird das Wasser bis zum Sammelpunkt geleitet, von wo aus es durch Hartschläuche zu einem Graben, Abwasserkanal oder einer Senkgrube abgeleitet wird.

Wichtig: Erkundige Dich bei Deiner zuständigen Gemeinde nach den jeweiligen Vorschriften!

Wie tief muss der Graben sein? Je nach Anwendungsbereich reichen folgenden Grabentiefen aus:

Rasen mindestens 30 bis 50 cm tief
Gemüsegarten und Anbau mindestens 50 bis 80 cm tief
Obstgarten und Bäume mindestens 80 bis 150 cm tief

Wie entwässere ich Gartenwege und Hofeinfahrten?

Dauerregen und Staunässe können Gartenwegen und Hofeinfahrten stark zusetzen, wenn der Unterboden aufweicht und sich der Belag senkt oder verrutscht. Damit sich die Hofauffahrt oder der Gartenweg nach Regenfällen nicht zum Kneipptretbecken verwandelt, kann auch hier mit einer Drainage geholfen werden.

  • Drainage durch Drainrohre
    Parallel zum Weg wird ein 60 bis 70 cm tiefer Graben mit mindestens 3% Gefälle ausgehoben, in den die Rohre in ein Splittbett (ggf. mit Vlies ausgekleidet) verlegt werden. Die gepflasterte Fläche selbst sollte mit ca. 5 % zum geplanten Drainagegraben leicht abfallen (also 5 cm auf 1 m).
  • Drainage durch Drainagevlies
    Das Vliestuch wird unter dem Kiesbett oder dem Sand über die gesamte Fläche verlegt. Das gut wasserdurchlässige Tuch verteilt Druckbelastungen auf dem Pflaster und verhindert ein Absetzen des Unterbodens. Auch stärkere Belastungen auf Einfahrten oder Parkplätzen steckt das Vliestuch weg. Spurrillen gehören damit der Vergangenheit an!
  • Drainage durch Drainmörtel
    Drainmörtel härtet an der Luft aus. Er wird dadurch fest, bleibt aber weiterhin wasserdurchlässig. Besonders geeignet ist Drainmörtel beim Verlegen von Steinen im Garten- und Landschaftsbau. Ziehe immer nur so viel Drainmörtel auf, wie Du Platten verlegen kannst, bevor das Aushärten des Mörtels einsetzt. Die Fugen müssen wasserdurchlässig bleiben und dürfen daher nicht fest verfugt werden.

Tipps für die Planung

Beachte, dass für versiegelte Flächen Gebühren für das Abwasser bezahlt werden müssen. Diese Kosten kannst Du reduzieren:

  • wenn Du kein Gefälle zu öffentlichen Flächen herstellst,
  • keinen Kanalanschluss oder -ablauf innerhalb der Flächen hast,
  • keine sonstige Einleitung des Wassers ins öffentliche Netz besteht.

Eine größere Wasserdurchlässigkeit in der Pflasterfläche wird z. B. durch Steine mit Fugenabstandshaltern, schrägen Kanten oder einem durchlässigen Fugenmaterial erreicht. Fast der gesamte Niederschlag kann bei der Verwendung von wasserdurchlässigen Steinen, Steinen mit Sickerschlitzen oder Rasengittersteinen versickern. Informiere Dich vorher, wie versickerungstauglich der Boden auf Deinem Grundstück ist!
