Welcher Dübel für welchen Zweck?

Man sieht vor lauter Dübeln das Dübel-Regal nicht mehr. Wir helfen Dir, dass Du stets zum richtigen Dübel für Dein Projekt greifst. Dafür ist es zuallererst wichtig, dass Du weißt, welche unterschiedlichen Dübelarten es überhaupt gibt und wie sie funktionieren.

Hier ein Überblick:

Der Untergrundcheck

Art und Beschaffenheit der Wand haben maßgeblichen Einfluss auf die Wahl des richtigen Dübels. Aber für jeden Baustoff gibt's die passende Lösung. Mache daher vor dem Dübellöcher bohren den Untergrundcheck!

Kleine Probebohrungen helfen Dir, den Untergrund zu bestimmen, wenn Du nicht genau weisst, was sich hinter Putz, Farbe oder Tapete versteckt. Anhand des Bohrmehls kannst Du den verwendeten Baustoff bestimmen.

Baustoffvergleich beim Untergrundcheck

  • Duebeluntergruende Beton

    Beton ist ein künstlicher Stein, der aus einem Zement-Zuschlag-Wasser-Gemisch besteht. Er lässt sich in die Gruppen Normal- und Leichtbeton einteilen. Nach DIN 1045 wird Beton mit einem C (Concrete = Beton) und zwei zweistelligen Ziffern bezeichnet. Bei der Probebohrung ergibt Beton ein sehr feines weißes bis graues Bohrmehl.

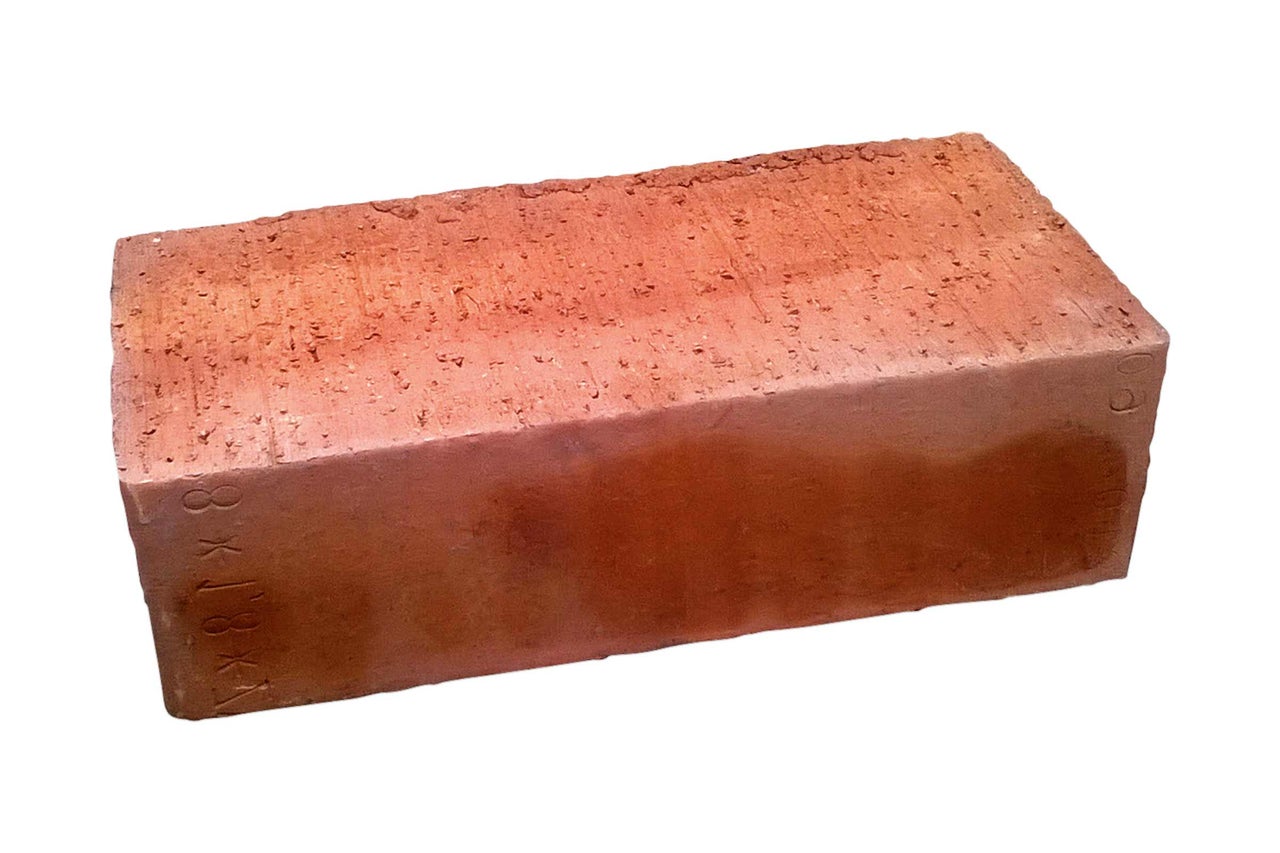

  • Duebeluntergruende Vollsteine

    Vollsteine im Verbund mit Mörtel ergeben ein Mauerwerk. Da die Druckfestigkeit des Steines oft mehrmals höher ist als die des Mörtels, sollte eine Verankerung immer im Stein erfolgen. Es gibt unterschiedliche Mauersteine, z. B. den Vollstein mit dichtem Gefüge. Diese Vollsteine haben überwiegend keine Hohlräume und besitzen eine hohe Druckfestigkeit. Ihr Lochflächenanteil beträgt weniger als 15 %. Bei der Probebohrung liefert Vollstein das unverwechselbare rote Bohrmehl.

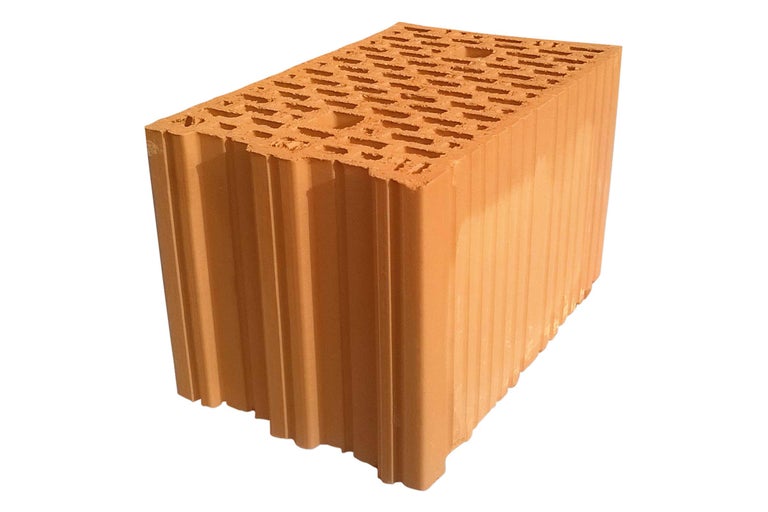

  • Duebeluntergruende Lochsteine

    Lochsteine mit dichtem Gefüge bestehen oft aus dem gleichen druckfesten Material wie Vollstein mit dichtem Gefüge, können aber den Druck aufgrund ihrer Hohlräume nicht aufnehmen. Deshalb müssen für die Befestigung spezielle Hohlraumdübel verwendet werden, die diese Hohlräume überwinden können. Bei der Probebohrung ergibt Lochstein ein hellrotes/orangenes Bohrmehl. Beim Bohren merken Sie zudem, dass der Stein mit Hohlräumen durchzogen ist.

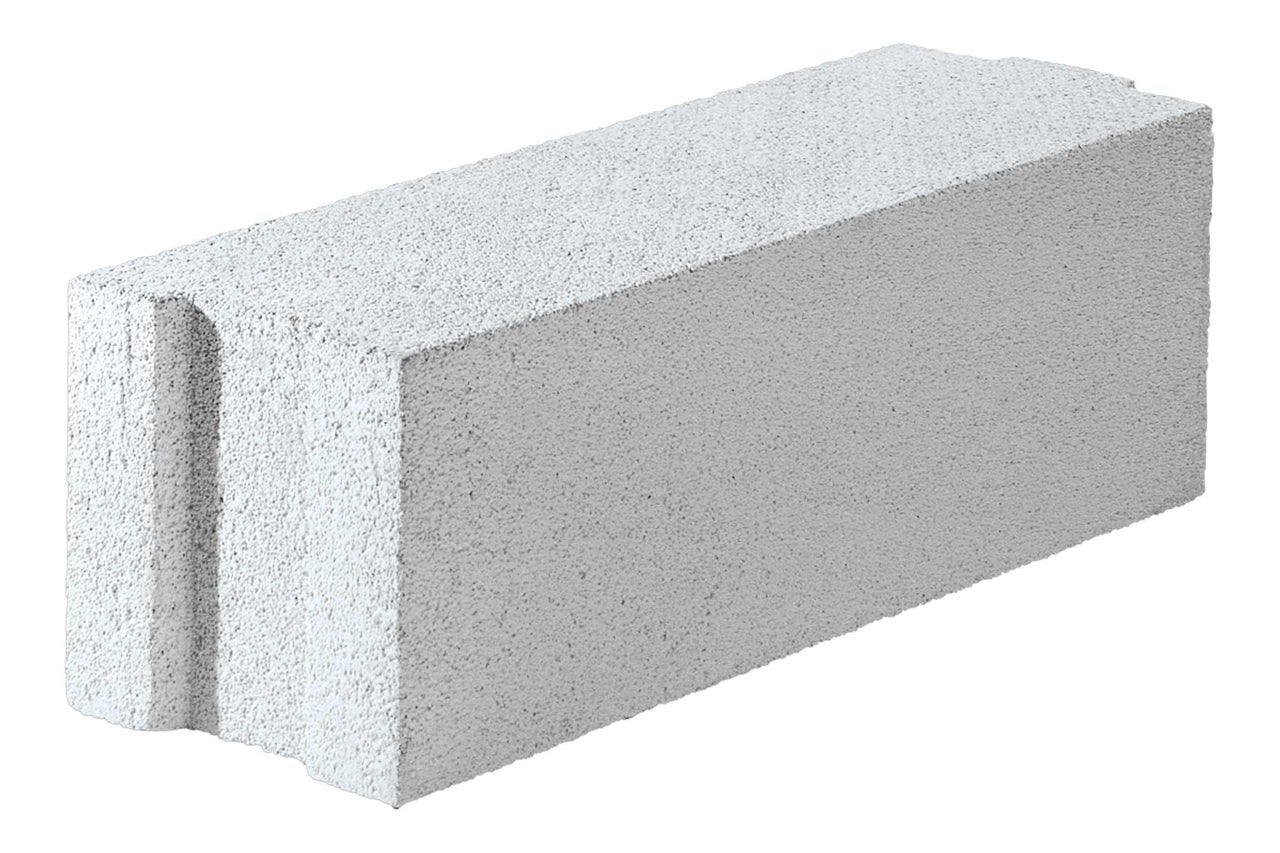

  • Duebeluntergruende Porenbeton

    Porenbeton (z.B. YTONG) hat eine geringe Druckfestigkeit und sehr viele Poren. Für eine optimale Befestigung sind Spezialdübel wie der Porenbetondübel oder der Rahmendübel zu verwenden.
    Bei der Probebohrung ergibt Porenbeton ein hellgraues, grobkörniges Bohrmehl.

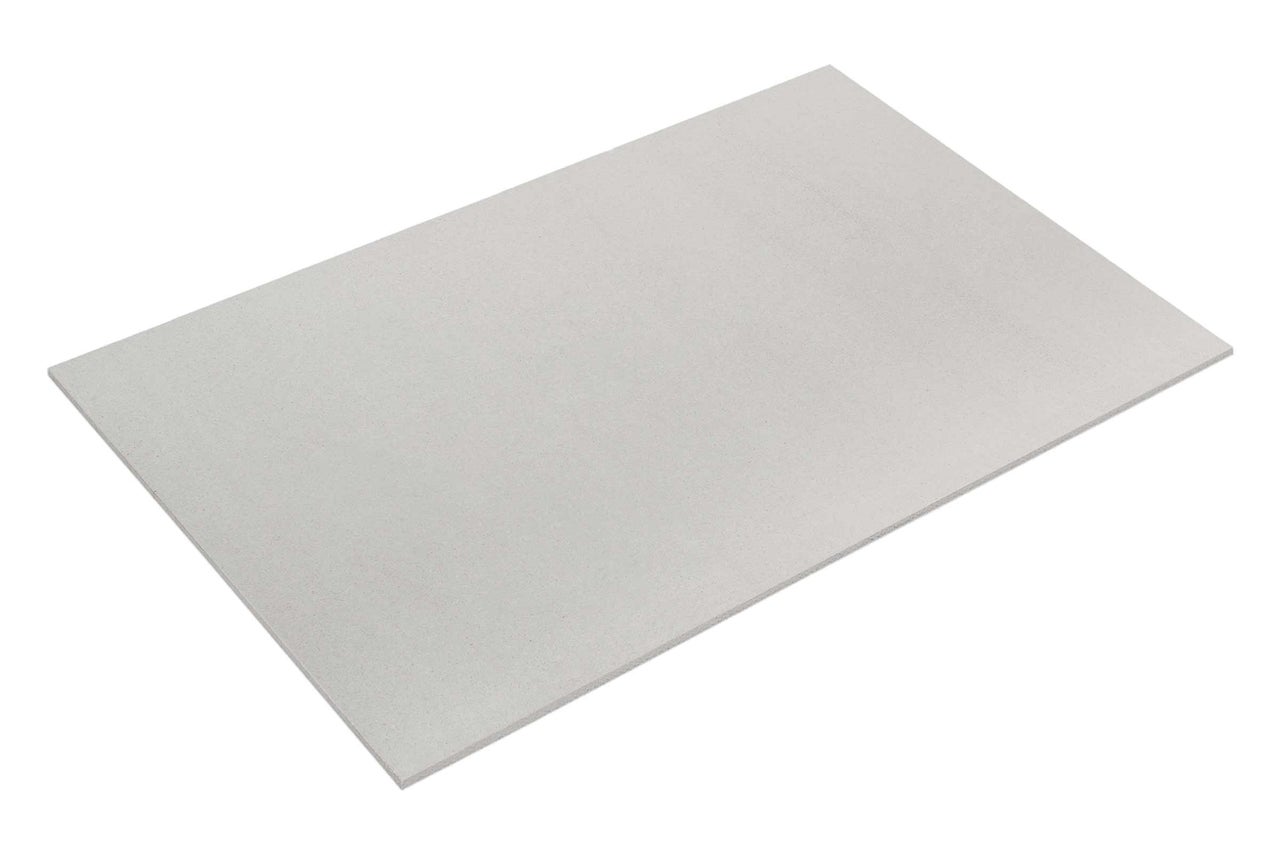

  • Duebeluntergruende Gipskartonplatte

    Wandbauplatten, Gipskarton und Gipsfaserplatten sind dünnwandige Platten bei denen Hohlraumdübel verwendet werden, die sich hinter der Platte formschlüssig verbinden. Hierbei ist auch die DIN 18183 zu beachten. Bei der Probebohrung ergibt Gipskarton ein weißes und feines Bohrmehl. Beim Bohren merkst Du zudem, dass sich hinter denen sich ein Hohlraum befindet.

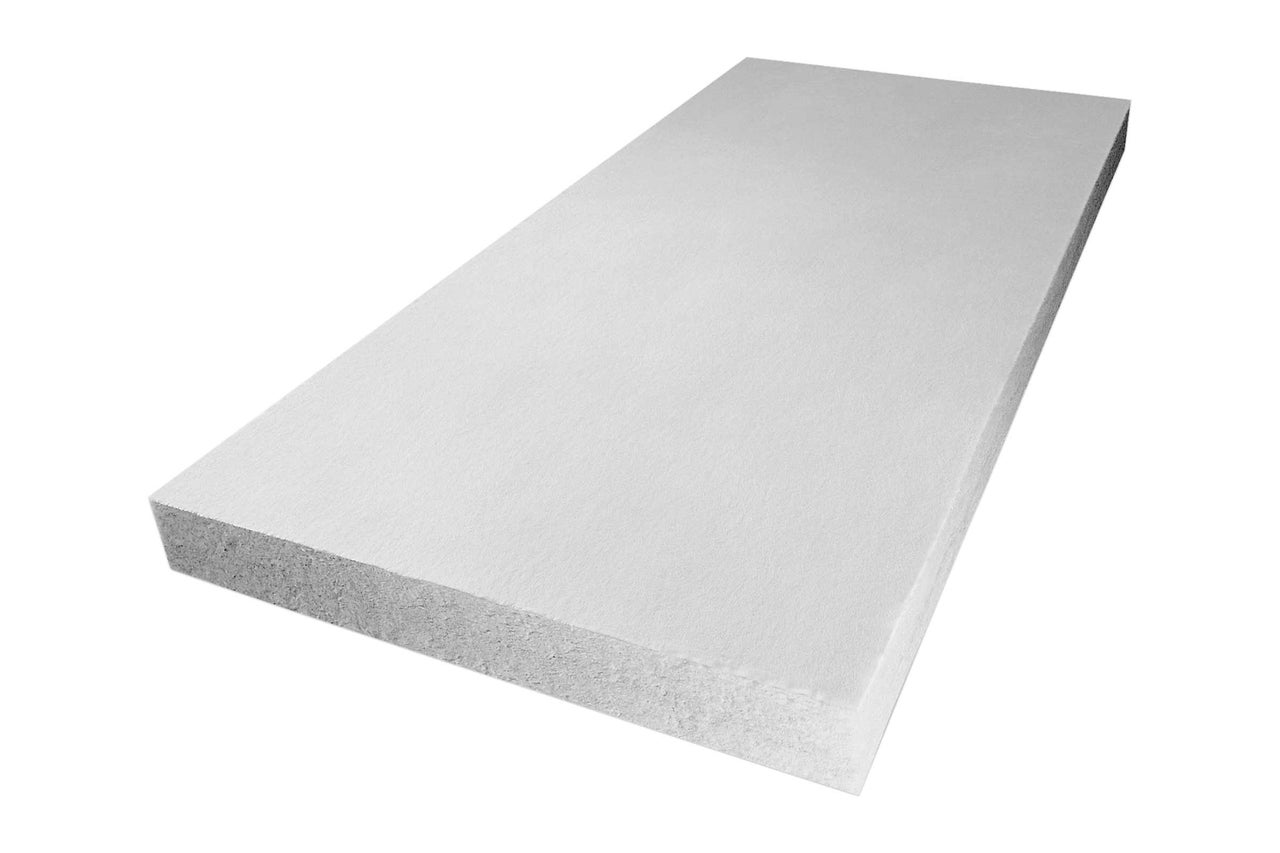

  • Duebeluntergruende Daemmstoffplatten

    Dämmstoffplatten wie Polystyrolplatten, Polyurethan-Hartschaumplatten etc. haben eine geringe Druckfestigkeit und sehr viele Poren. Spezialdübel mit großem Außengewinde sind in diesen Platten ideal für Leichtbefestigungen geeignet.

von

Spreiz- und Allzweckdübel

  • Duebelarten Spreizduebel

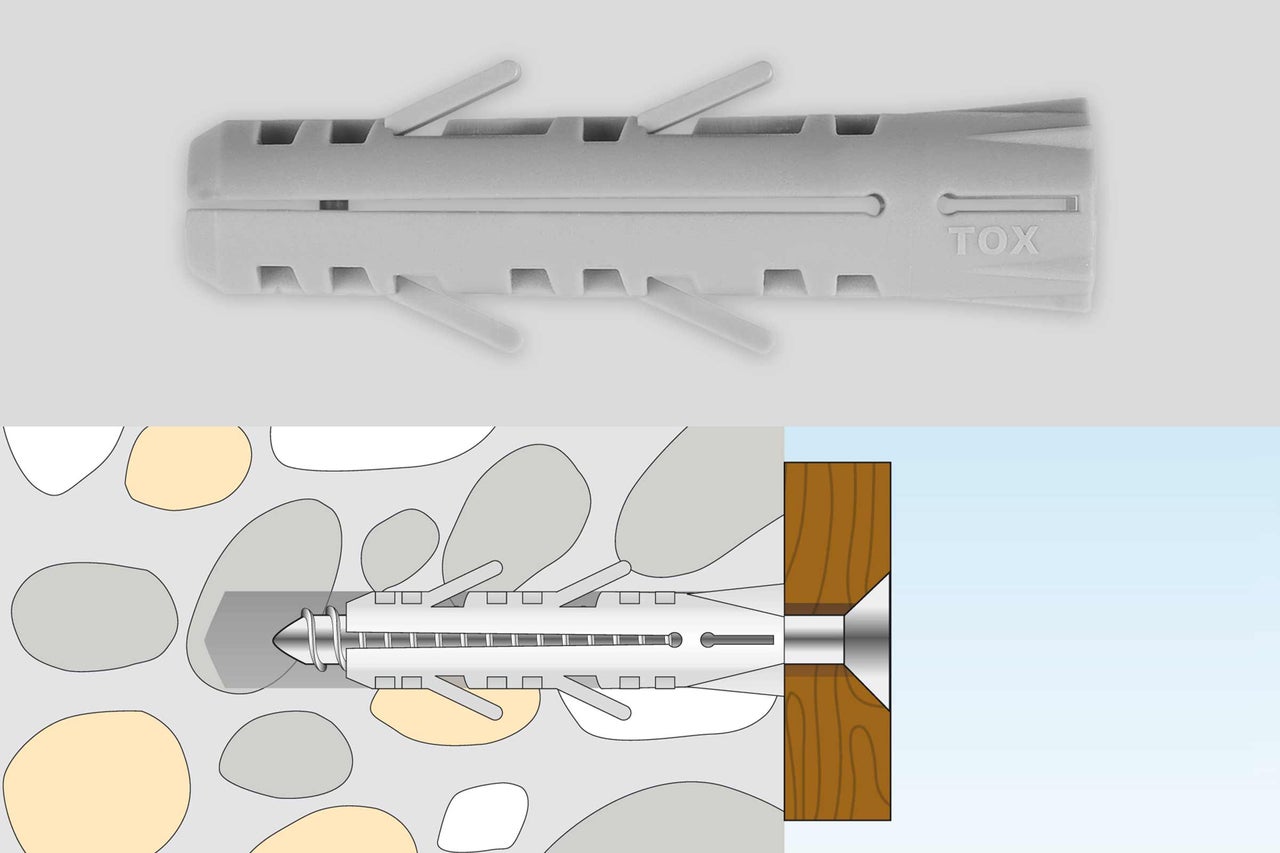

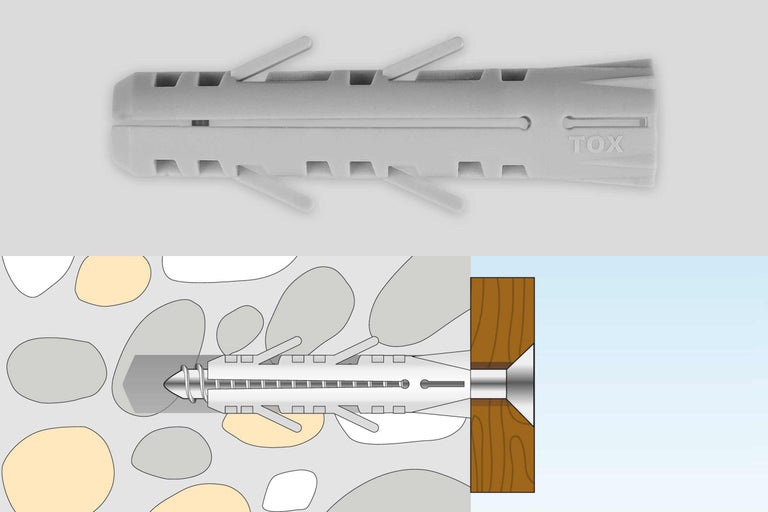

    Spreizdübel

    Spreizdübel sind ideal für alle Befestigungen im Vollbaustoff.

    • Beton
    • Mauerwerk aus Vollstein

  • Duebelarten Allzweckduebel

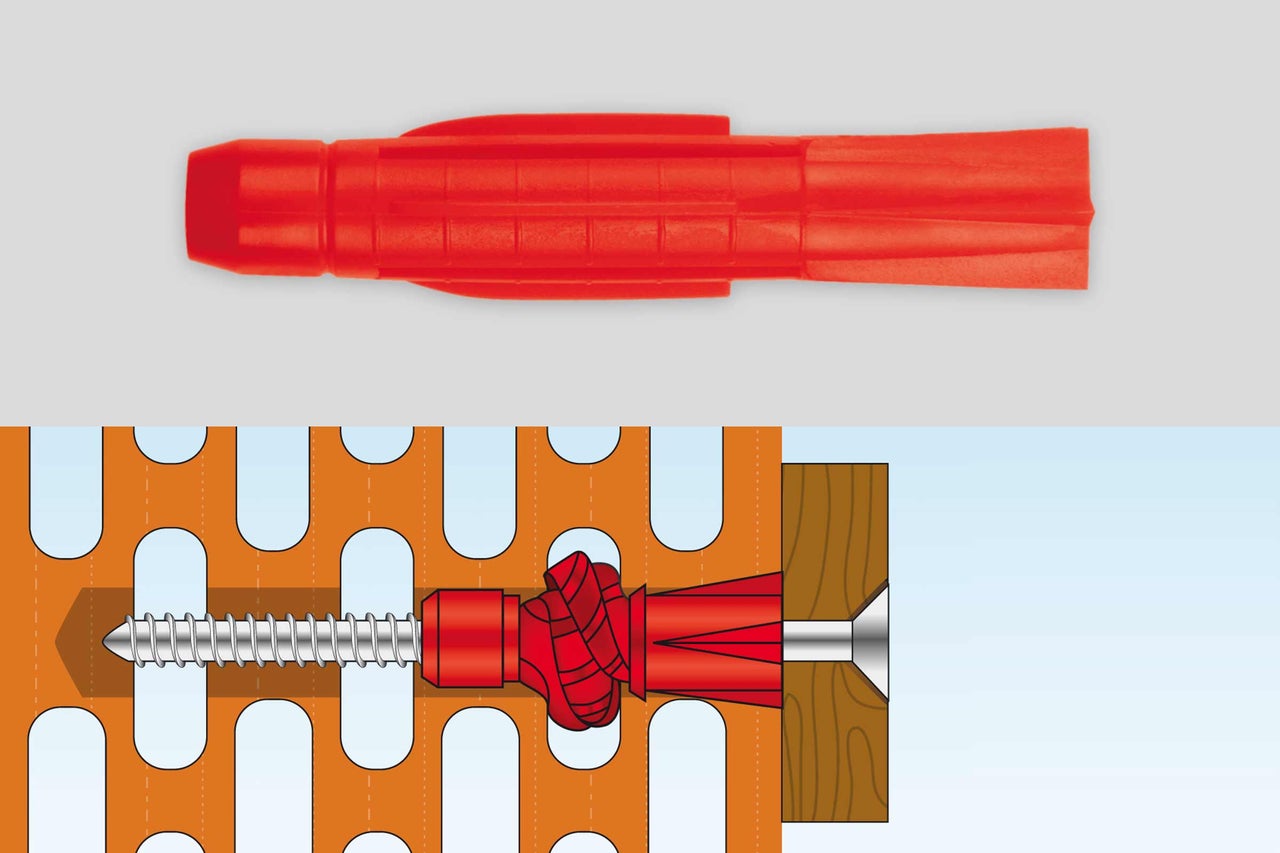

    Allzweckdübel

    Der Dübel für jede Wand. In Beton und Vollstein spreizt er sich und presst sich fest. In Lochsteinen und Wandbauplatten wirkt er durch Verknotung, mit Hilfe einer Dübelmutter am Ende des Dübels.

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Lochstein
    • Porenbeton
    • Wandbauplatten, Gipskarton, Gipsfaserplatten

  • Duebelarten Mehrzonenspreizduebel

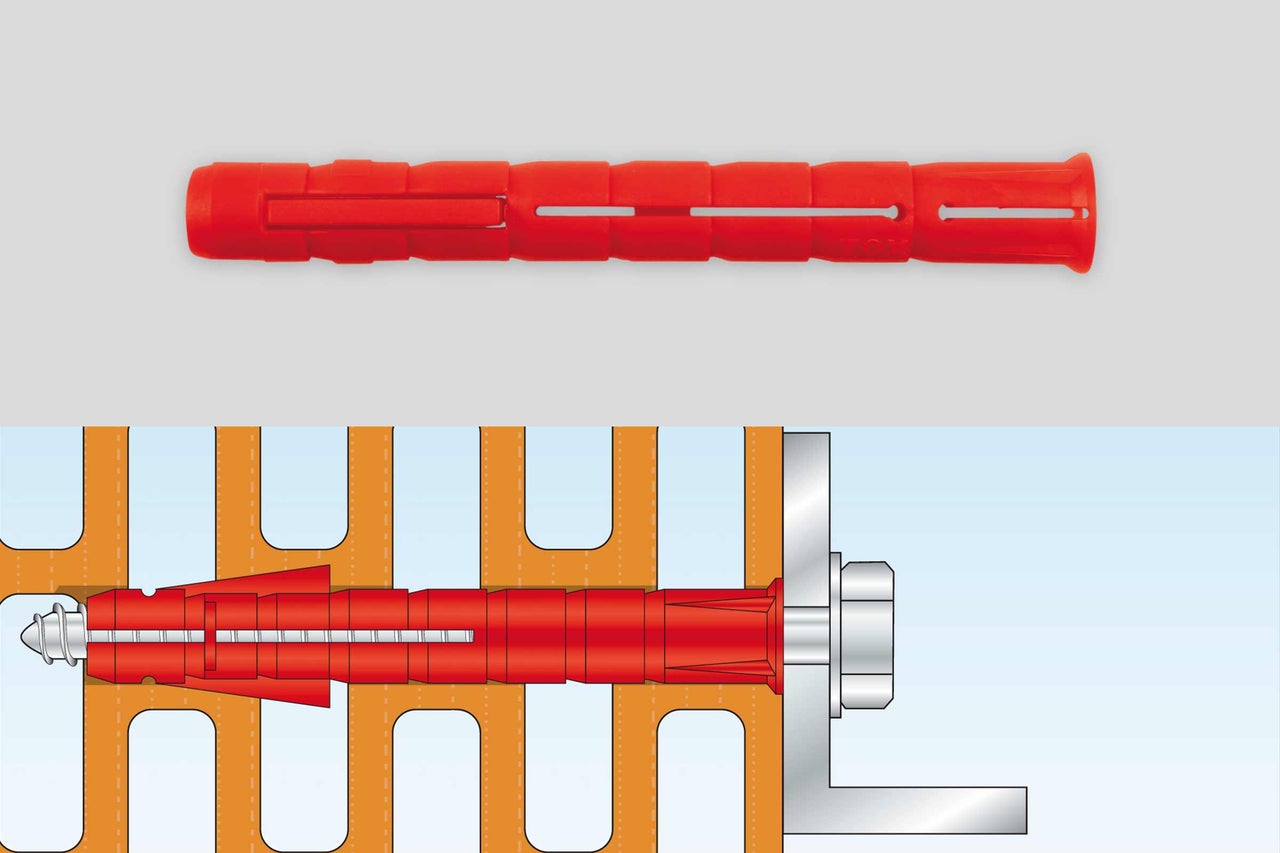

    Mehrzonen-Spreizdübel

    Er besteht aus zwei zweifach geteilten Spreizkörpern, die um 90° zueinander versetzt sind. Die Kraftverteilung im Stein erfolgt gleichmäßig und schonend in vier Richtungen. Dadurch ist er speziell für Leichthochlochziegel geeignet, und kann bei unregelmäßigem, veraltetem Mauerwerk und in Vollsteinen eingesetzt werden.

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Lochstein
    • Porenbeton

von

Hohlraumdübel

  • Duebelarten Gipskartonduebel

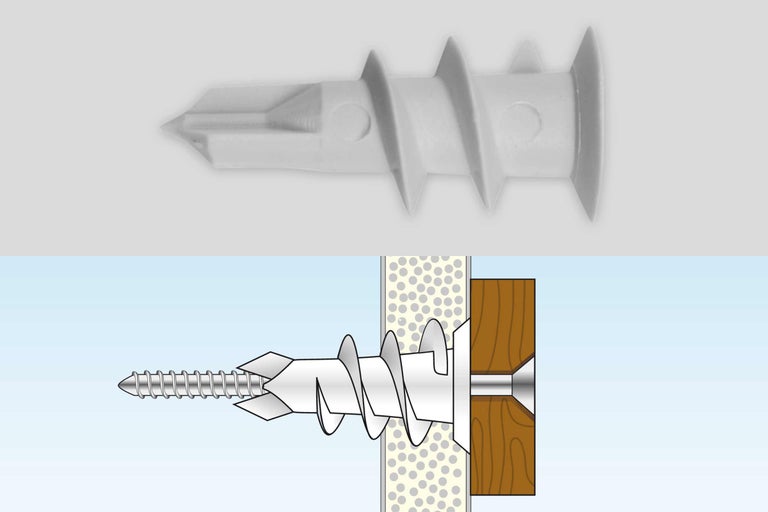

    Gipskartondübel

    Man verwendet ihn für die Schnellmontage an Gipskartonplatten.

    Befestigungsuntergründe:

    • Wandbauplatten
    • Gipskarton
    • Gipsfaserplatten

  • Duebelarten Federkippduebel

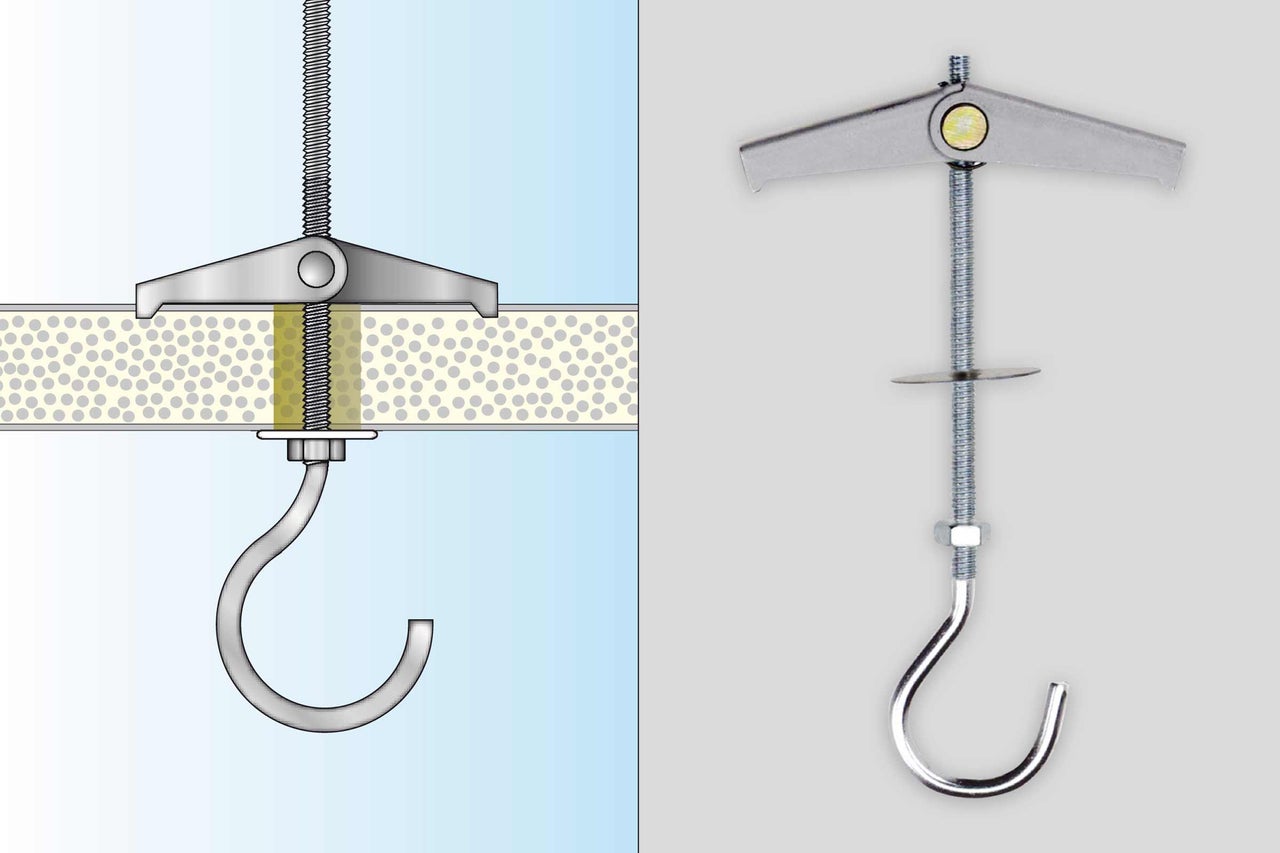

    Federklappdübel

    Sie eignen sich ideal zum Befestigen von Lampen, Gardinenstangen usw.

    Befestigungsuntergründe:

    • Wandbauplatten
    • Gipskarton
    • Gipsfaserplatten

  • Duebelarten Metallhohlraumduebel

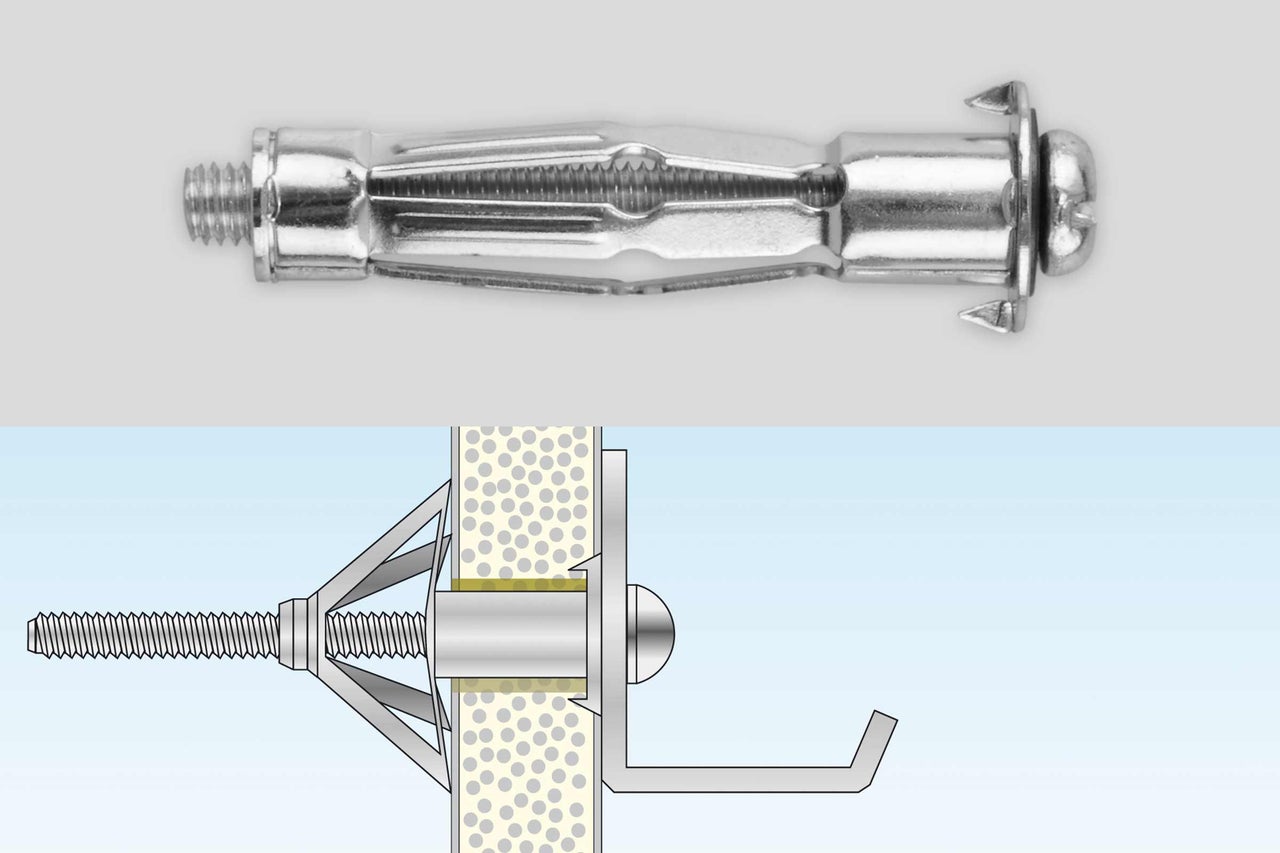

    Metall-Hohlraumdübel

    Sie sind ideal zur Befestigung hoher Lasten mit metrischen Schrauben (M5 und M6) geeignet. Am besten mit einer speziellen Montagezange einsetzen.

    Befestigungsuntergründe:

    • Wandbauplatten
    • Gipskarton
    • Gipsfaserplatten

  • Duebelarten Hohlraumduebel Allzweckduebel

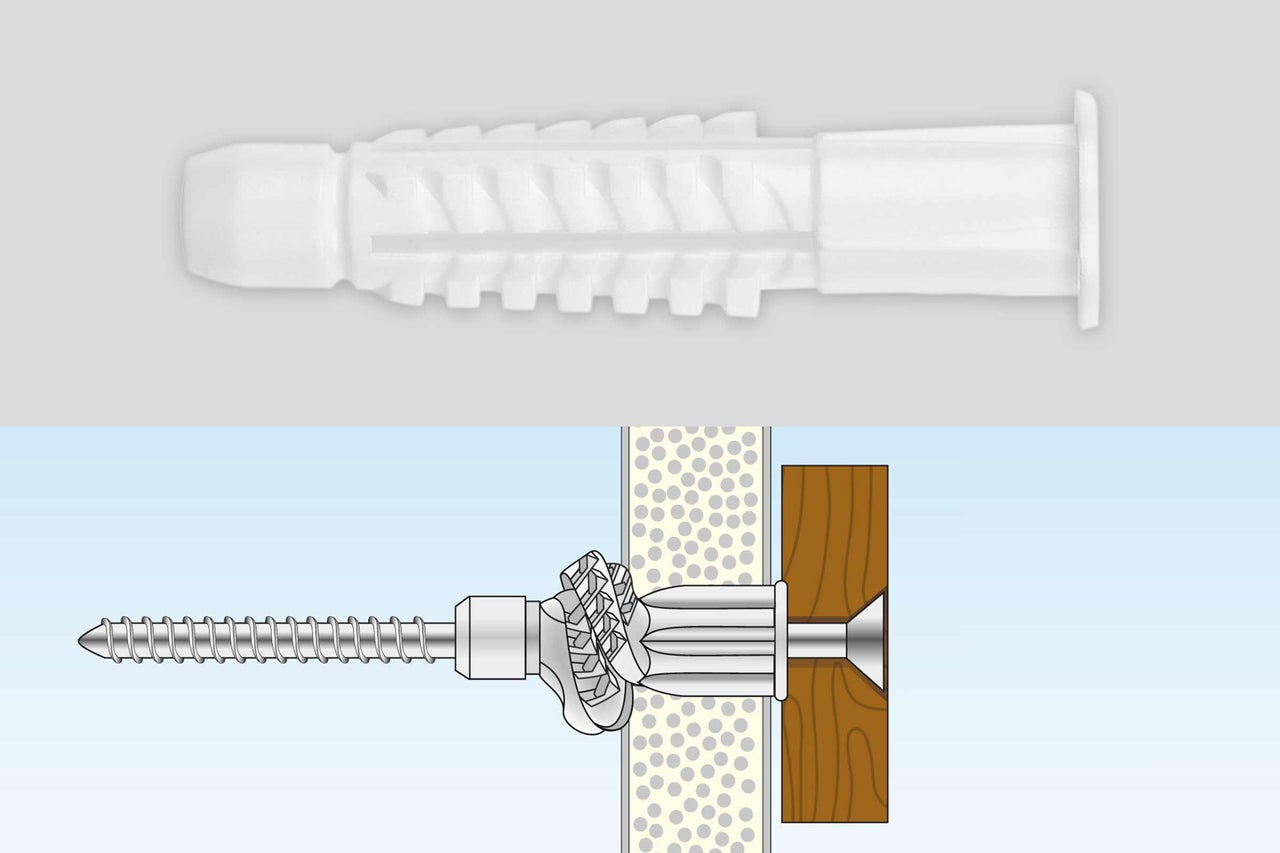

    Allzweckdübel

    Er verknotet sich hinter Platten und Hohlräumen. Dafür besitzt er am Ende eine Dübelmutter. Als Allzweckdübel kann er universell auch in Vollbaustoffen verwendet werden.

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Lochstein
    • Porenbeton
    • Wandbauplatten

von

Spezialdübel

  • Duebelarten Rahmenduebel

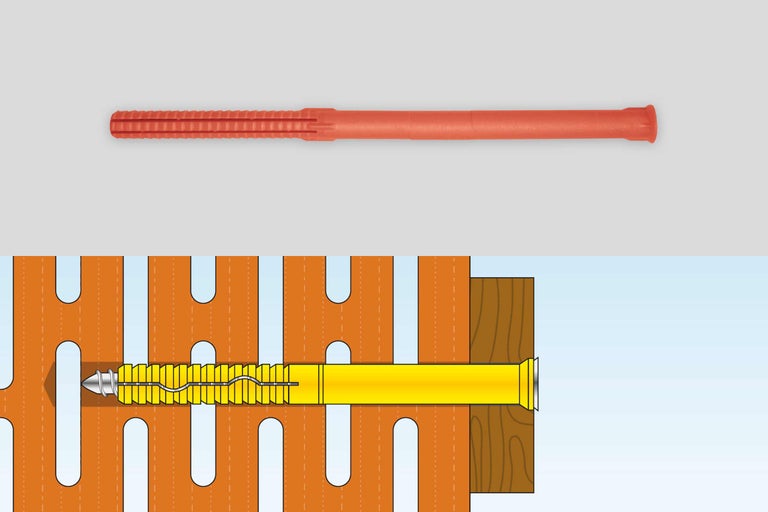

    Rahmendübel

    Langschaftdübel eignen sich für Durchsteckmontagen bei Rahmenbefestigungen.

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Lochstein
    • Porenbeton

  • Duebelarten Metallrahmenduebel

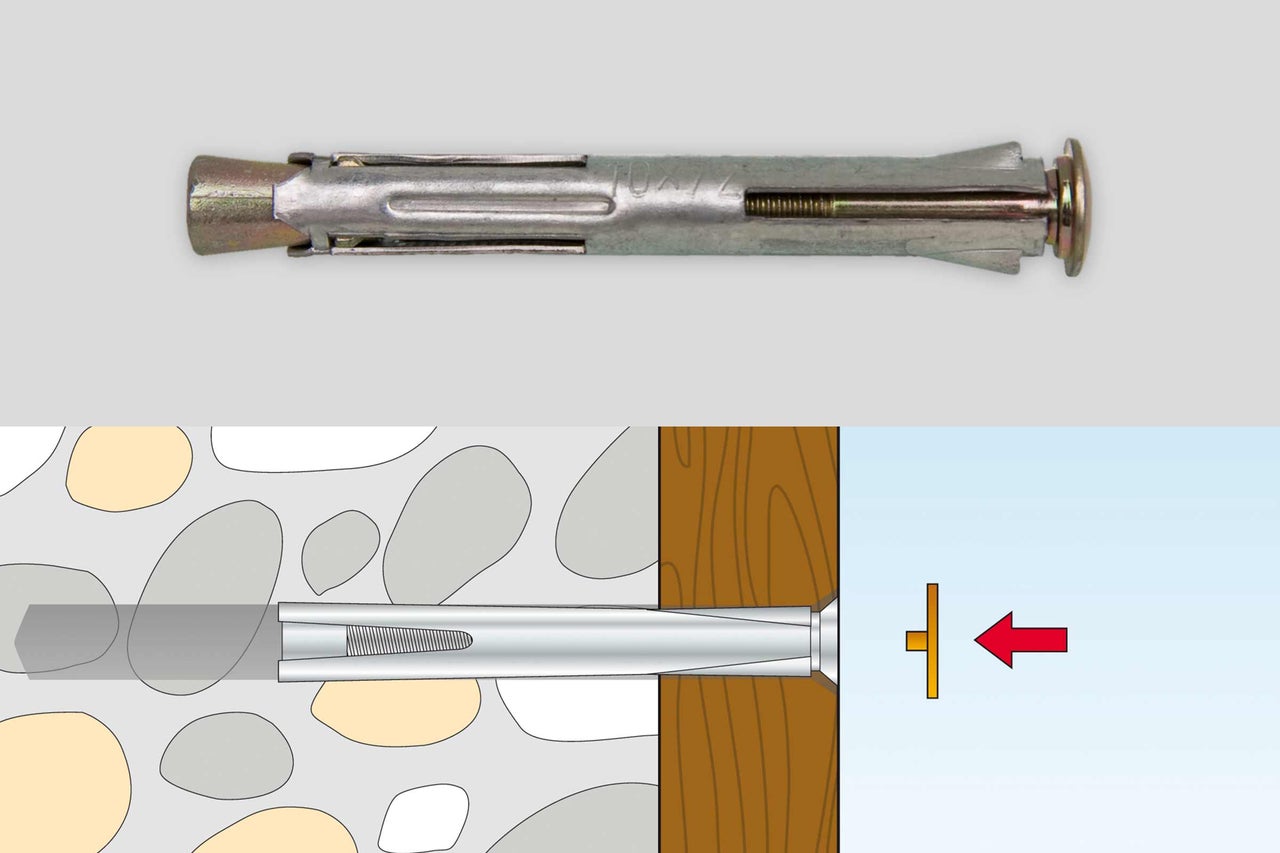

    Metallrahmendübel

    Sie dienen zum Befestigen von Fenster- und Türrahmen aus Holz, Metall und Kunststoff.

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Lochstein
    • Porenbeton

  • Duebelarten Nagelduebel

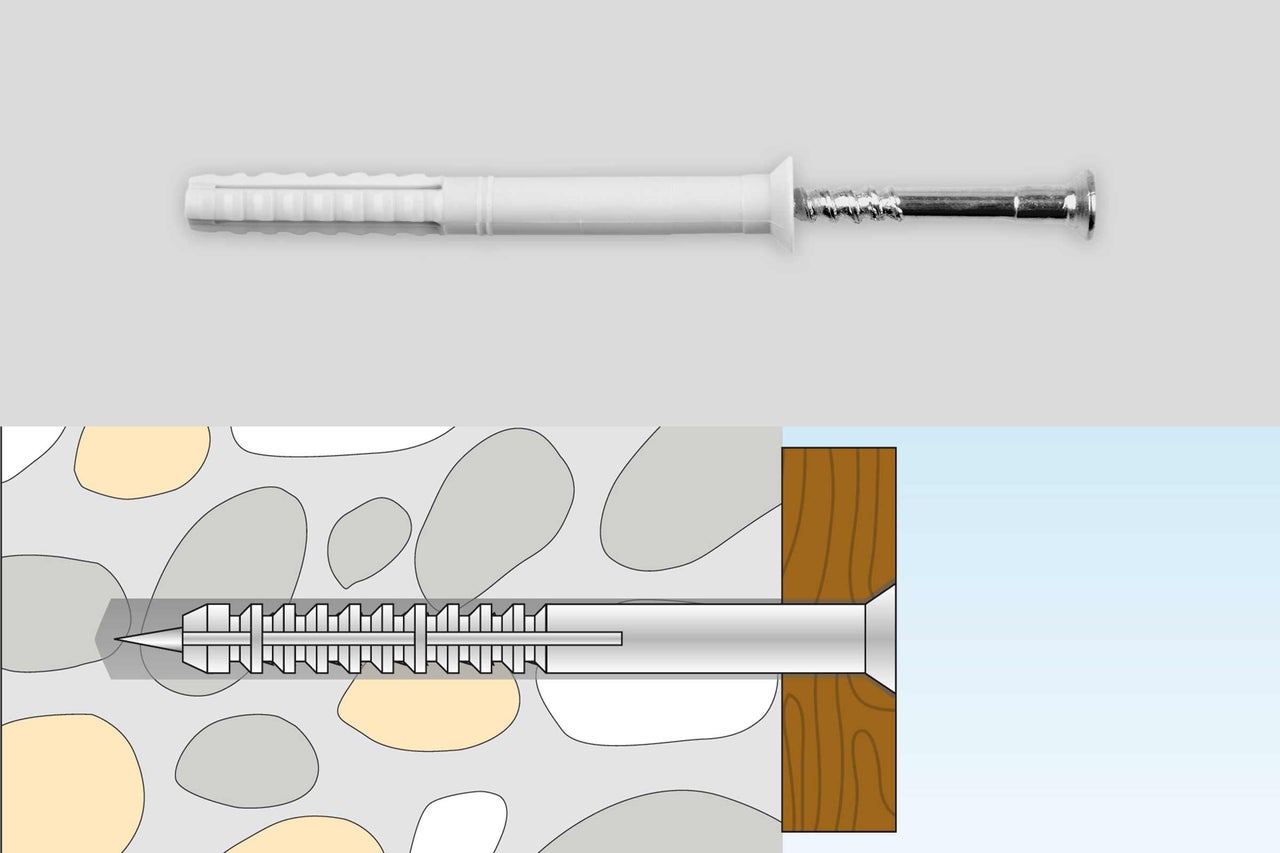

    Nageldübel

    Sie sind für die Schlagmontage ideal: Dübel einsetzen, Nagelschraube einschlagen – fertig!

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Porenbeton

  • Duebelarten Porenbetonduebel

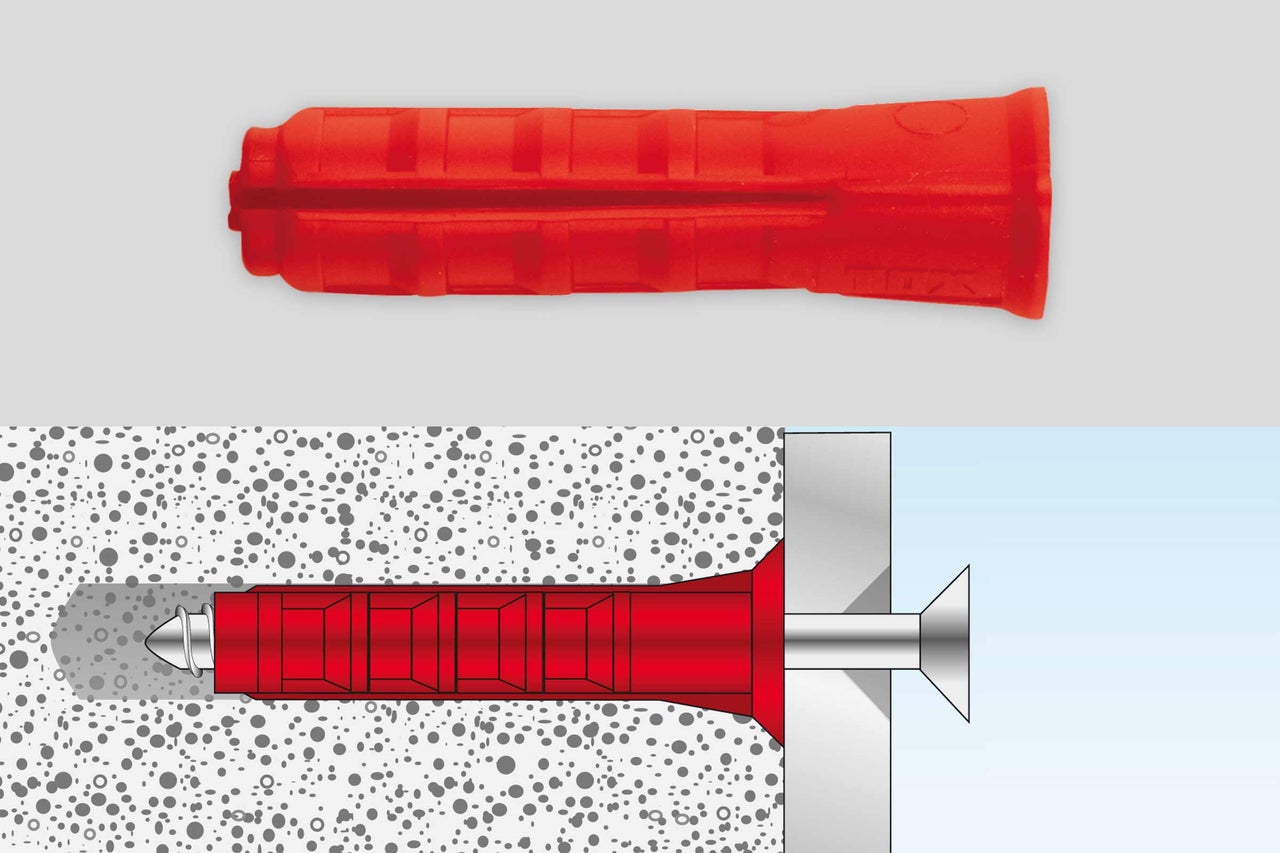

    Porenbetondübel

    Solche Spezialdübel dienen zur Verankerung hoher Lasten in unverputzten Gasbetonblöcken.

    Befestigungsuntergründe:

    • Lochstein

  • Duebelarten Waschtischbefestigung

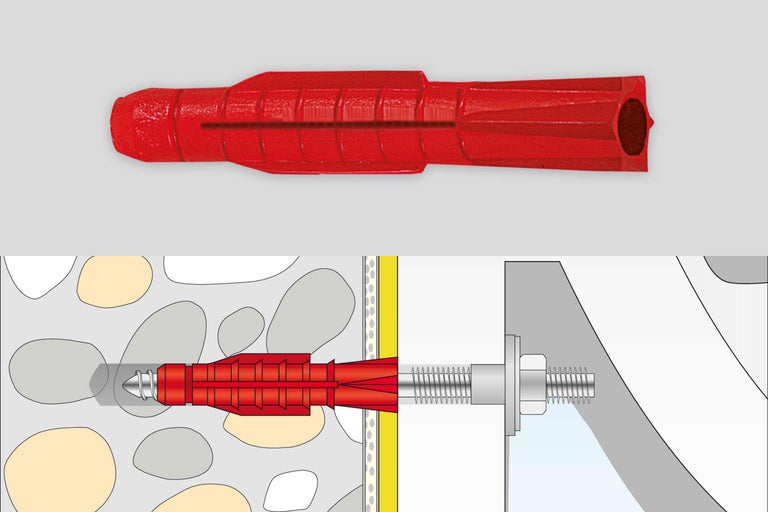

    Sanitär- oder Waschtisch-Befestigung

    Sie sind für die Montage im Sanitärbereich, z. B. von Waschtischen usw. geeignet.

    Befestigungsuntergründe:

    • Beton
    • Mauerwerk aus Vollstein
    • Porenbeton

  • Duebelarten Daemstoffduebel

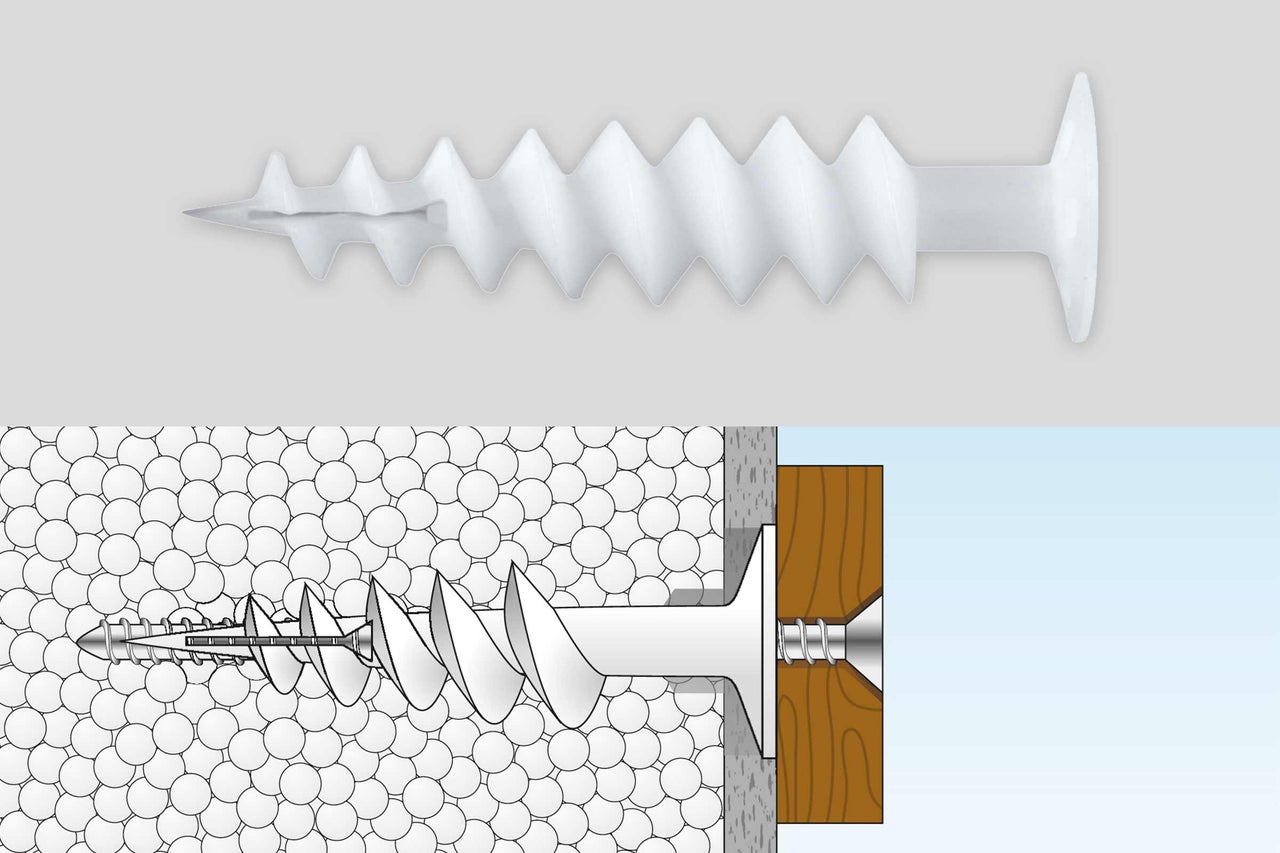

    Dämmstoffdübel

    Sie eignen sich zur Befestigung von Briefkästen, Außenleuchten etc. in Dämmmaterialien und zur Verbindung von Hartschaumplatten.

    Befestigungsuntergründe:

    • Dämmstoffplatten (Polystyrolplatten, Polyurethan-Hartschaumplatten etc.)

von

Chemische Dübel

  • Duebelarten Verbundanker

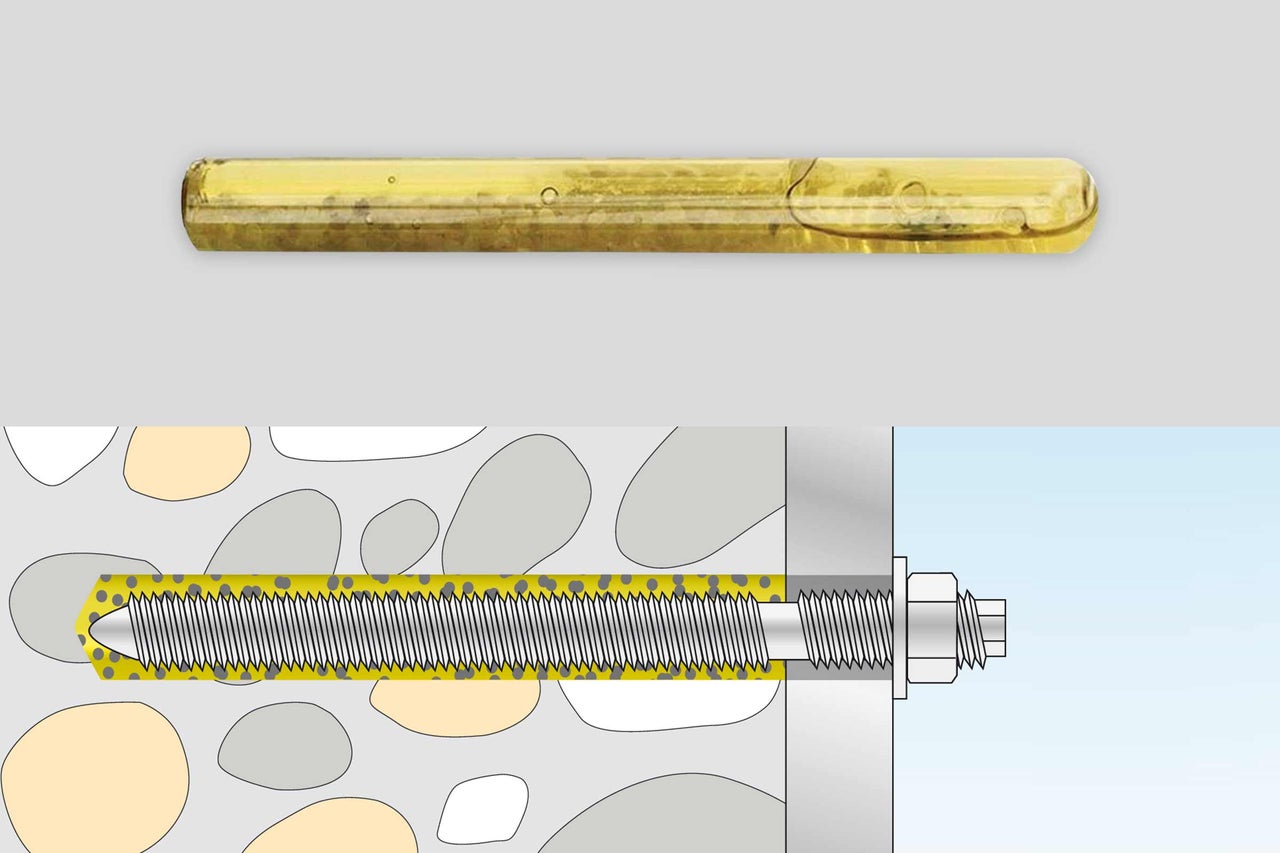

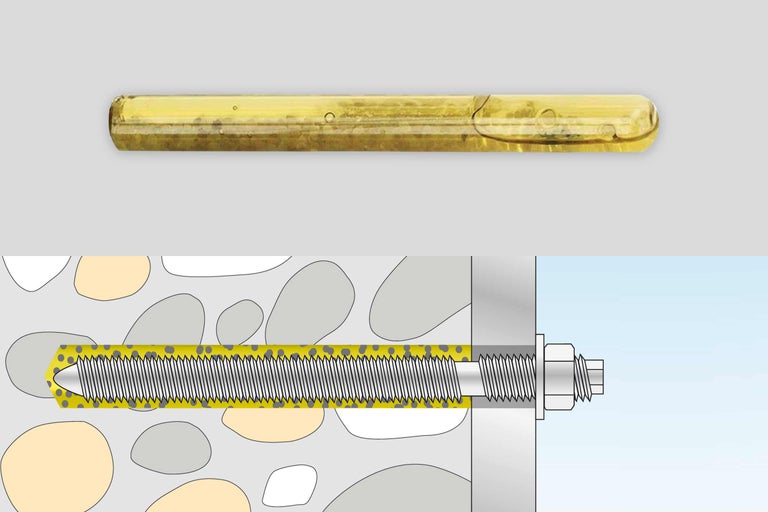

    Verbundanker

    Zweikomponenten-Verbundanker sind zur spreizdruckfreien Verankerung geeignet. Sie bestehen aus einer gläsernen Mörtelpatrone, die mit einer Substanz mit honigartiger Konsistenz aus Polyesterharz, Härter und Quarzsand als Füllmaterial gefüllt ist. Die passende Gewindestange wird mit einer Bohrmaschine langsam eingesetzt.

    Befestigungsuntergrund: Beton

  • Duebelarten Verbundmoertel

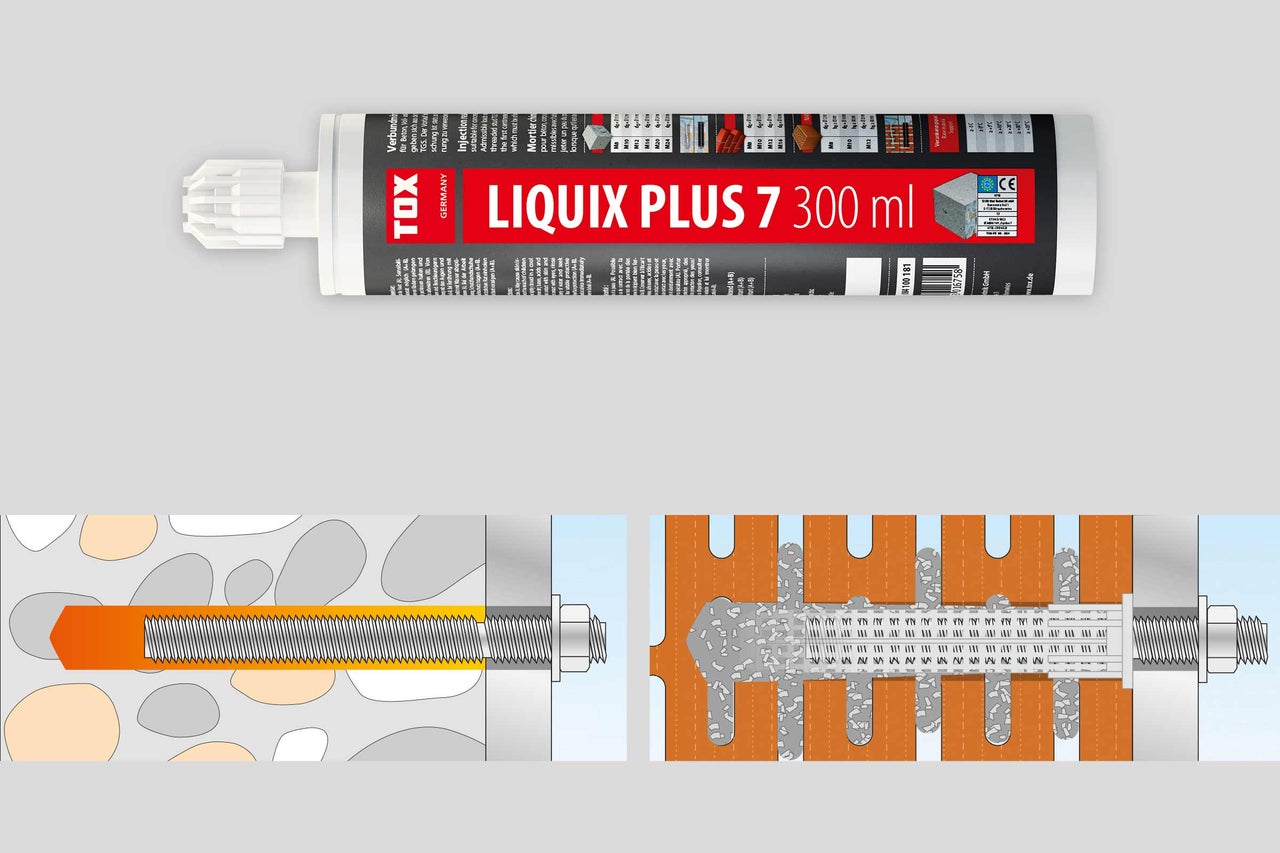

    Verbundmörtel

    Die spreizdruckfreie Verankerung von Verbundmörtel erlaubt geringe Rand- und Achsabstände. Mit einer Kartusche wird der Verbundmörtelbefüllt und die Ankerstange eingesetzt.

    Bei Loch- und Kammersteinen muss mit Siebhülsen gearbeitet werden, um tiefe Bohrlöcher mit Montagemörtel zu verfüllen.

    Befestigungsuntergrund: Beton

von

Dübellöcher bohren – so geht’s

Löcher für Dübel borst Du je nach Größe und Untergrund mehr oder weniger vorsichtig. Bohre dabei immer rechtwinklig und verändere während des Bohrvorgangs niemals die Richtung.

Zwei Größen musst Du beim Bohren von Dübellöchern beachten: die Bohrlochtiefe und die Bohrlochgröße.

  • Die Bohrlochtiefe muss, bis auf wenige Ausnahmen, größer als die Verankerungstiefe sein. Gerade bei Kunststoffdübeln wird der Platz benötigt, um die Schraube aufzunehmen, die grundsätzlich immer aus der Dübelspitze herausschaut. In der Regel wird die richtige Bohrlochtiefe beim jeweiligen Produkt angegeben. Wenn nicht, ergibt sich die Bohrlochtiefe aus der Dübellänge + 10 mm.
  • Für die Bohrlochgröße gilt im Normalfall: Dübeldurchmesser = Bohrerdurchmesser. Bei weichen Baustoffen solltest Du jedoch 1 mm kleiner bohren.

Abhängig vom Untergrund, in den Du bohrst, wählst Du auch das Bohrverfahren!

Drehbohren* Schlagbohren Hammerbohren
Bohrmaschine ohne Schlag. Schlagbohrmaschine mit leichten Schlägen. Bohrhammer mit harten Schlägen und großem Bohrfortschritt.
für Untergründe wie
  • Porenbeton
  • Hohlmauerwerk
  • Wandbauplatten
  • Lochstein
für Untergründe aus Mauerwerk mit dichtem Gefüge wie
  • Vollziegel
  • Kalksandvollstein
für Untergründe aus Vollstein mit dichtem Gefüge wie
  • Beton
  • Naturstein
* Beachte beim Drehbohren, dass die Baustoffstege nicht ausbrechen und das Bohrloch nicht zu groß wird.

Tipps: einfacher Dübeln

  • Vor dem Bohren der Dübellöcher solltest Du mit einem Leitungssuchgerät der Montageuntergrund untersuchen. Das Gerät spürt Strom- und Wasserleitungen sowie Armierungseisen auf.
  • Sauge das Bohrloch aus bevor Du den Dübel einsetzt.
  • Fliesen bohrst Du am besten immer im Drehgang. Dafür eignen sich übliche Steinbohrer. Ideal ist es, wenn Du die Dübel in Fliesenfugen setzen kannst. Dann bleiben die Fliesen unbeschädigt.
  • Achte bei Befestigungen in Loch- oder Hohlblocksteinen darauf, dass die vordere Hälfte der Dübelspreizzone mindestens in einem Steinsteg verankert ist.
  • Die maximale Tragfähigkeit von Nylon-Spreizdübeln erreichst Du nur, wenn Du den größtmöglichen Schraubendurchmesser wählst. Die Schraubenspitze muss die Dübellänge mindestens um einen Schraubendurchmesser überragen.

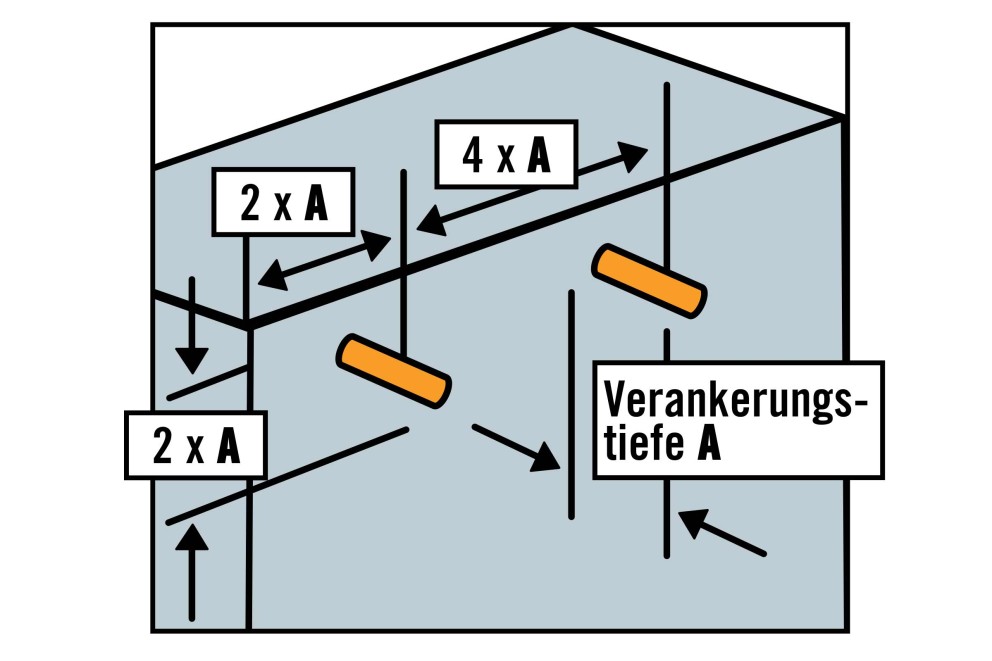

Der richtige Dübelabstand

Dübel müssen in bestimmten Abständen montiert werden, damit die anfallenden Lasten sicher vom Dübel in den Untergrund eingeleitet werden können und dieser nicht abplatzt oder reißt.

Der Abstand von der Baustoffkante ist der so genannte Randabstand. Die Abstände zwischen den Dübeln heißen Achsabstände.

Bei Kunststoffdübeln beträgt der Randabstand üblicherweise die doppelte Verankerungstiefe (= A). Der Achsabstand entspricht der vierfachen Verankerungstiefe.

Merke Dir: Randabstand = 2 x A und Achsabstand = 4 x A
Duebelabstand

Montagearten

  • Duebel Montagearten Vorsteckmontage

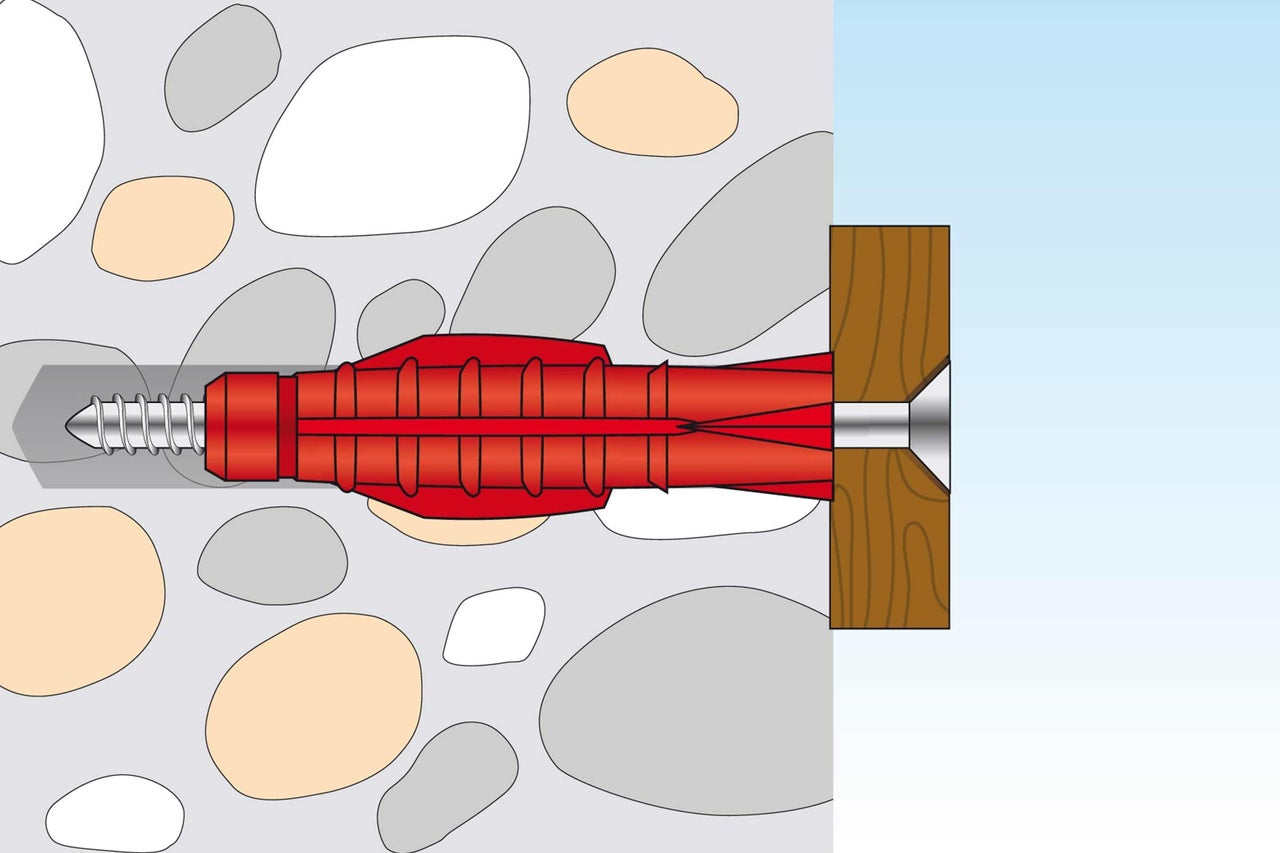

    Vorsteckmontage

    Der eingesetzte Dübel schließt bündig mit dem Verankerungsgrund, also der Baustoffoberfläche, ab.
    Das Anbauteil wird in diesem Fall auf den Dübel montiert und die Schraube durch das Anbauteil in den Dübel eingedreht.

  • Duebel Montagearten Durchsteckmontage

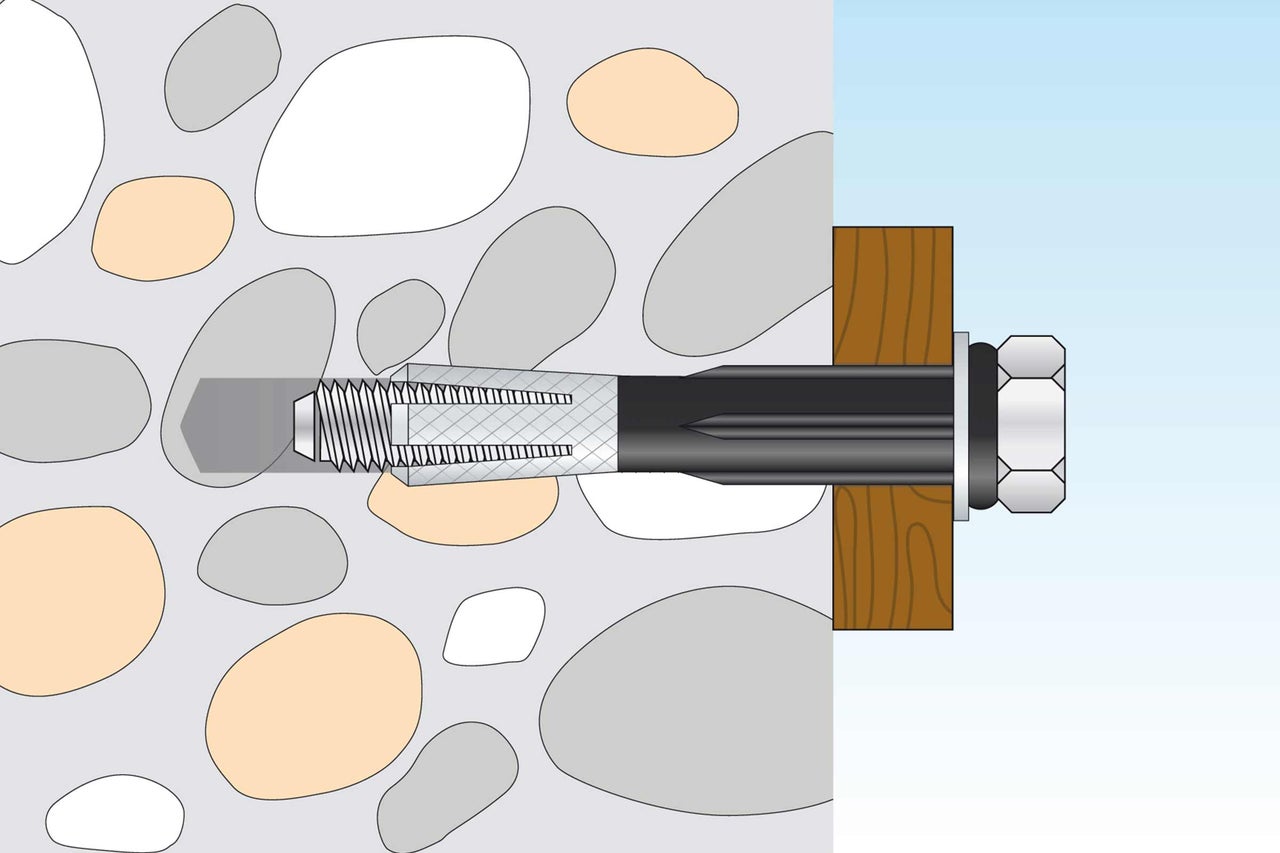

    Durchsteckmontage

    Der Montagegegenstand und der Montageuntergrund werden im Dübeldurchmesser gebohrt. Der Spreizteil des Dübels wird durch den zu montierenden Gegenstand in den Verankerungsgrund gesteckt und dann verspreizt. Der Dübelkopf liegt somit am Anbauteil an und begrenzt sogleich die Einbautiefe.

  • Duebel Montagearten Abstandsmontage

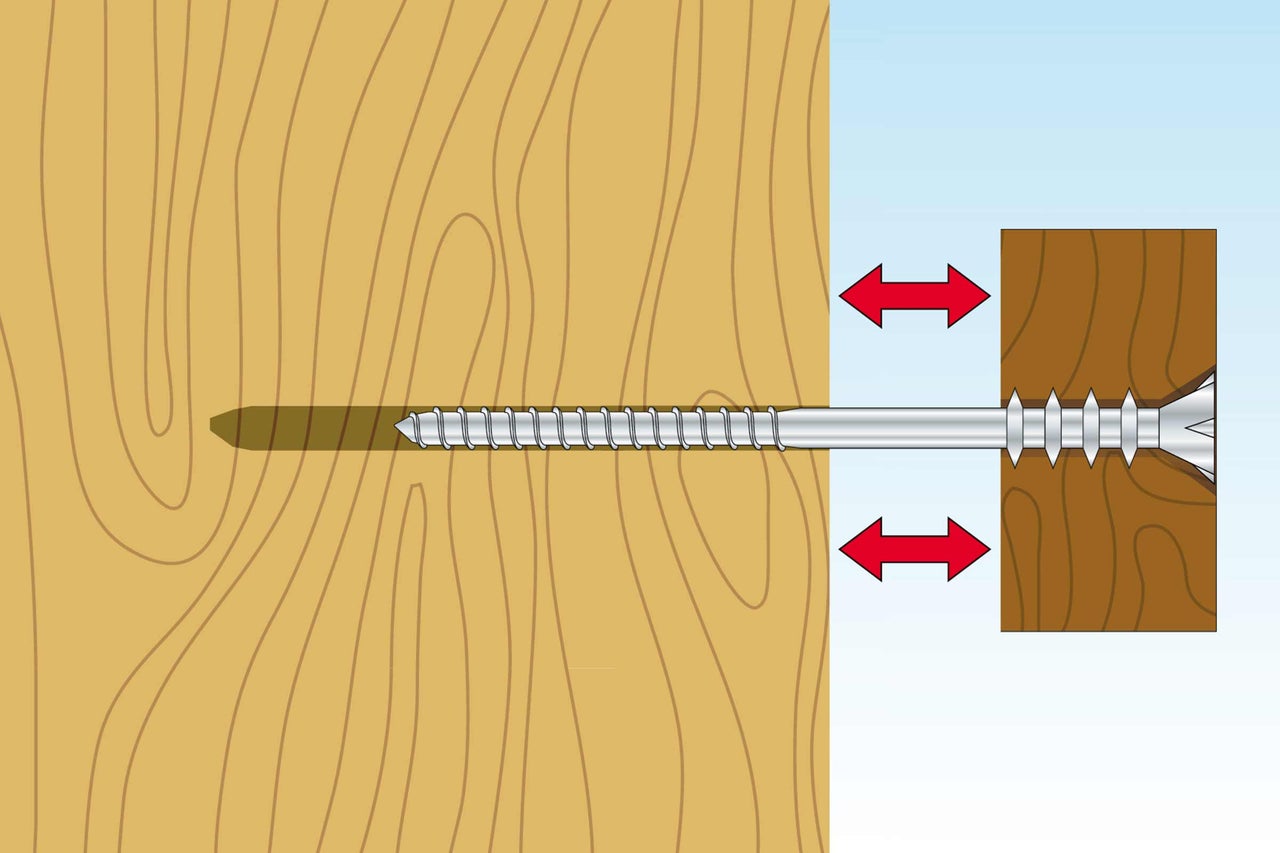

    Abstandsmontage

    Das zu montierende Bauteil wird in einem genauen Abstand zur Verankerungs-oberfläche druck- und zugfest fixiert. Für diese Montage werden meist Metalldübel mit Innengewindeaufnahme zur Aufnahme von Gewindestangen mit Gegenmutter verwendet.

von

Die richtige Schraubenlänge

Zu jeder Dübelbefestigung gehört auch eine Befestigungsschraube. Die Dicke und Länge der Schraube muss passend zum Dübel gewählt werden. Nur so hält die Dübelverbindung auch die Lasten sicher am Befestigungsuntergrund.

Faustformel: Schraubenlänge = Dübellänge + Anbauteildicke + Schrauben-Durchmesser
