Anleitung

Markise an der Wand montieren

Mach Dir Schatten. Bau Dir ‘ne Markise. Wir zeigen Dir in unserem Video der Meisterschmiede, wie Du Deine neue Markise an der Betonwand montierst. Los geht‘s!

Herausforderung
Zeitaufwand
0,125 Tag(e)
Macher
1, einfacher mit 2

Material

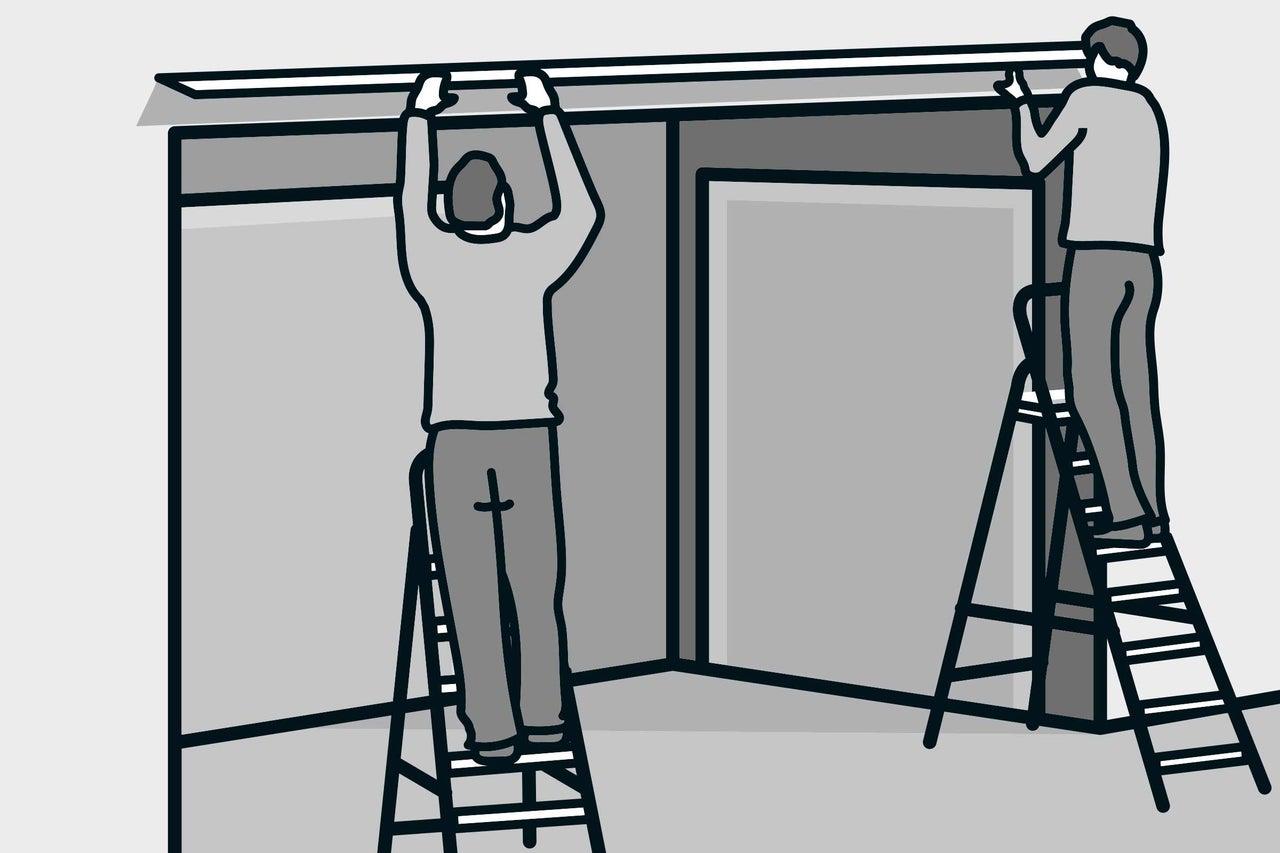

Untergrund prüfen

01

Vor der Markisenmontage muss sichergestellt sein, dass der Untergrund für die Befestigung geeignet ist, wie hier ein Betonsturz. Richte Dich bei der Montage immer nach den Angaben des Markisenherstellers. Mit der langen Richtlatte stellst Du sicher, dass der Beton eben ist; erst dann kannst Du loslegen. In unserem Video der Meisterschmiede "Markise befestigen auf verschiedenen Untergründen" bekommst Du weitere hilfreiche Tipps zur Montage.

 markise an der wand montieren anleitung as 01

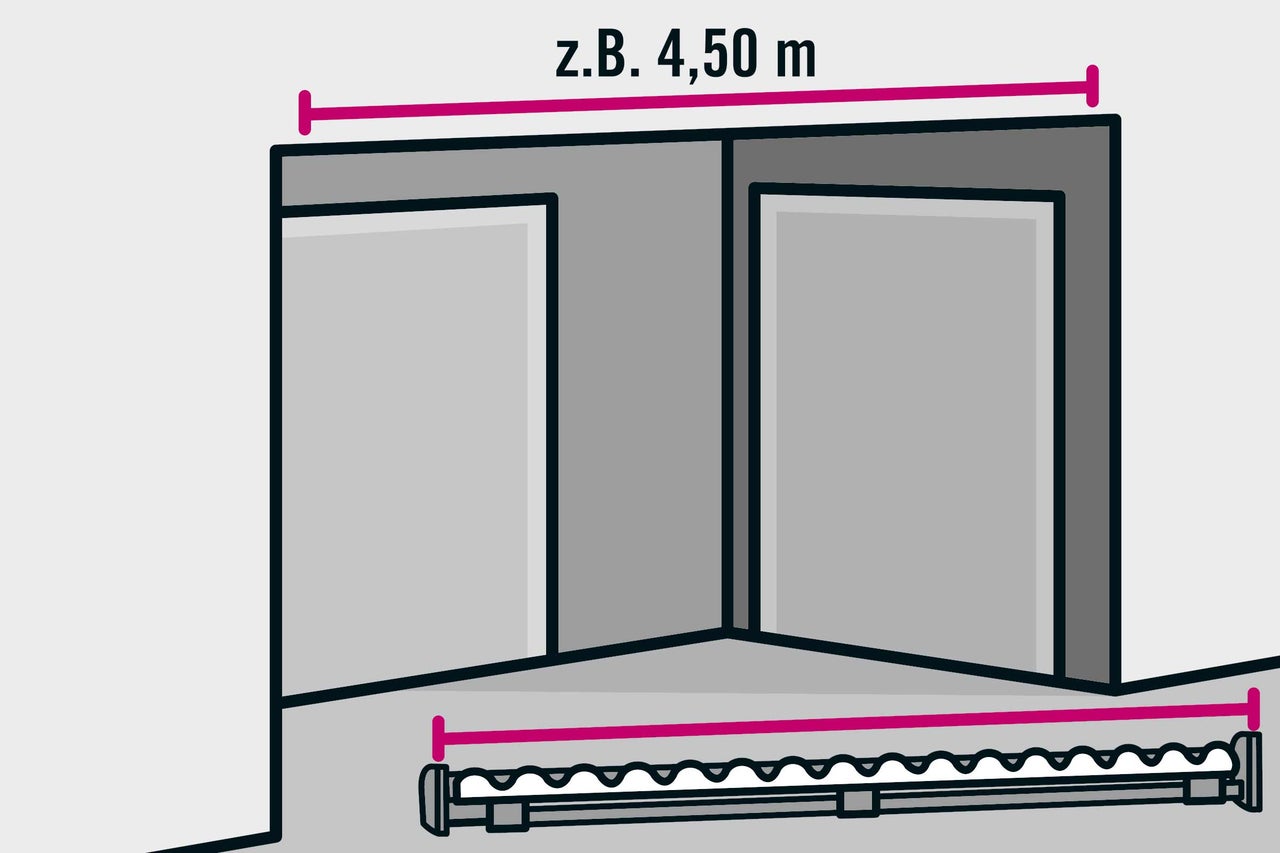

Ausmessen

02

Lege die Markise so ab, dass das lange Tragrohr zur Wand zeigt und die Rückseite nach oben. Miss dann die komplette Länge der Markise und übertrage dieses Maß an die Wand. Öffne die Verpackung mit einer Schere; auch die Verpackungsfolie nur mit einer Schere öffnen. Mit einem Cutter-Messers kannst Du leicht den Stoff beschädigen.

 markise an der wand montieren anleitung as 02

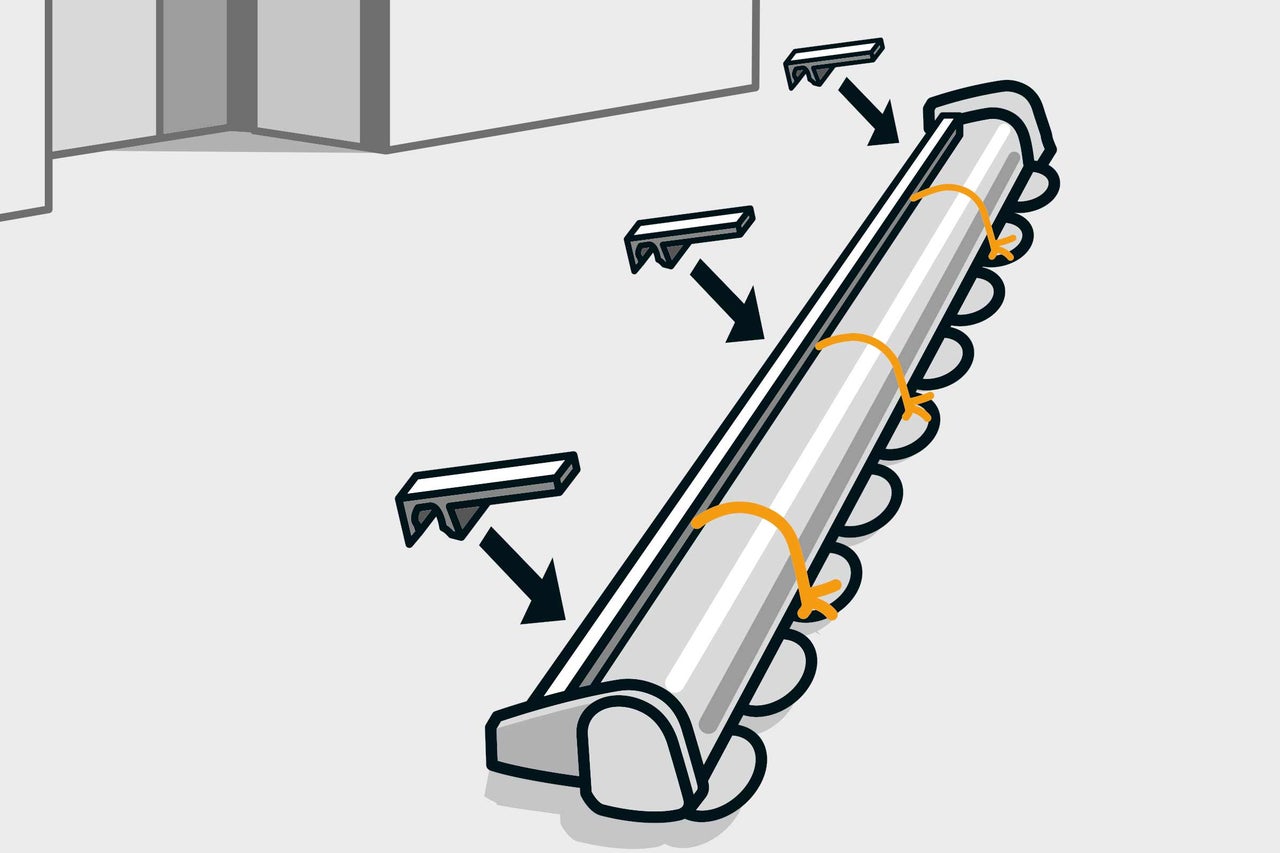

Markisenhalterung anbringen

03

Die benötigten Konsolen sind im Lieferumfang der Markise enthalten. Stecke die Konsolen auf das Tragrohr und richte sie mittig und mit einheitlichem Abstand zum Rand aus.

 markise an der wand montieren anleitung as 03

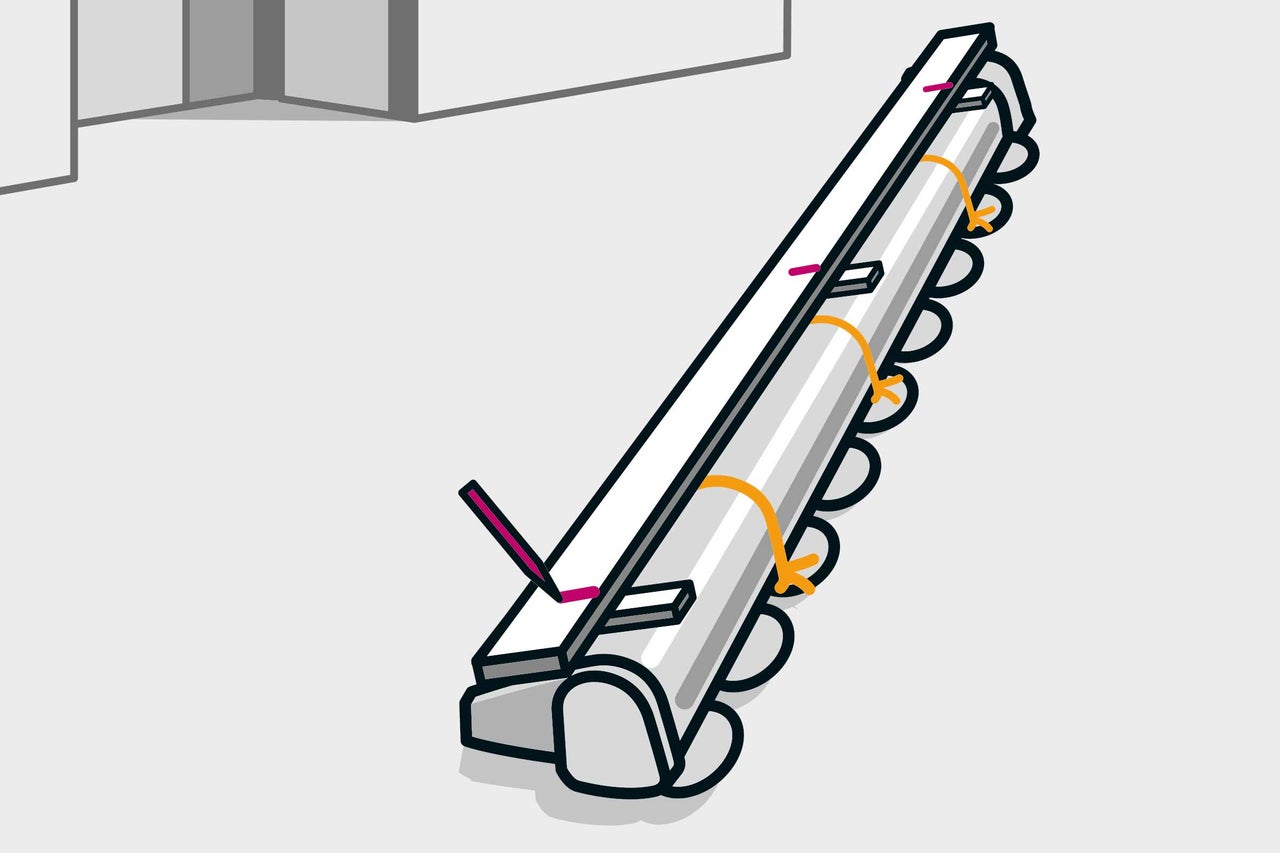

Montagelöcher übertragen

04

Übertrage die Position der Montagelöcher in den Konsolen auf eine Maurerschnur oder eine lange Richtlatte – diese muss mindestens die Länge der Markise haben. Danach kannst Du die Konsolen wieder abnehmen.

 markise an der wand montieren anleitung as 04

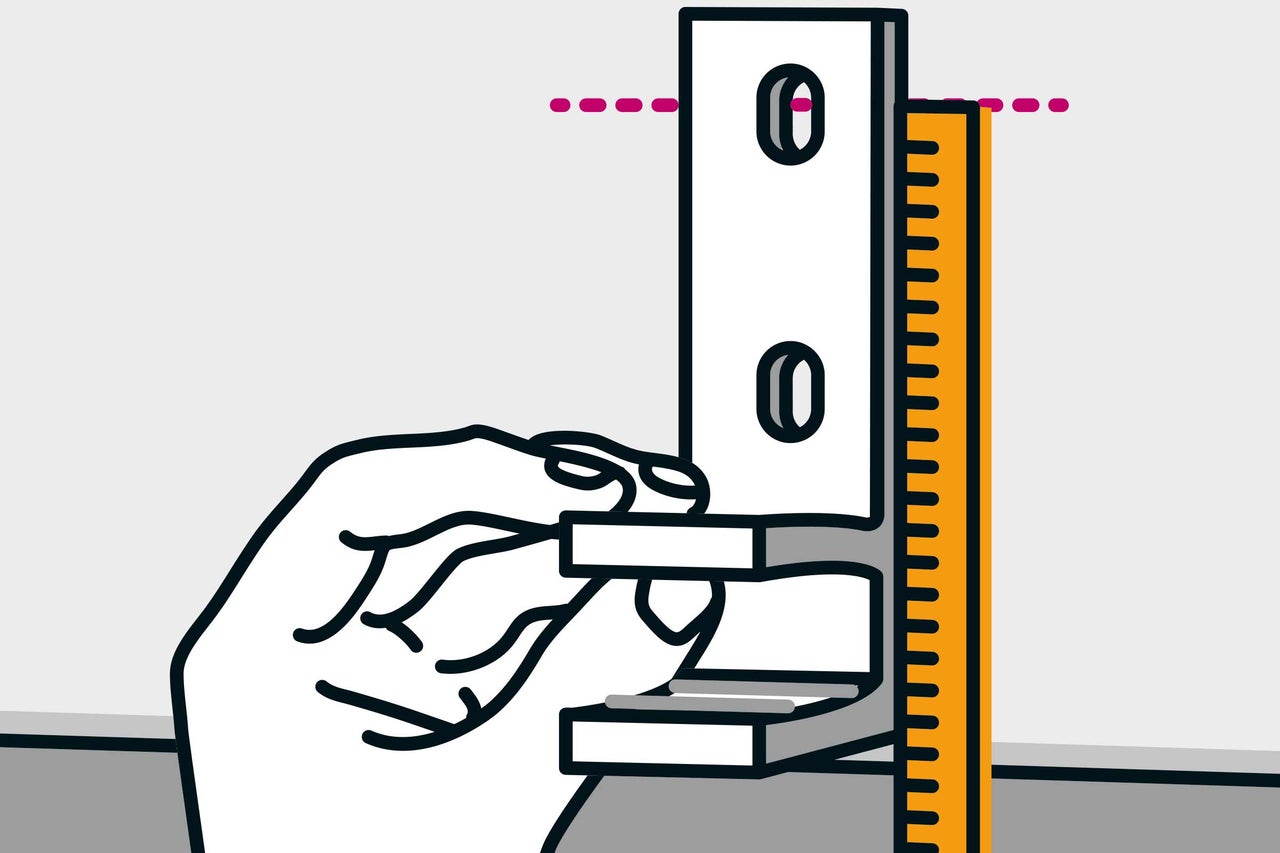

Höhe der Bohrlöcher festlegen

05

Lege nun die Höhe der Bohrlöcher fest: Halte dazu eine Konsole an die Wand, zum Beispiel unten bündig mit dem Betonsturz. Zeichne die Höhe des oberen Bohrlochs an.

 markise an der wand montieren anleitung as 05

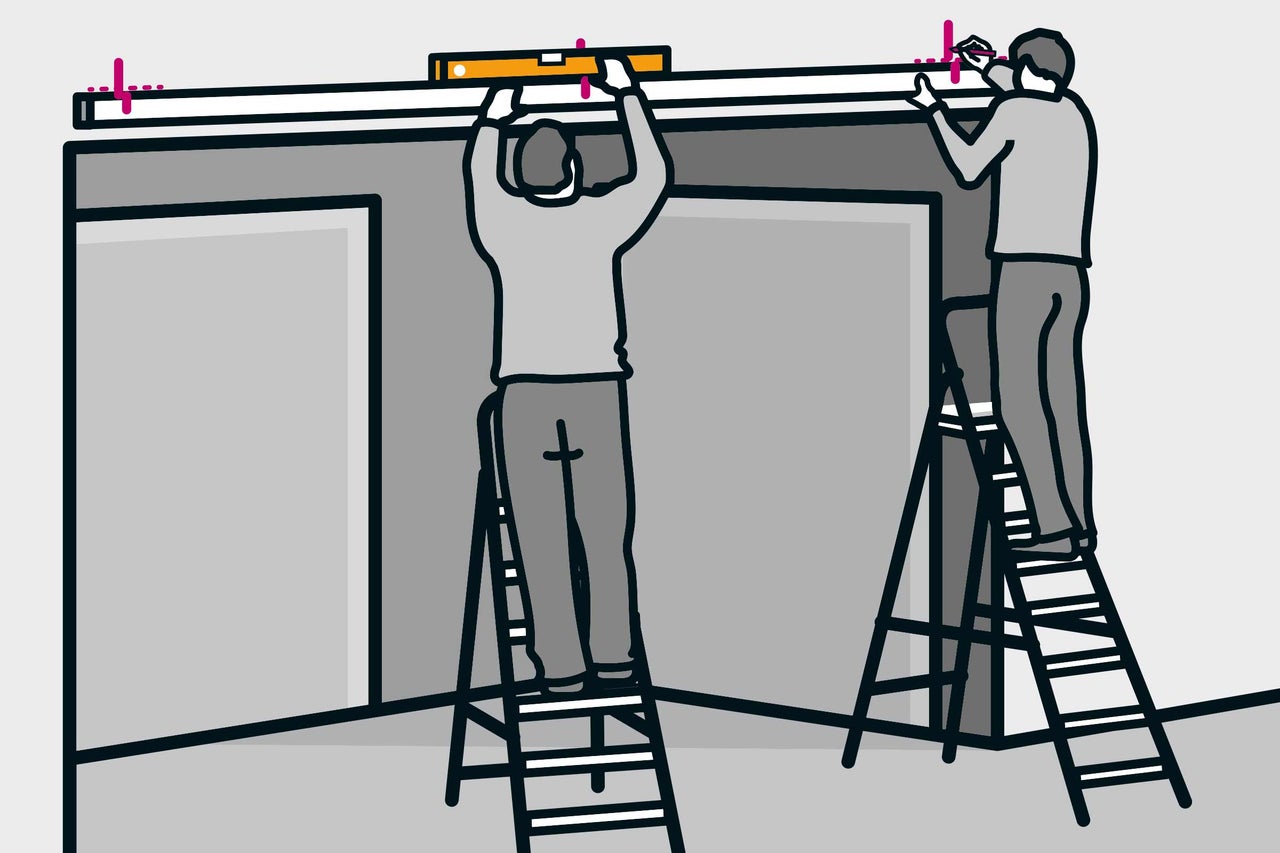

Bohrlöcher waagerecht ausrichten

06

Lege die Richtlatte an dieser Markierung an, richte sie passend an der Wand aus und bringe sie in die Waage. Markiere nun die Position der oberen Bohrlöcher.

 markise an der wand montieren anleitung as 06

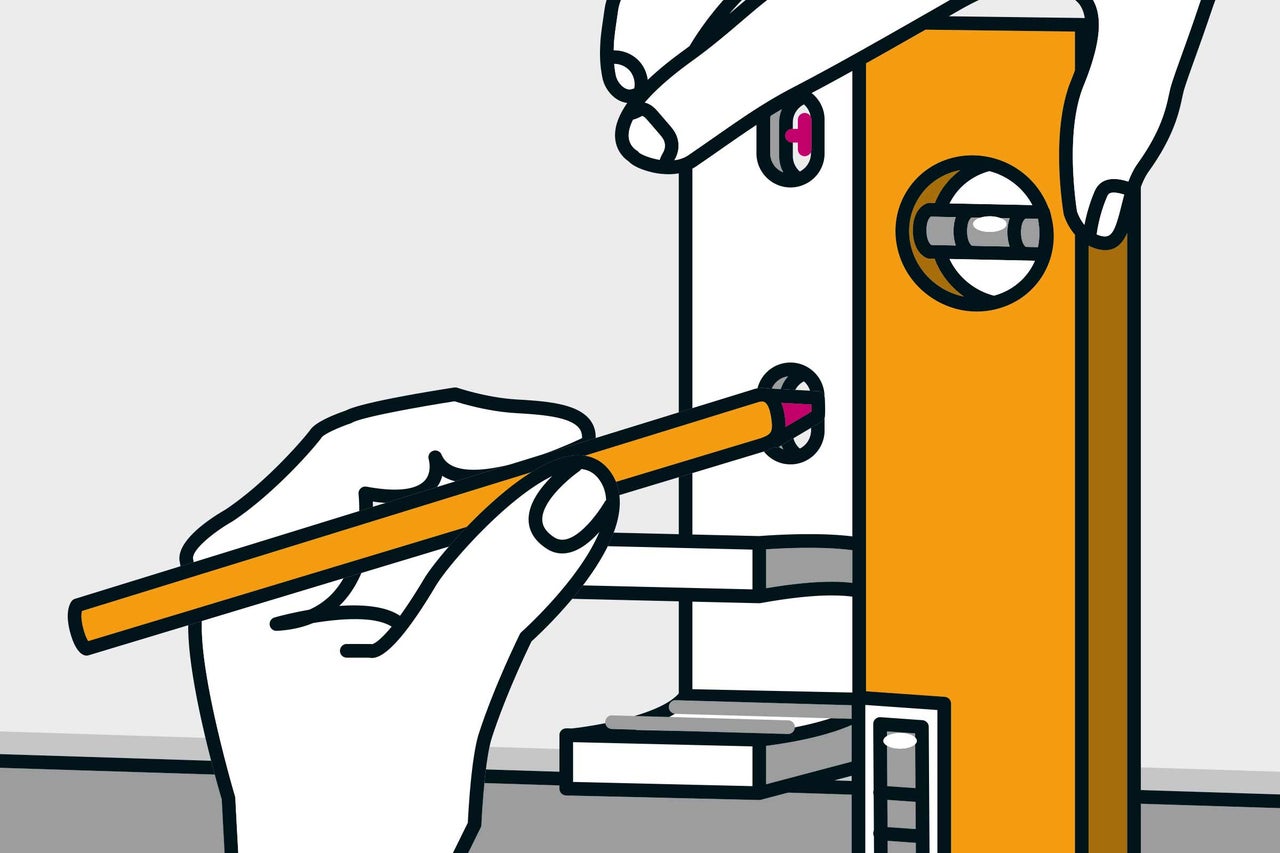

Position der Bohrlöcher bestimmen

07

Für das Markieren der unteren Bohrlöcher nimmst Du eine Konsole als Schablone, richtest sie mit der Wasserwaage aus und überträgst die Position der Bohrlöcher auf die Wand.

 markise an der wand montieren anleitung as 07

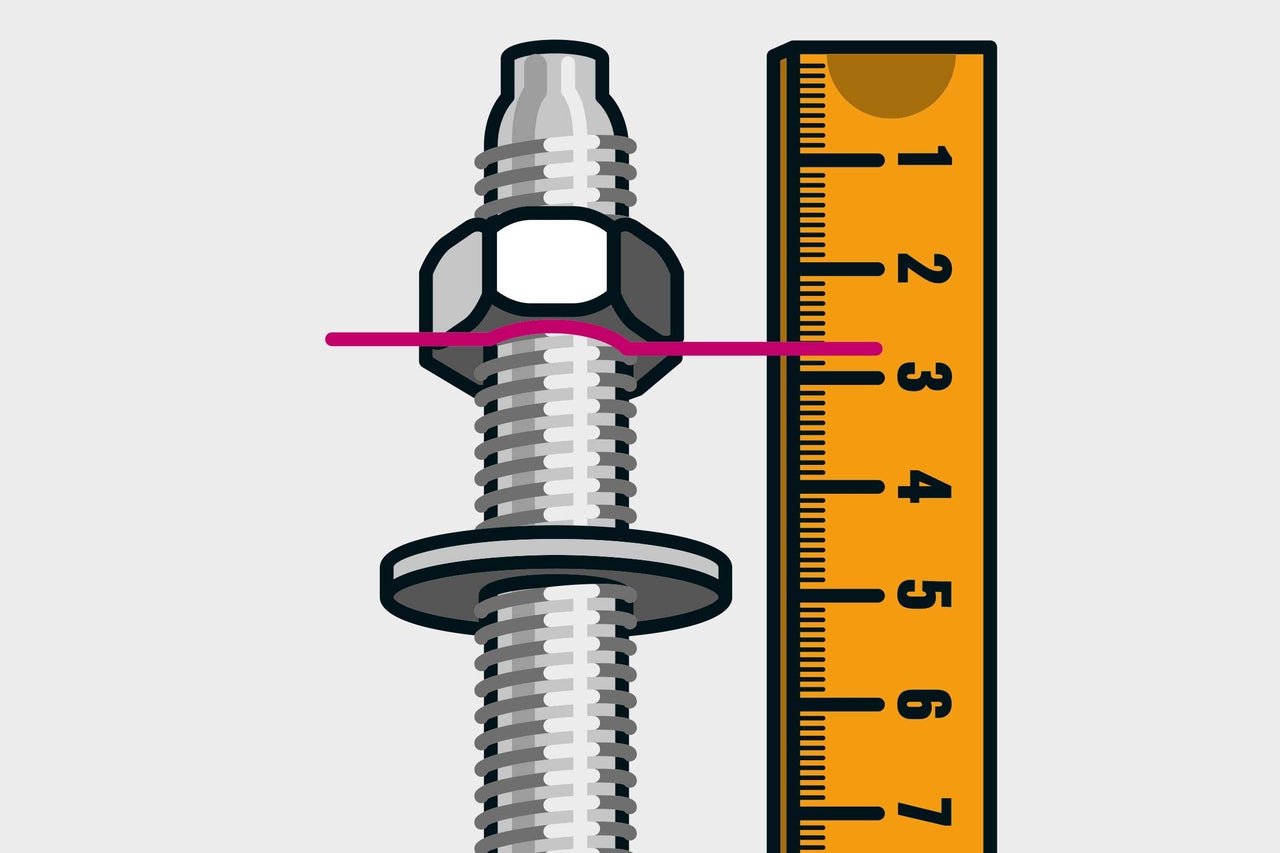

Bohrtiefe bestimmen

08

Montiere auf dem Schwerlastanker die Mutter mit Unterlegscheibe. Stelle den Abstand von vorne so ein, dass er zur Konsole passt; berücksichtige dabei die Materialdicke der Konsole zuzüglich Unterlegscheibe und Mutter. Hier sind es z. B. 28 mm. Der Abstand zum anderen Ende des Gewindes plus etwas Zugabe ist das Maß für die Bohrtiefe. Halte dieses Maß ein, weil überstehende Gewinde den Stoff der Markise beschädigen können. Falls das Gewinde nach der Montage dennoch übersteht, muss es nachträglich gekürzt werden.

 markise an der wand montieren anleitung as 08

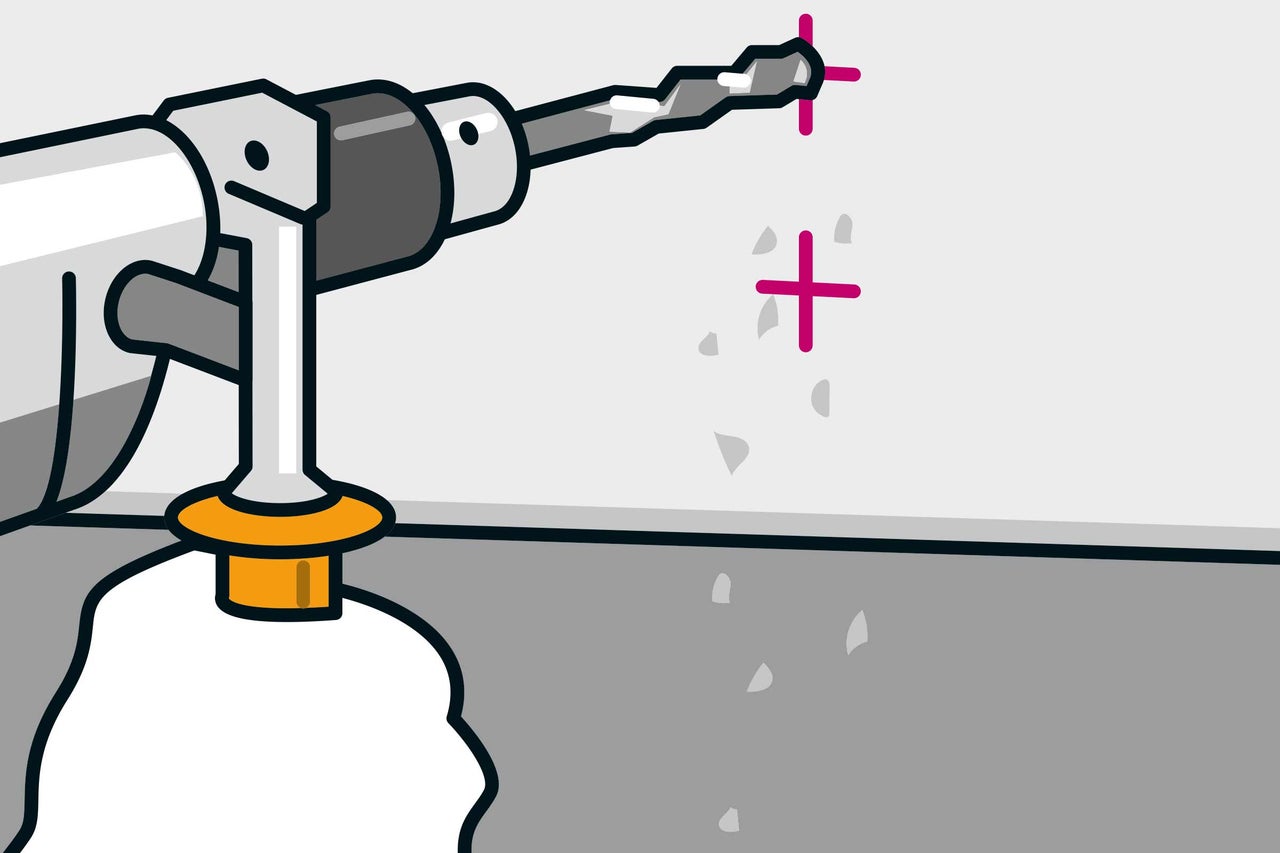

Löcher bohren

09

Jetzt werden die Bohrlöcher gebohrt: Wenn Du z. B. bei der Montage 12-mm-Schwerlastanker verwendest, benötigst Du einen 12-mm-Steinbohrer. Die Bohrlochtiefe entspricht der eben gemessenen restlichen Gewindelänge des Schwerlastankers. Bohre etwas tiefer, als der Schwerlastanker in das Loch eingeschlagen wird; markiere dazu die erforderliche Tiefe auf dem Bohrer oder nutze einen Anschlag an der Bohrmaschine. Reinige die Bohrlöcher vom Bohrstaub, z. B. durch Ausbürsten, Ausblasen oder Aussaugen.

 markise an der wand montieren anleitung as 09

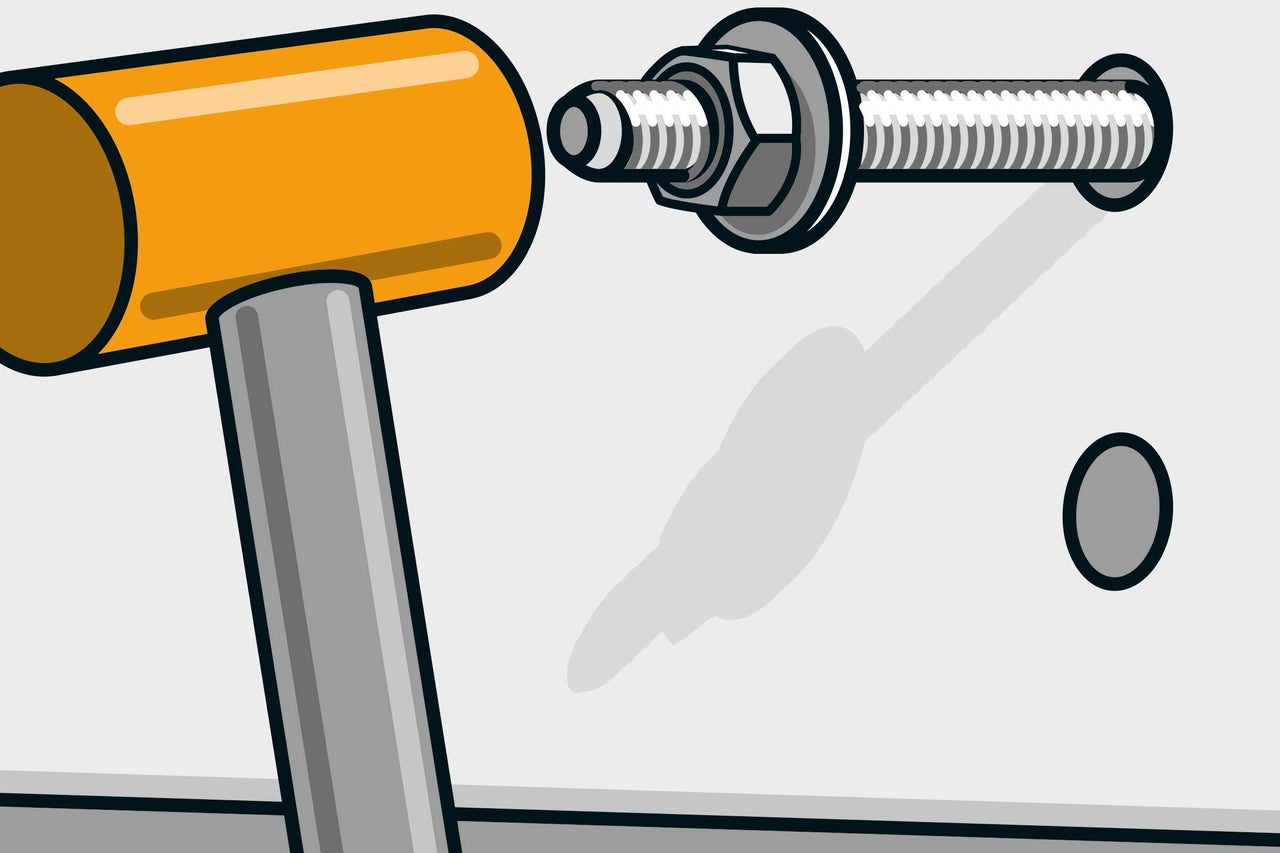

Schwerlastanker in die Bohrlöcher schlagen

10

Schlage die Schwerlastanker mit einem Plastikhammer bis zum eingestellten Anschlag in die Bohrlöcher. Verwende keinen Metallhammer, der könnte das Gewinde beschädigen. Drehe danach die Muttern mit Unterlegscheiben wieder ab.

 markise an der wand montieren anleitung as 10

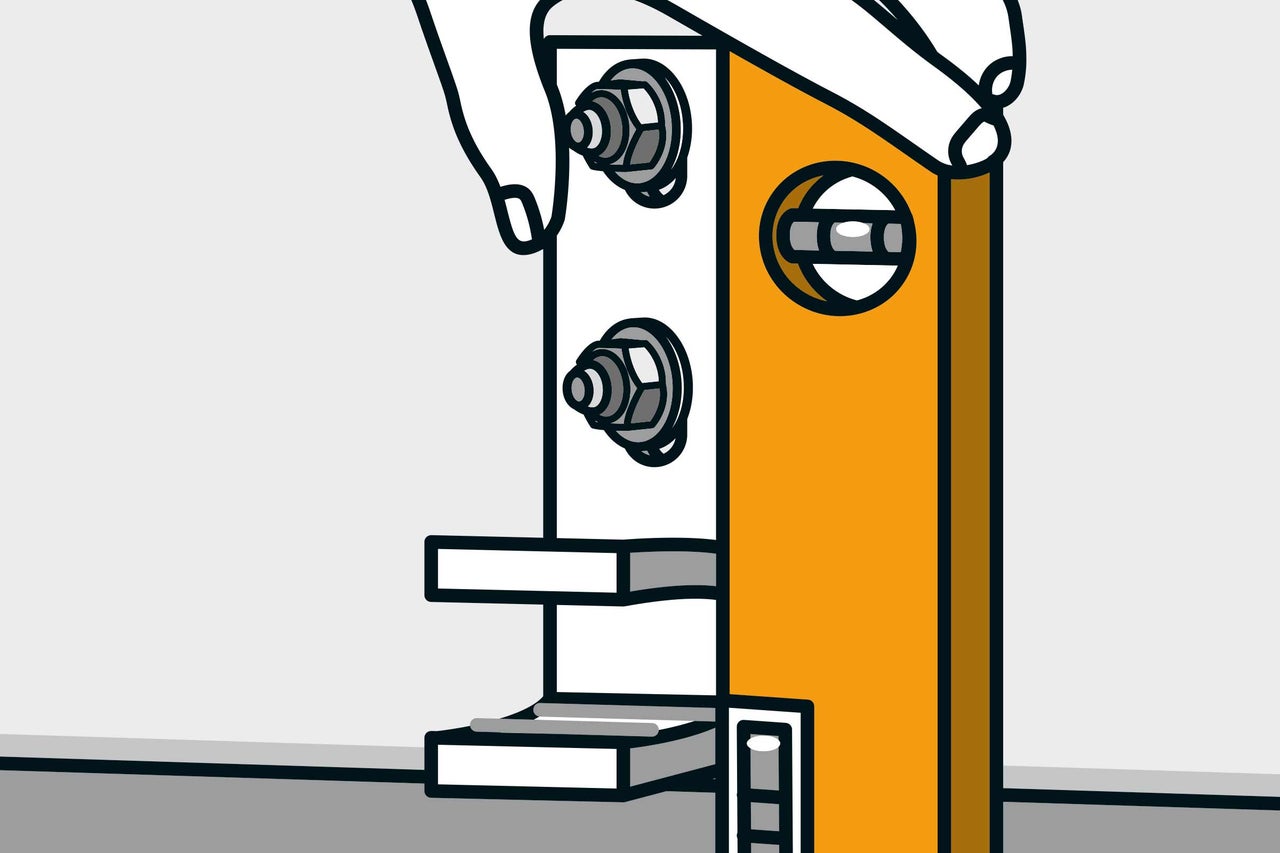

Konsolen auf Gewindebolzen schrauben

11

Stecke die Konsolen auf die Gewindebolzen und verschraube sie mit Unterlegscheiben und Muttern. Drehe die Muttern zuerst nur leicht an und richte die Konsolen mit der Wasserwaage aus.

 markise an der wand montieren anleitung as 11

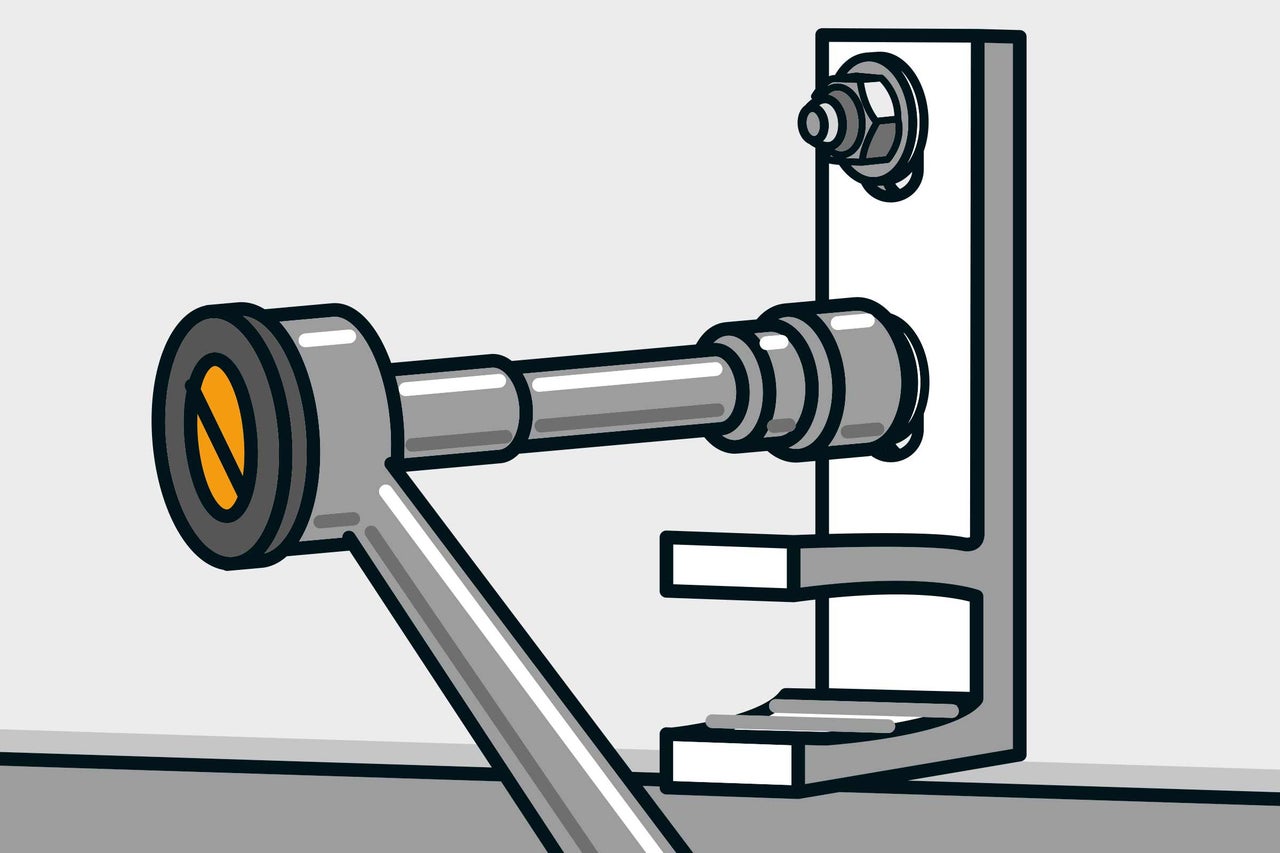

Muttern anziehen

12

Jetzt werden die Muttern endgültig angezogen: Wie fest Du sie anziehen musst, steht in der Anleitung der Markise.

 markise an der wand montieren anleitung as 12

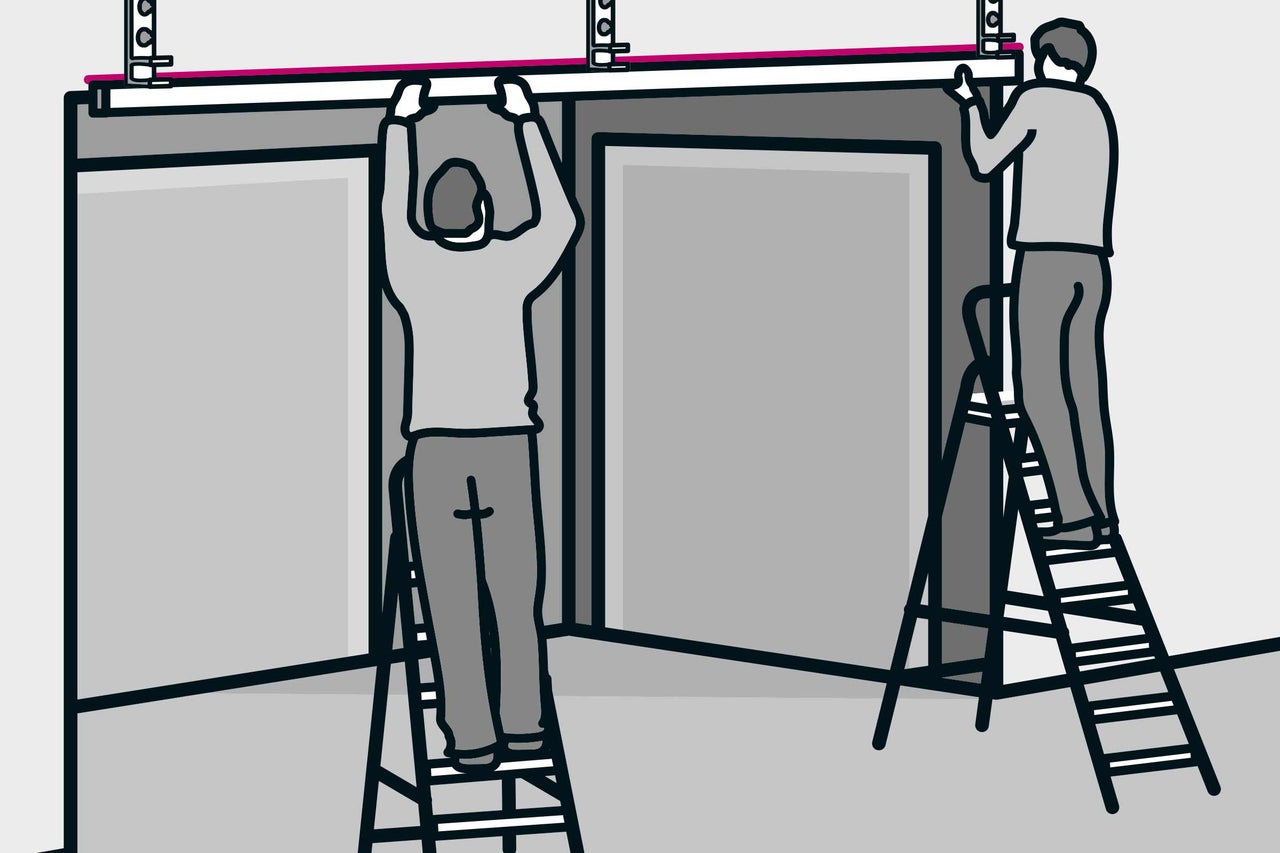

Flucht prüfen

13

Lege noch einmal die Richtlatte an die Konsolen an und prüfe, ob sie in einer Flucht und waagerecht ausgerichtet sind. Bei Bedarf musst Du einzelne Konsolen noch einmal lockern und die Höhe korrigieren. Durch die Langlöcher lassen sich die Konsolen in der Höhe verschieben. Prüfe abschließend, ob alle Schrauben nach Herstellervorgabe angezogen sind.

 markise an der wand montieren anleitung as 13

Markise befestigen

14

Jetzt wird die Markise auf die Konsolen gesteckt: Dazu brauchst Du je nach Markisengröße einen oder mehrere Helfer. Beachte, dass Markisen mit Motor auf einer Seite schwerer sind. Die Leitern müssen rutschfest und eben stehen und ein sicheres Arbeiten ermöglichen.

 markise am dachsparren montieren anleitung as 10

Markise ausrichten

15

Stecke die Markise mit dem Tragrohr in die Halterungen und richte sie mittig aus.

 markise am dachsparren montieren anleitung as 11

Sicherungsplatte einschieben

16

Vor dem Tragrohr wird in jede Konsole eine Sicherungsplatte eingeschoben...

 markise am dachsparren montieren anleitung as 12

Gegen Herausrutschen sichern

17

... und mit einer Schraube mit Mutter gegen Herausrutschen gesichert.

 markise am dachsparren montieren anleitung as 13

Markise einstellen

18

Um die Markise einzustellen, muss sie ausgefahren werden. Eine elektrische Markise musst Du dazu mit dem Stromnetz verbinden; dazu kannst Du eine Steckdose nutzen. Den endgültigen festen Anschluss muss ein geprüfter Elektriker vornehmen.

 markise am dachsparren montieren anleitung as 15

Einstellung prüfen

19

Ein Helfer hebt die ausgefahrene Markise vorne an, um die Gelenkarme beim Einstellen zu entlasten. Mit einer Wasserwaage kann die Einstellung geprüft werden.

 markise am dachsparren montieren anleitung as 16

Klemmschrauben am Gelenkarm lösen

20

Löse die beiden Klemmschrauben seitlich am Gelenkarm.

 markise an der wand montieren anleitung as 20

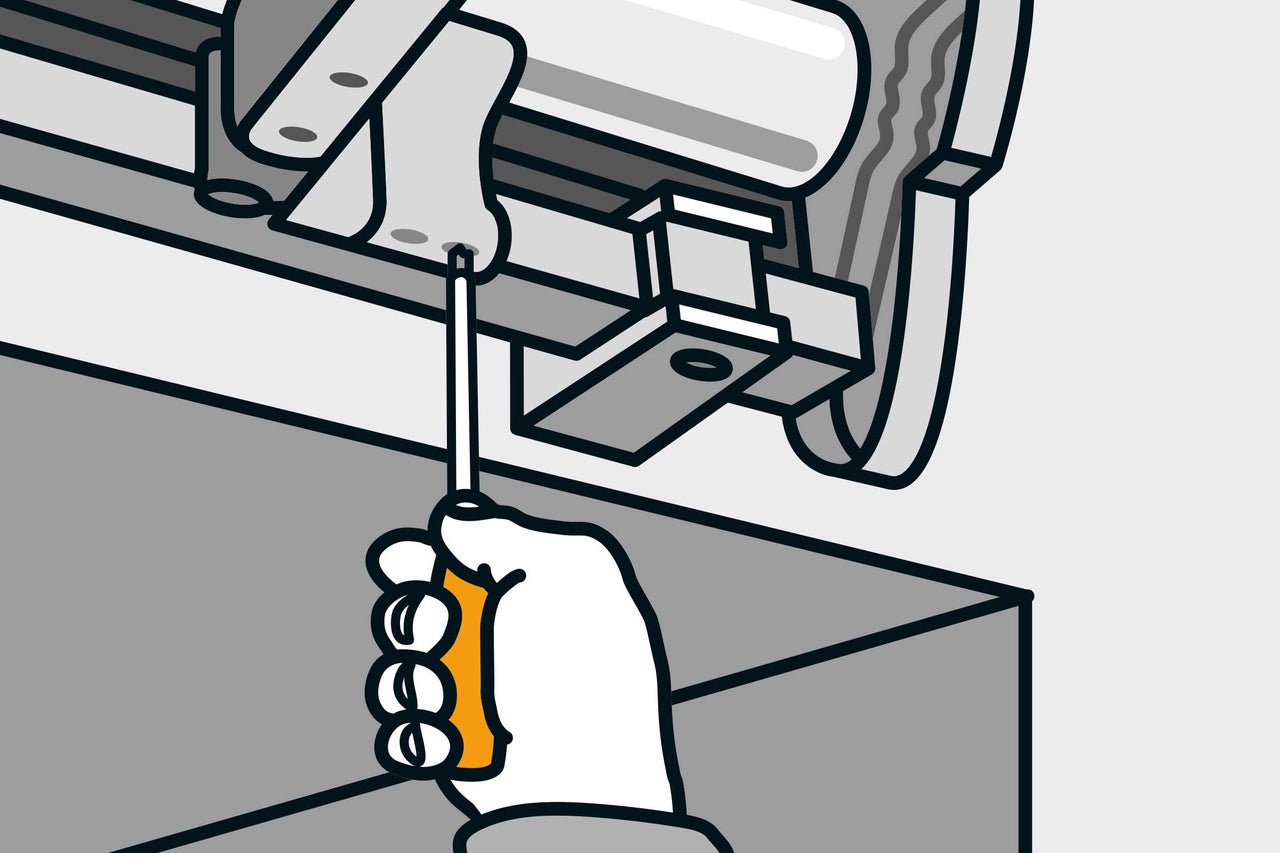

Klemmschrauben festziehen

21

Dann stellst Du mit den unteren Stellschrauben die Neigung des Gelenkarmes ein. Wenn alles passt, die Klemmschrauben wieder festziehen und die Markise einfahren.

 markise an der wand montieren anleitung as 21

Tipps und Tricks

Verwende kein Cutter-Messer zum Öffnen der Markisenverpackung und der Verpackungsfolie, sondern immer nur eine Schere. Das Zerschneiden des Stoffes mit einem Cutter-Messer ist der häufigste Reklamationsgrund.

Wenn Du eine Markise an Deinem Fertighaus befestigen möchtest, sind die Befestigungspunkte mit dem Fertighaushersteller abzustimmen.
