Heizkörper montieren

heizkoerper montieren

Du kannst enorme Kosten einsparen, indem Du Deine Heizkörper selber montierst. Alles, was Du dafür brauchst, sind ein wenig handwerliches Geschick und die folgende Anleitung.

Wir erklären Dir Schritt für Schritt, wie Du Deine Heizung ganz einfach selber einbaust. Also, los geht's!

Lesezeit 1 min. Heizkörper & Zubehör im Shop

Heizleistung ermitteln

Zunächst einmal muss die erforderliche Heizleistung ermittelt werden. Du kannst die benötigte Heizleistung entweder selbst, mithilfe einer klassischen Faustformeln ausrechnen oder Du lässt sie Dir von uns ermitteln, indem Du einen Fragebogen im Markt ausfüllst. Die Auswertung erhälst du dann innerhalb von 2 Werktagen.

Benötigte Heizleistung selbst ermitteln – so einfach geht's:

  • Raumgröße feststellen (z. B. 20 m2)
  • Gewünschte Raumtemperatur wählen
  • Heizleistung gemäß Baujahr Haus (W/m2) aus der Tabelle ablesen
  • benötigte Heizleistung des Raumes mit Faustformel berechnen – wir empfehlen, mit mindestens 100 W/m2 zu rechnen

Lufterwärmung

Auf kleiner Fläche erwärmen mehrlagige Heizkörper mehr Luft als einlagige Heizkörper und können dadurch mit geringerer Termperatur betrieben werden. Dies schafft ein angenehmes Raumklima.

Wärmestrahlung

Einlagige Heizkörper benötigen eine größere Sichtoberfläche und heizen durch Strahlung. Dadurch ist die Luftumwirbelung geringer als bei mehrlagigen Heizkörpern.

Heizkörpergröße bestimmen

Folgende Faktoren sind hierbei zu beachten:

  • die ermittelte, benötigte Heizleistung (siehe „1. Erforderliche Heizleistung ermitteln“)
  • Die Höhe der Vorlauftemperatur (Heizkesseleinstellung)
  • bauliche Einschränkungen (z. B. Fensternische)
  • die Größe des Heizkörpers (Oberfläche, Heizkörpertyp)
  • Entscheidung, ob Heizkörper mitnehmen oder bestellen

Tipps

  • Geräusche im Leitungssystem der Heizung werden oft von eingeschlossener Luft verursacht. Abhilfe schafft das Entlüften am Entlüftungsventil des Heizkörpers (Entlüftungsschlüssel liegt dem Heizkörper bei). Einfacher geht es mit einem automatischen Entlüftungsventil.
  • Um die volle Leistungsfähigkeit des Heizkörpers zu nutzen, diesen nach Möglichkeit nicht verkleiden.
  • Montiere neue Heizkörper immer mit der umhüllenden Schutzverpackung. So kann der neue Heizkörper bei der Montage nicht zerkratzen.

Das brauchst Du bei einem Heizkörper mit 4 Anschlüssen

Das brauchst Du bei einem Heizkörper mit 6 Anschlüssen

Arbeitsschritte

Standort für Heizkörper festlegen

01

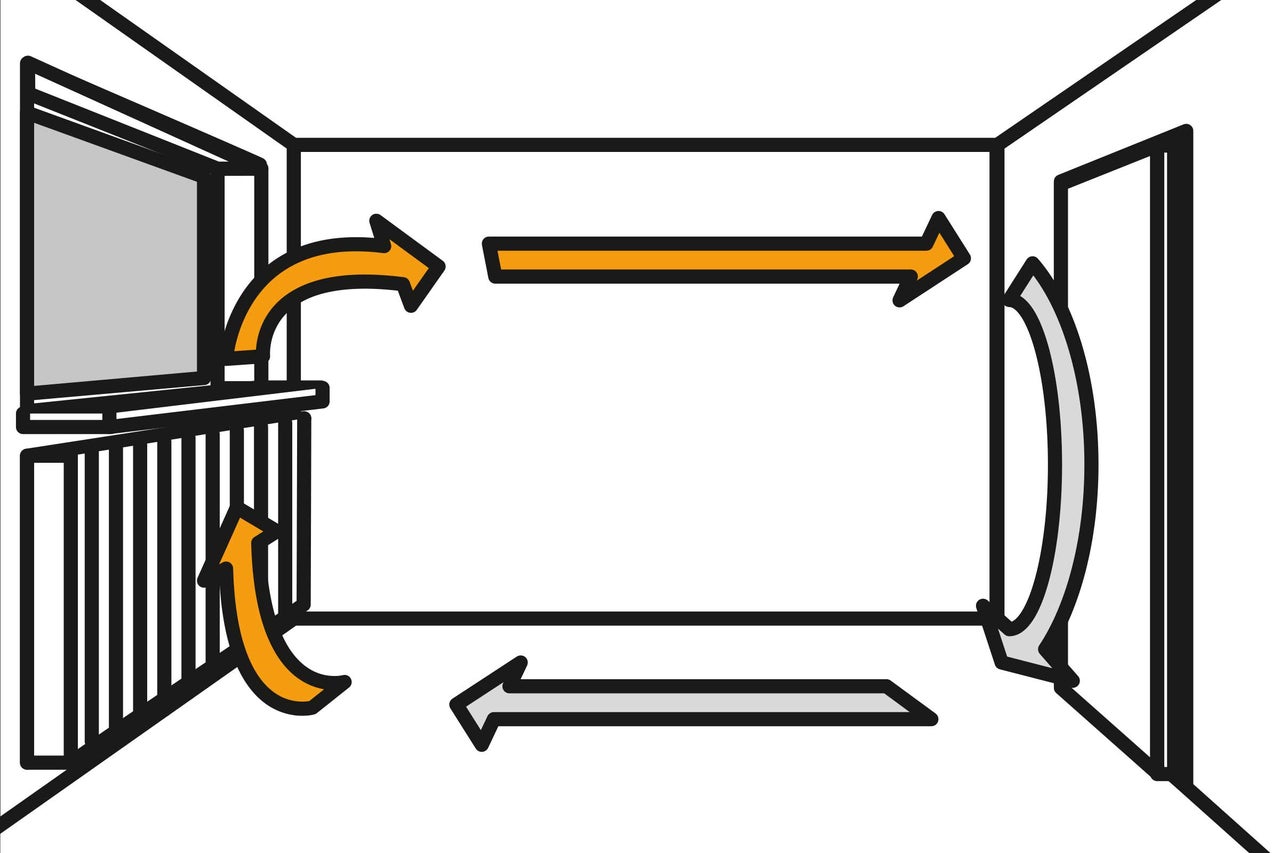

Der beste Montageort für den Heiz­körper ist unterhalb der Fensteröffnung. Dort ist die Luft­zir­kulation am besten, die für eine gleich­mäßige Wärmeverteilung im Raum sorgt: Die Raum­luft wird am Heiz­körper erwärmt und steigt nach oben, kalte Luft strömt z. B. durch Tür­öffnungen nach, die Luft im Raum zirkuliert.

heizkoerper montieren anleitung as 01
heizkoerper montieren anleitung as 01

Befestigungskonsole montieren

02

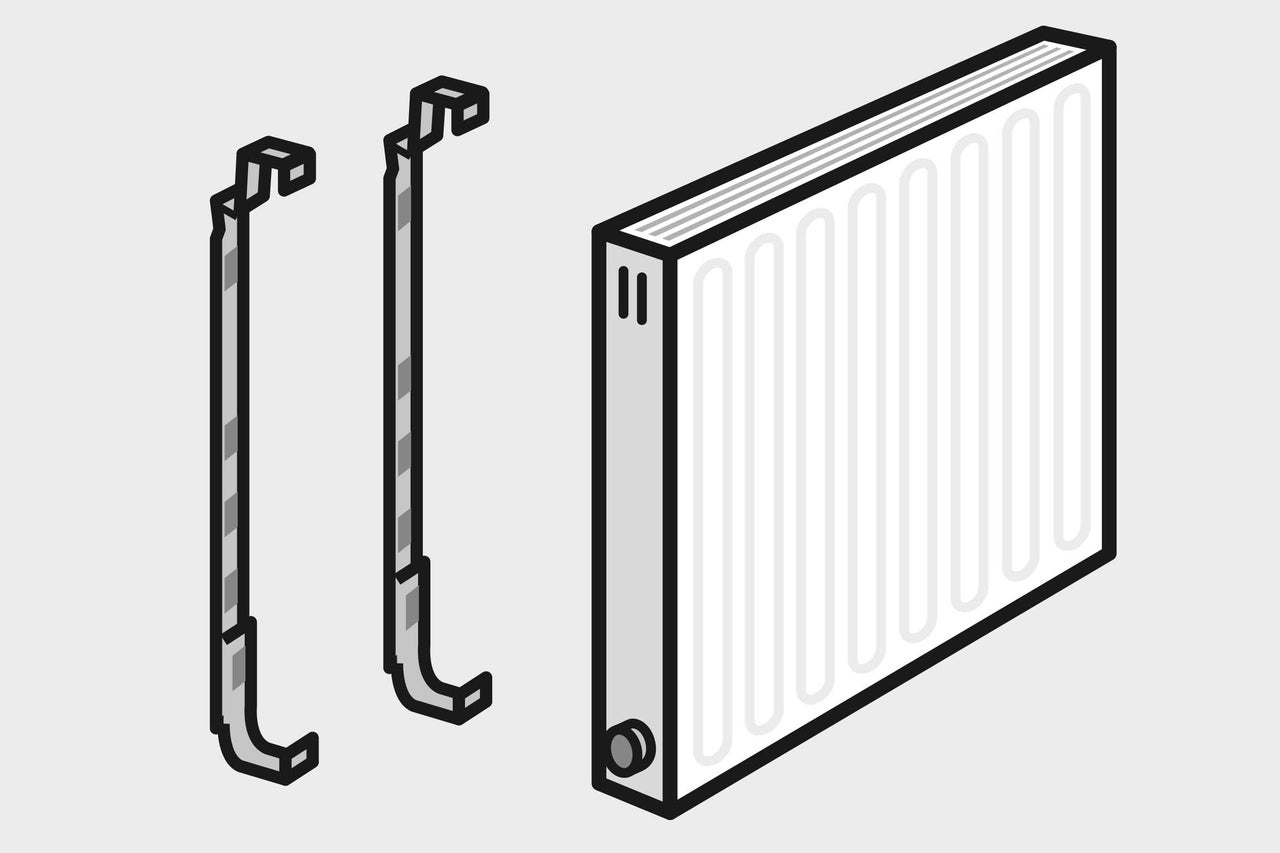

Der Heizkörper wird mit einer Heizkörperkonsole befestigt. Wähle diese passend zur Bau­höhe des Heizkörpers.

heizkoerper montieren anleitung as 02
heizkoerper montieren anleitung as 02
03

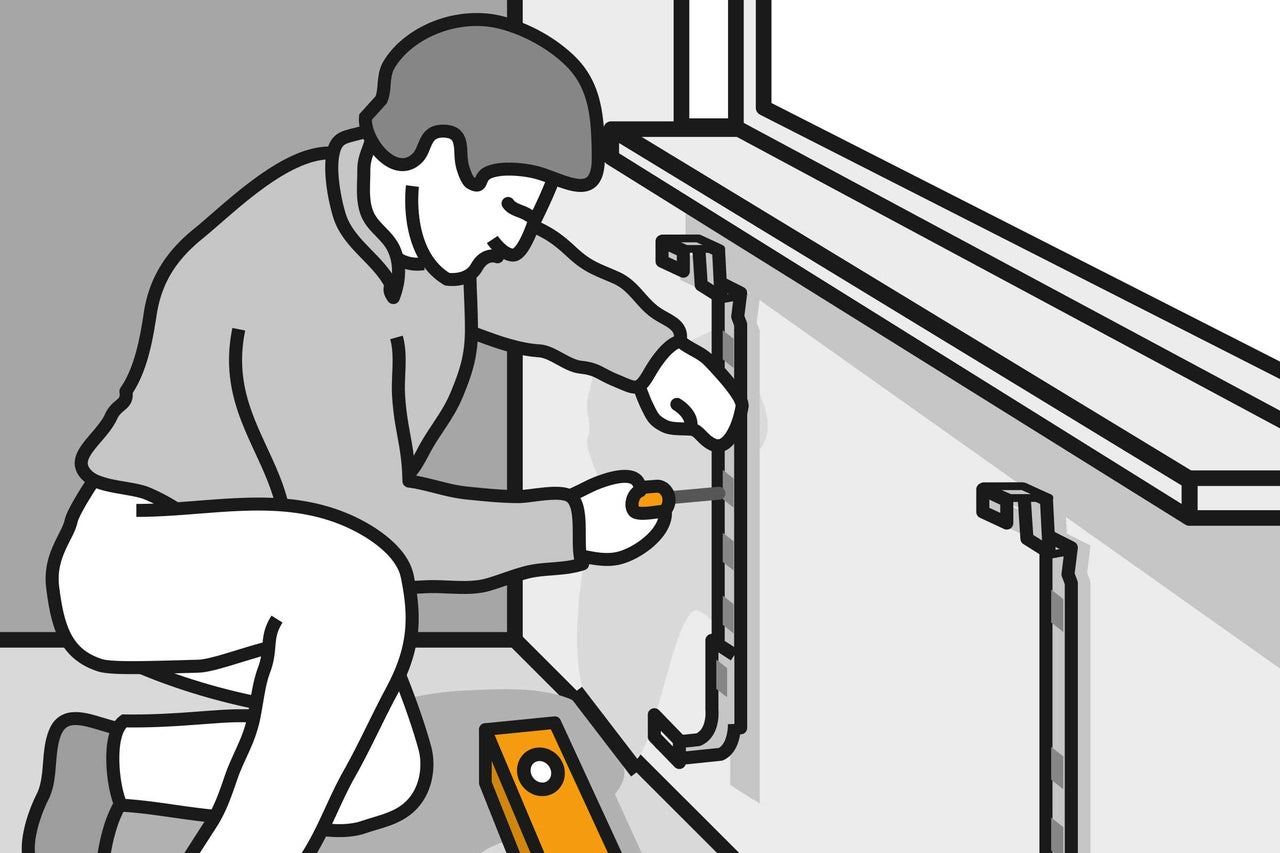

Bestinmme die Höhe der Be­festi­gungs­löcher für die Wandbe­festigung so, dass der Heizkörper zum Boden mind. 15 cm und nach oben zu einer Fenster­bank mind. 10 cm Luft hat. Konsolen andübeln.

heizkoerper montieren anleitung as 03
heizkoerper montieren anleitung as 03
04

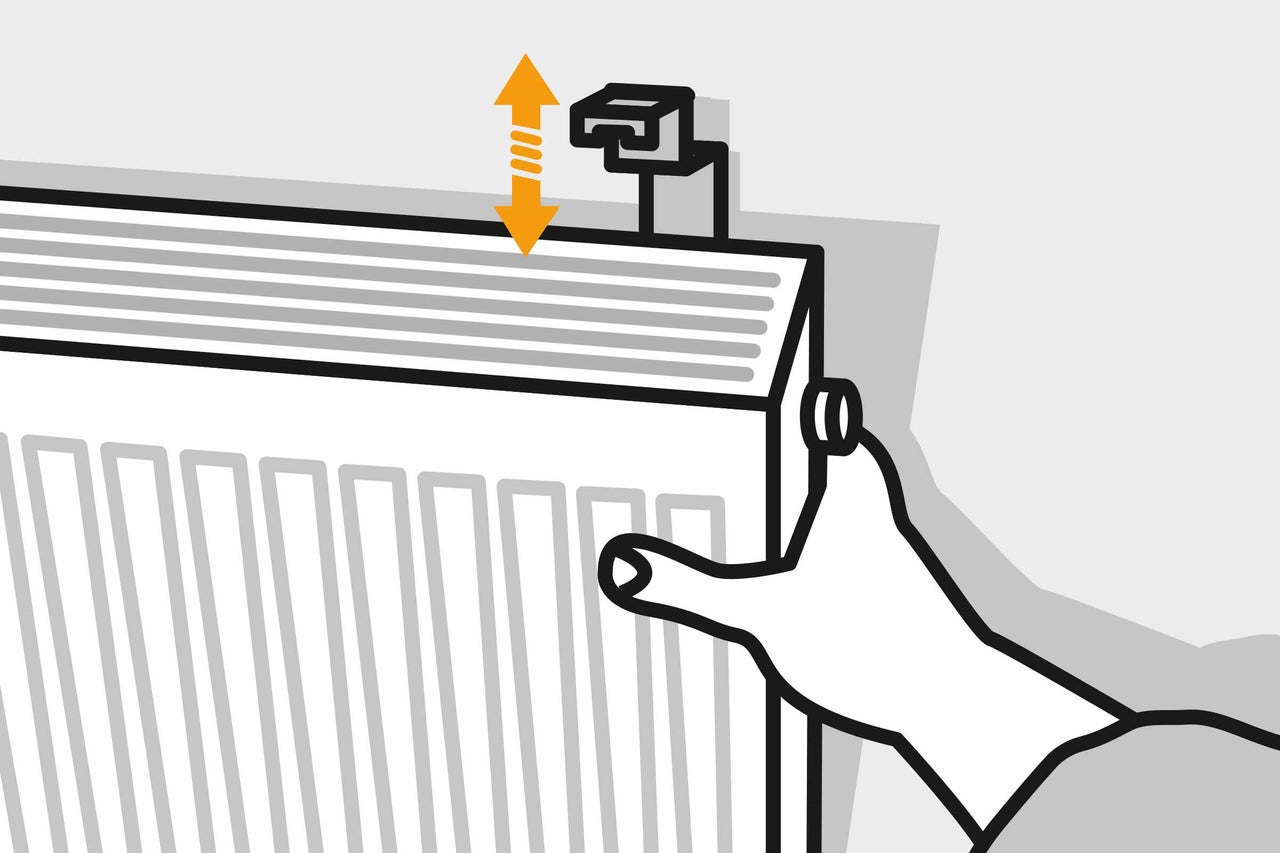

Dann den Heizkörper in die unteren Greifarme einhängen und oben mit der Snapfix-Verbindung festklemmen.

heizkoerper montieren anleitung as 04
heizkoerper montieren anleitung as 04

Kompaktheizkörper/Ventilheizkörper auswählen

05

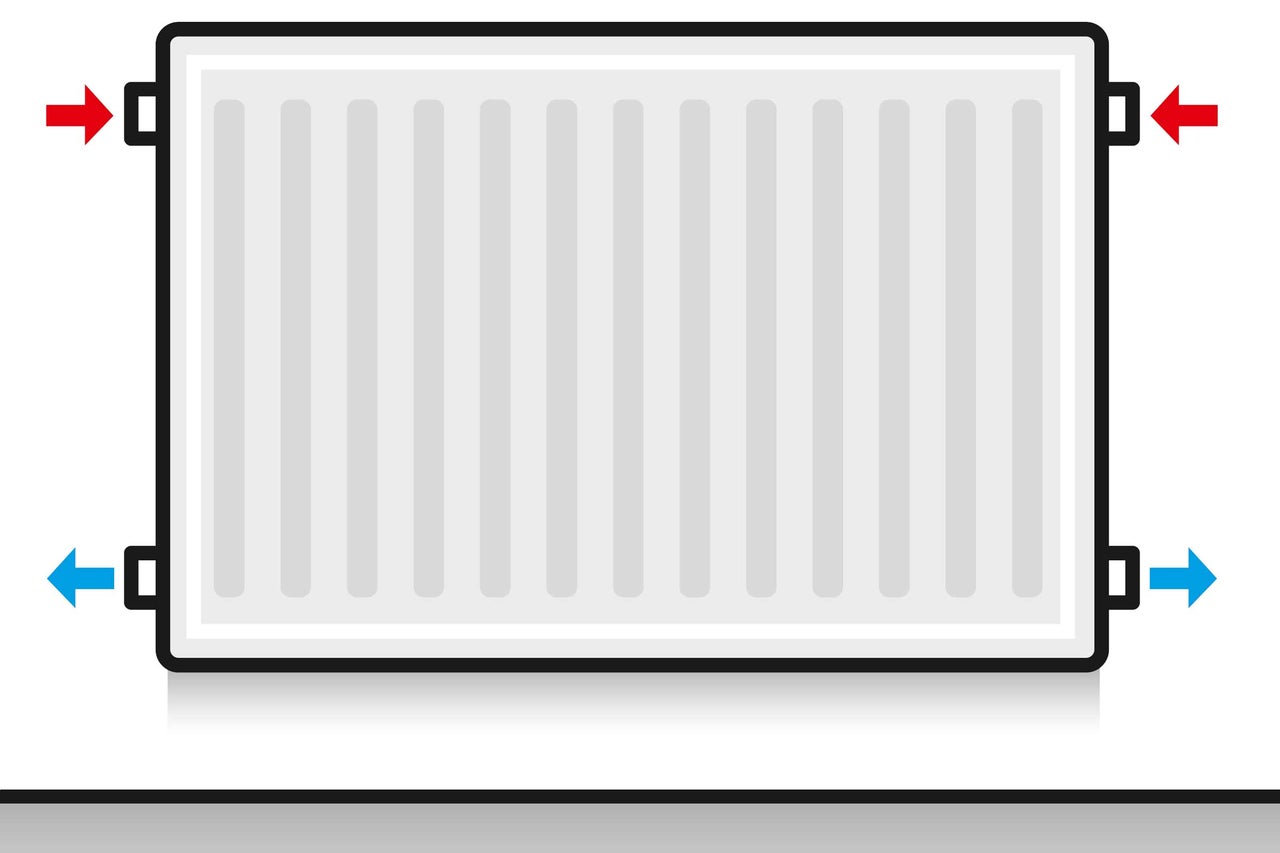

4-fach-Kompaktheizkörper haben 2 Vor- und 2 Rücklaufanschlüsse. Die seitlichen Anschlüsse können frei gewählt werden, also z. B. Vorlauf links oben und Rücklauf rechts unten oder umgekehrt oder nur auf einer Seite. Montiere das Thermostatventil am Vorlaufanschluss.

heizkoerper montieren anleitung as 05
heizkoerper montieren anleitung as 05
06

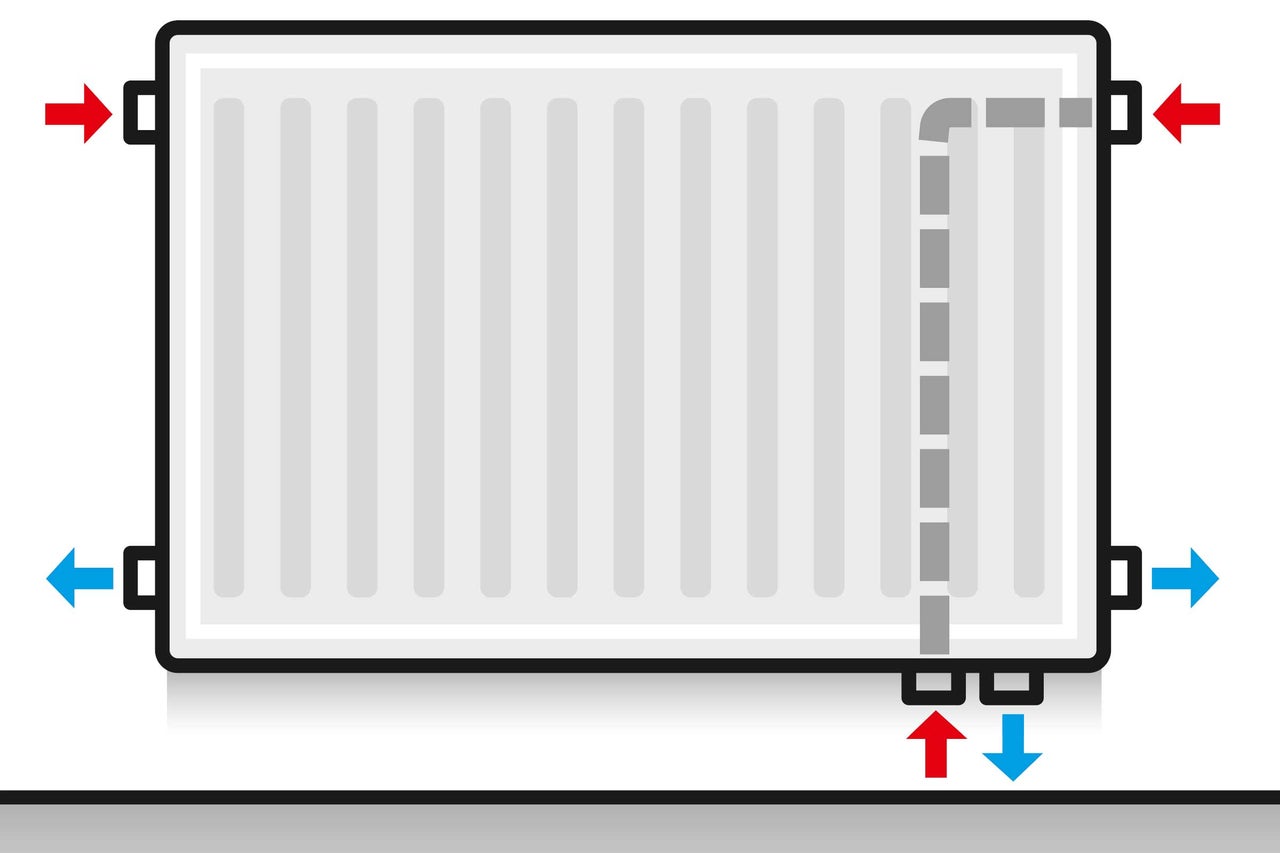

Der 6-fach-Ventilheizkörper hat an der Unterseite zusätzlich einen Vor- und einen Rücklaufanschluss. Die kannst Du bei einer Rohrführung unter dem Estrich nutzen. Der zusätzlich benötigte Thermostatventileinsatz sitzt hinter der Heizkörperverkleidung. Von außen wird noch ein Thermostatkopf montiert.

heizkoerper montieren anleitung as 06
heizkoerper montieren anleitung as 06

Anschlussleitungen verlegen

07

Nach der Montage des Heizkörpers werden die Anschlüsse für den Vor- und Rücklauf montiert. Die An­schlüs­se dürfen nicht verwechselt werden! Schließe den Vor- und den Rücklauf am besten mit je einem Anschlussventil (Heizkörperverschraubung) an. Falls die Rohre aus der Wand kommen, wird ein Eck-Anschlussventil verwendet. Kommen sie dagegen aus dem Boden, z. B. für 6-fach-Ventilheizkörper, verwendest Du ein Durch­gangs-Anschluss­ventil.

heizkoerper montieren anleitung as 07
heizkoerper montieren anleitung as 07

Thermostatventil montieren

08

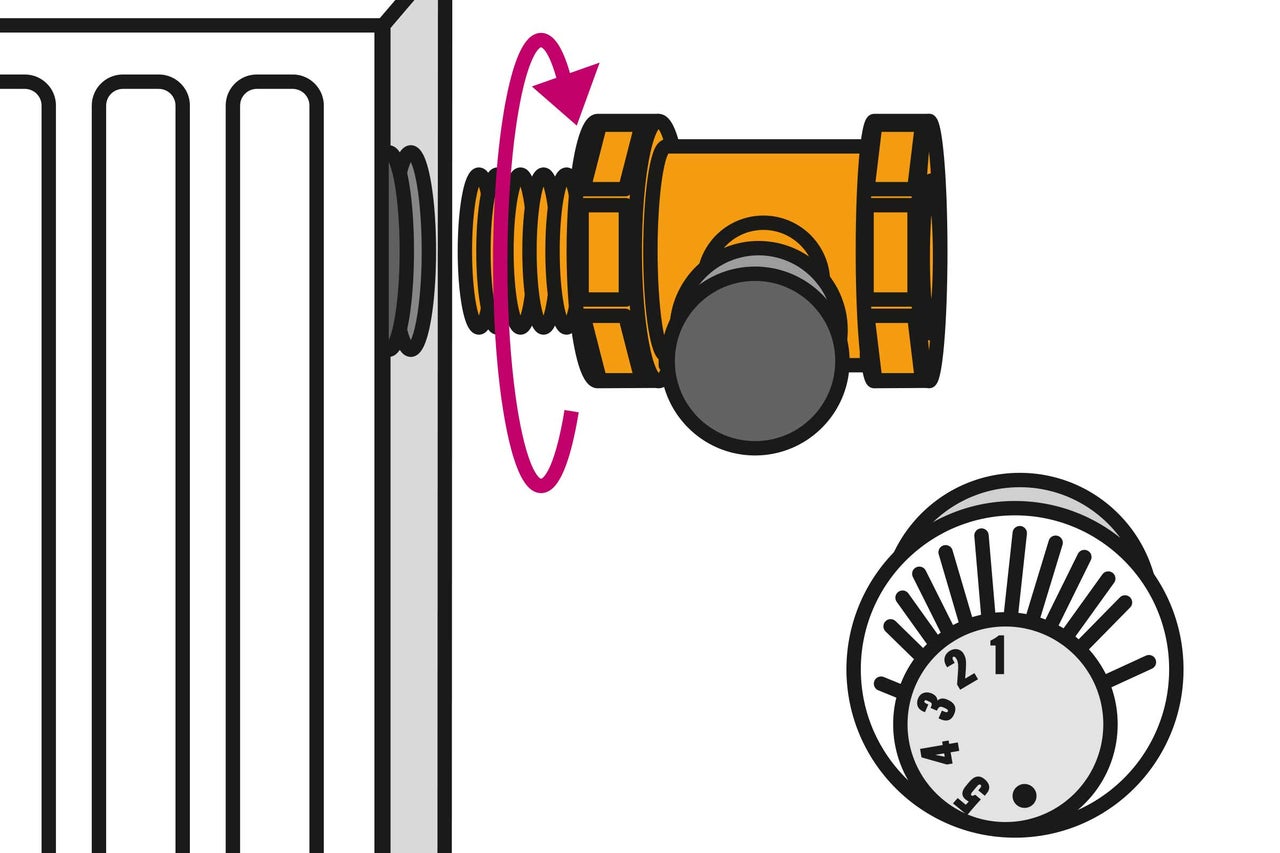

Das Thermostatventil-Unterteil (4-fach-Kompaktheizkörper) mit Hanf abdichten und in die Vorlauföffnung von Hand eindrehen. Dann mit einem passenden Gabel­schlüssel eindrehen, bis der Anschluss-Stutzen für das Oberteil nach vorne zeigt. Entferne die Kunststoffabdeckung und schraube das Thermostatventil-Oberteil auf­. Montiere an der gegenüberliegenden, obe­ren An­schluss-Öffnung einen Luft­stopfen. Alle weiteren An­schluss­öffnungen mit Blind­stopfen ver­schlie­ßen.

heizkoerper montieren anleitung as 08
heizkoerper montieren anleitung as 08
