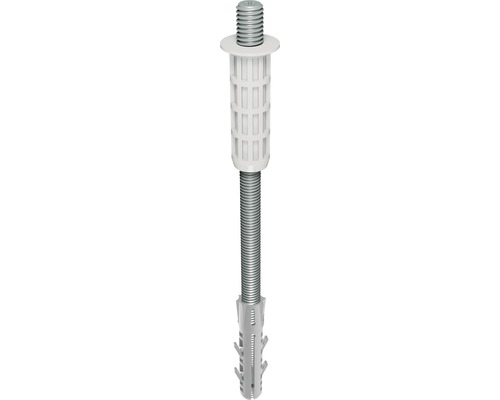

Dämmstoffdübel Tox Dübel Thermo Proof Mini Ø8x120 mm 2 Stück

Befestigung

Dämmstoffdübel

8 mm

14 mm

120 mm

2 Stück

Beton, Mauerziegel, Lochstein m. dichtem Gefüge, Porenbeton, Dämmstoffplatten (Polystyrolplatten, Polyurethan, Hartschaumplatte, etc.)

Außen, Innen

Kunststoff, Stahl

90 mm

70 mm

TX

Metrisches Gewinde

Vollgewinde

2 x Iso Spacer, 2 x Gewindestange M8, Montagegewindestift M6/M10, 2 x Spreizdübel Barracuda 14/70 mm, 2 x Spreizdübel Barracuda 5/25 mm, 2 x Flexi Cap M10

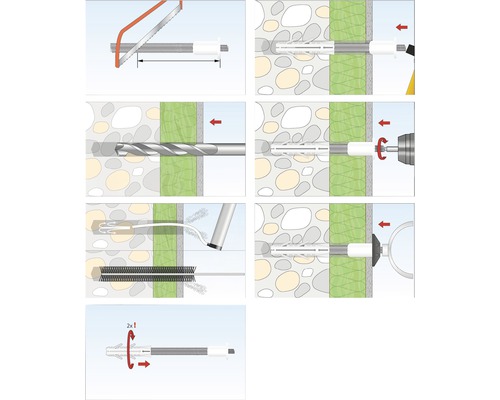

Gewindestange auf die benötigte Länge kürzen. Bohrloch mit Ø14 mm im Baustoff erstellen(Bohrlochtiefe 90 mm + WDVS). Bohrloch reinigen. Barracuda 14/70 mir max. zwei Umdrehungen auf die Gewindestange aufdrehen. Den vormontierten Thermo Proof Mini in das Bohrloch einschlagen, bis der Iso-Spacer mit der Außenwand bündig ist. Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt. Für Regenfallrohrbefestigung: Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren. Für Montage mit M6 Schraube: Montagegewindestift ausdrehen. Befestigung des Anbauteils mit M6 Schraube. Für Montage mit Spannplattenschraube 3-5 mm: Montagegewindestift ausdrehen. Barracuda 6/25 in den Iso-Spacer einschlagen. Befestigung des Anbauteils mit einer Ø3,0-5.0 Schraube.

Galvanisch verzinkt

1VVS

4049563030068
