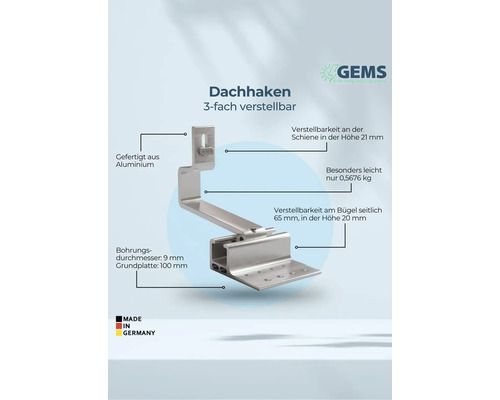

Dachhaken für PV-Module One3ase 3-fach verstellbar auf Schrägdach Aluminium 100 mm

Der Dachhaken Aluminium 3-fach verstellbar One3ase ist die optimale Lösung für die Befestigung von Photovoltaik-Modulen auf Schrägdächern mit Holzsparren und Pfannendach. Hergestellt aus hochwertigem Aluminium, bietet dieser Dachhaken eine langlebige und wetterbeständige Befestigungslösung.
Eigenschaften und Vorteile:
• Dreifache Verstellbarkeit: Der Dachhaken ist in drei Dimensionen verstellbar, wodurch eine flexible Anpassung an verschiedene Dachstrukturen ermöglicht wird.
• Torx40 Antrieb: Der Antrieb mit Torx40 sorgt für eine sichere und feste Verschraubung, was die Stabilität der Installation erhöht.
• Leichtgewicht: Das verwendete Aluminium ist besonders leicht und erleichtert somit die Handhabung und Montage erheblich.
• Exzellente Verstellmöglichkeiten: Die Höhe und Seitenausrichtung von Fuß und Bügel lassen sich präzise einstellen, um eine optimale Positionierung zu gewährleisten.
• Höhenverstellung: Die Montageschienen bieten eine Höhenverstellung bis zu 20 mm, um sich den Gegebenheiten vor Ort anzupassen.
• Vormontiert: Der Dachhaken wird vollständig vormontiert geliefert, was die Installationszeit reduziert und die Fehlerquote bei der Montage minimiert.
Empfohlene Befestigung:
Zur Befestigung des Dachhakens auf den Sparren empfehlen wir die Verwendung von Tellerkopf-Holzbauschrauben mit Schneidkerbe in den folgenden Größen:
• 8,0 x 80 / 72 TX40 (Art.-Nr. 05800215)
• 8,0 x 100 / 80 TX40 (Art.-Nr. 05800214)

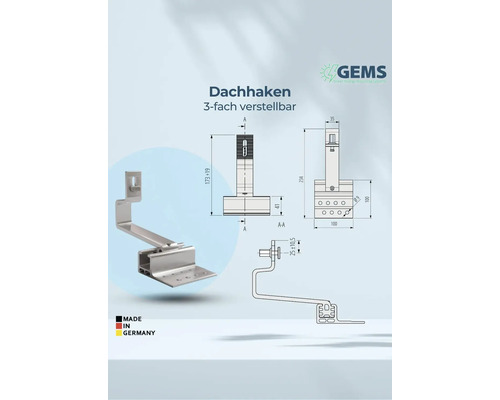

Technische Daten:
• Fußbreite: 100 mm
• Seitleiste Verstellweg: 65 mm
• Fußbohrung: 9 mm
• Dachlattenhöhe: 40 – 51 mm
Anwendungshinweis:
Bei der Installation der Dachhaken muss die geltende bauaufsichtliche Zulassung zwingend eingehalten werden, insbesondere sind die vorgeschriebenen Rand- und Achsabstände zu beachten. Bei Verwendung von Konterlatten sollten entsprechend längere Schrauben eingesetzt werden.
Der Dachhaken Aluminium 3-fach verstellbar One3ase bietet eine flexible, sichere und dauerhafte Lösung für die Befestigung Ihrer Solarmodule auf Schrägdächern. Vertrauen Sie auf die Qualität und Zuverlässigkeit von GEMS für Ihre Photovoltaik-Anlagen.
