Badewannenarmatur montieren

Badewannenarmatur montieren? Schnell und einfach selbst gemacht mit der HORNBACH Meisterschmiede! Wie Du die Badewannenarmatur fachgerecht anschließt und montierst erfährst Du in unserer Anleitung.

Lesezeit 1 min.
Herausforderung
Macher 1

Das brauchst Du für Dein Projekt

Schritt für Schritt

Armatur montieren

01

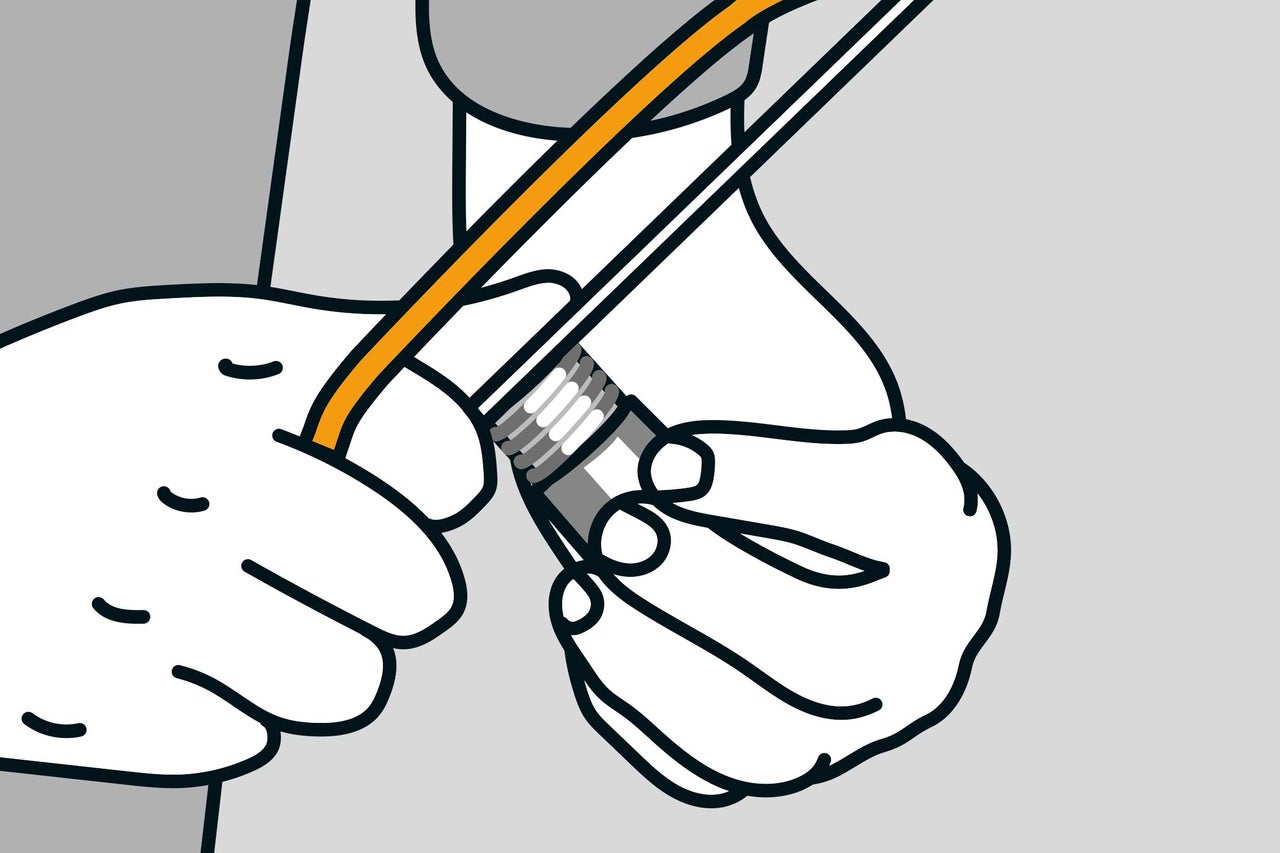

Sperre zuerst die Wasserzufuhr für die Wannenarmatur ab. Drehe dann die beiden Baustopfen aus den Wandanschlüssen heraus. Nun wird die Tiefe zwischen Fliesenoberkante und Wandanschluss mit dem Zollstock gemessen. Damit bestimmst Du das Maß für die Hahnverlängerungen, mit denen Du die Anschlüsse bis zur Fliesenoberkante verlängerst.

Die Hahnverlängerungen werden mit Dichtungshanf abgedichtet. Damit der Hanf auf dem glatten Gewinde nicht abrutscht, wird das Gewinde aufgeraut. Fahre dazu mit dem Sägeblatt einer Metallbügelsäge ein paar mal quer über die Gewindegänge. Setze den Hanf vorne am Gewinde an und drehe ihn in die Gewindegänge ein. Auf den Hanf kommt noch Dichtpaste. Trage etwas Paste auf und verreibe sie auf dem Hanf.

badewannenarmatur montieren anleitung as 01
badewannenarmatur montieren anleitung as 01
02

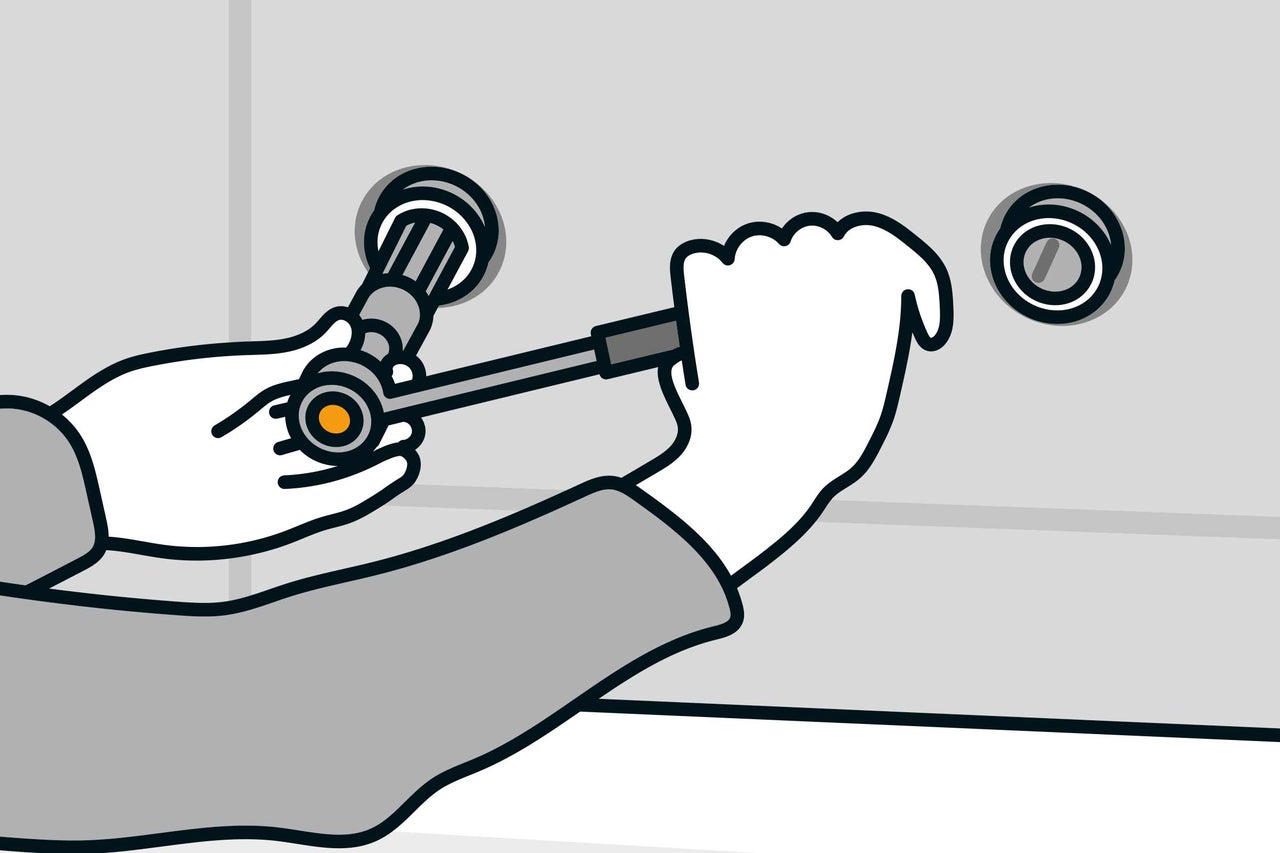

Die beiden Hahnverlängerungen werden mit einem Universalschlüssel für Ventilnippel eingedreht. Als Antrieb für den Universalschlüssel dient eine Umschaltknarre.

Wenn sich die Verlängerung nicht weit genug eindrehen lässt, hast Du zu viel Hanf auf das Gewinde gewickelt. Drehe die Hahnverlängerung wieder komplett aus dem Wandanschluss heraus und dichte noch einmal ganz neu ab, diesmal mit 1 oder 2 Umdrehungen weniger. Trage auch die Abdichtpaste neu auf.

Wenn sich die Verlängerung bis zum Anschlag leicht eindrehen lässt, hast Du zu wenig Hanf auf das Gewinde gewickelt. Drehe die Hahnverlängerung wieder komplett aus dem Wandanschluss heraus und dichte noch einmal ganz neu ab, diesmal mit 1 oder 2 Umdrehungen mehr. Trage auch die Abdichtpaste neu auf.

badewannenarmatur montieren anleitung as 02
badewannenarmatur montieren anleitung as 02
03

Vor der Montage der Badewannenarmatur müssen S-Anschlüsse in die Hahnverlängerungen eingedreht werden. Die S-Anschlüsse dienen dazu, den Abstand der beiden Wandanschlüsse auf die Breite der verwendeten Armatur einzustellen. Gleichzeitig kannst Du auch die Höhe der beiden Wandanschlüsse ausgleichen, falls diese nicht exakt auf einer Höhe sitzen.

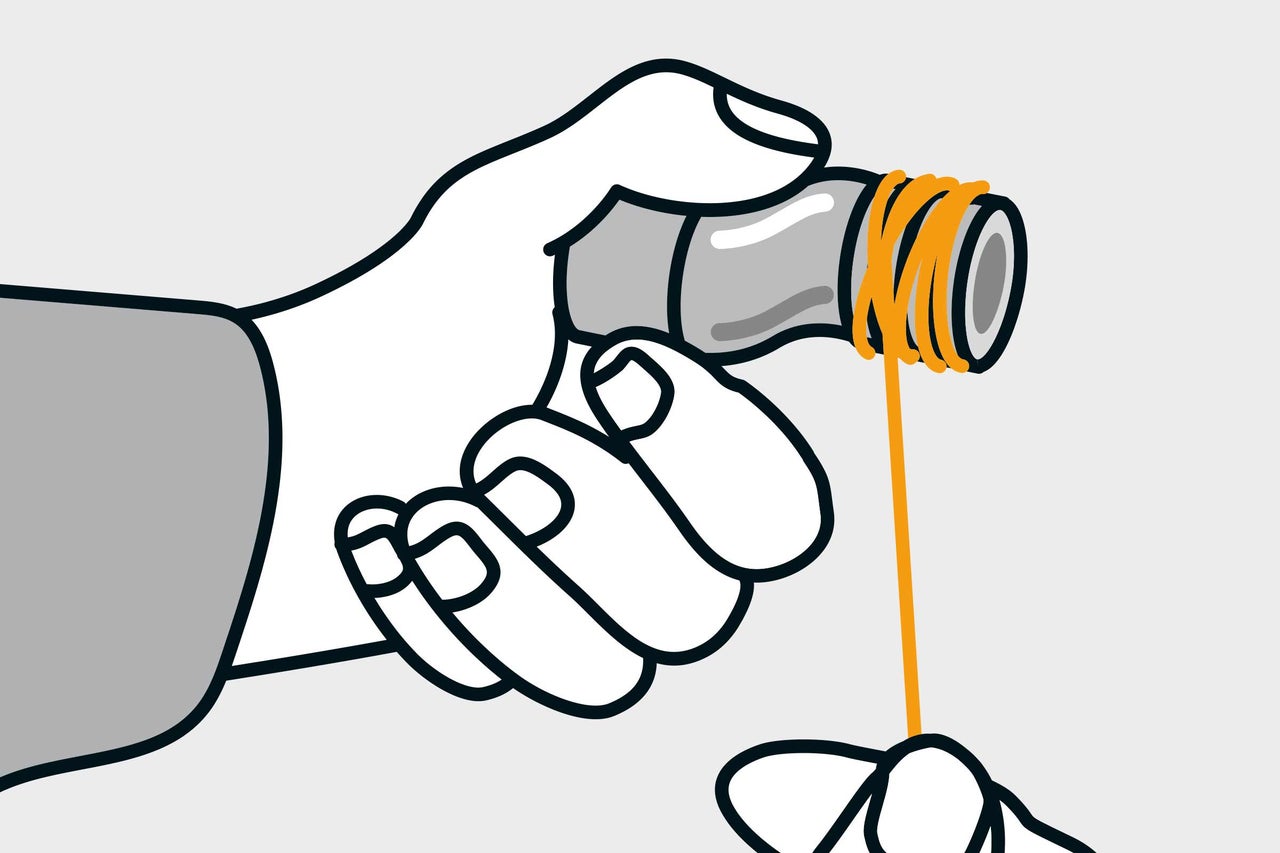

Dichte die Einschraubgewinde an den S-Anschlüssen mit Gewindedichtfaden ab: Raue das Gewinde dazu mit einem Sägeblatt auf. Lege den Gewindedichtfaden dann diagonal über das Gewinde und drehe ihn in Gewinderichtung mit Spannung auf. Den Faden dabei nicht direkt in die Gewindegänge eindrehen.

badewannenarmatur montieren anleitung as 03
badewannenarmatur montieren anleitung as 03
04

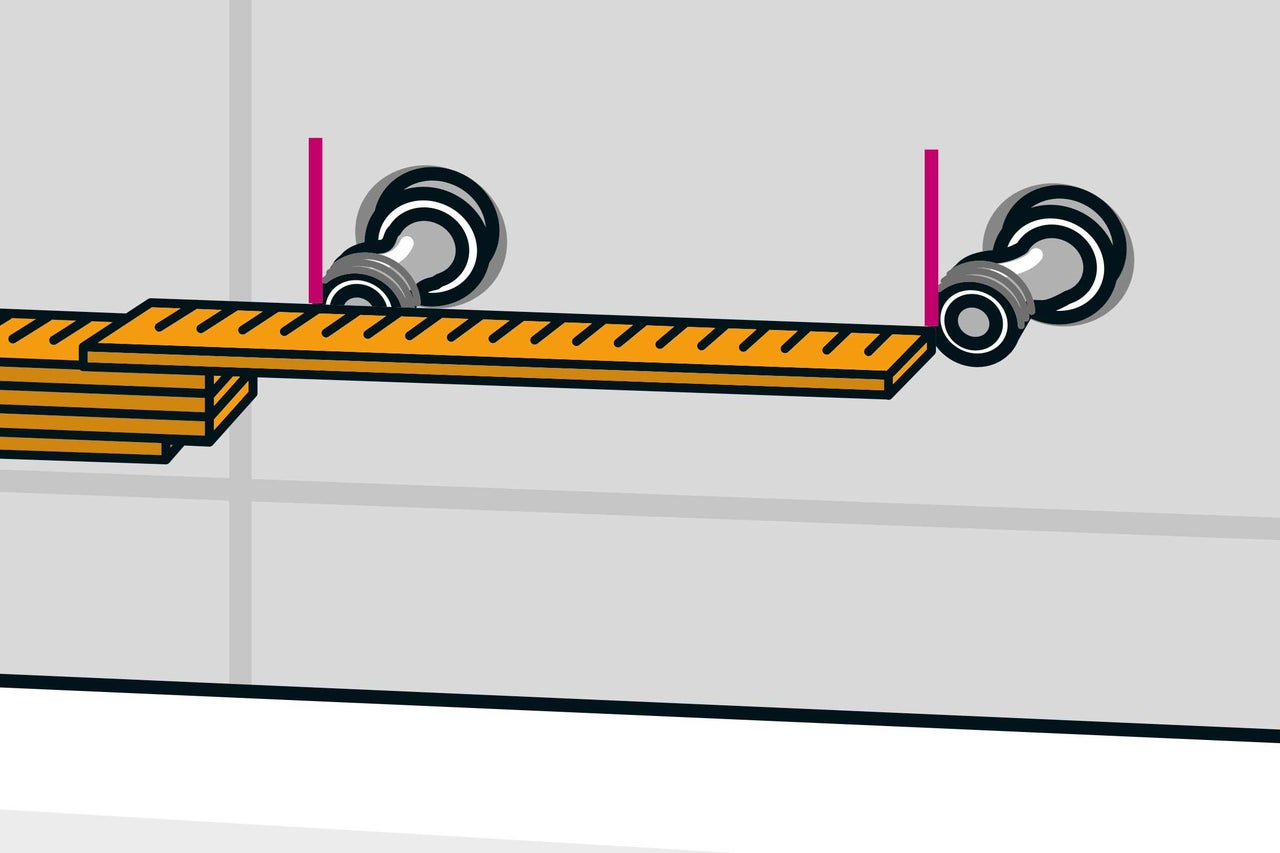

Dann drehst Du die S-Anschlüsse mit einem Maulschlüssel in die Wandanschlüsse. Richte sie auf die benötigte Breite aus.

Wenn die Wandanschlüsse einen größeren Abstand haben als die Anschlüsse der Armatur, musst Du die S-Anschlüssenach innen verdrehen.

Wenn die Wandanschlüsse einen kleineren Abstand haben als die Anschlüsse der Armatur, musst Du die S-Anschlüssenach außen verdrehen.

Ein Zurückdrehen der S-Anschlüsse ist bei Verwendung von Gewindedichtfaden in geringem Maß möglich. Richte die Anschlüsse mit einer Wasserwaage zueinander aus.

badewannenarmatur montieren anleitung as 04
badewannenarmatur montieren anleitung as 04
05

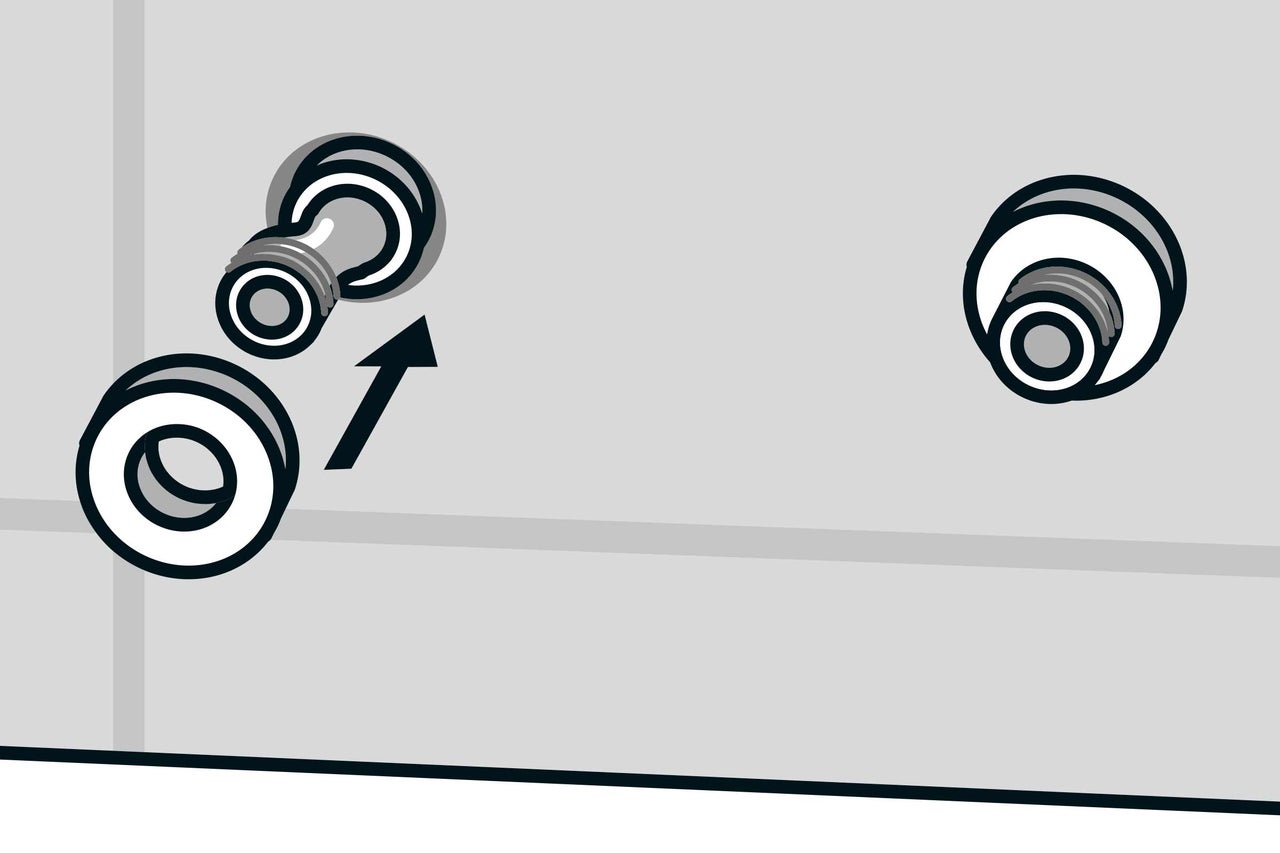

Nach dem Ausrichten steckst Du die beiden Rosetten derBadewannenarmatur auf die S-Anschlüsse.

badewannenarmatur montieren anleitung as 05
badewannenarmatur montieren anleitung as 05
06

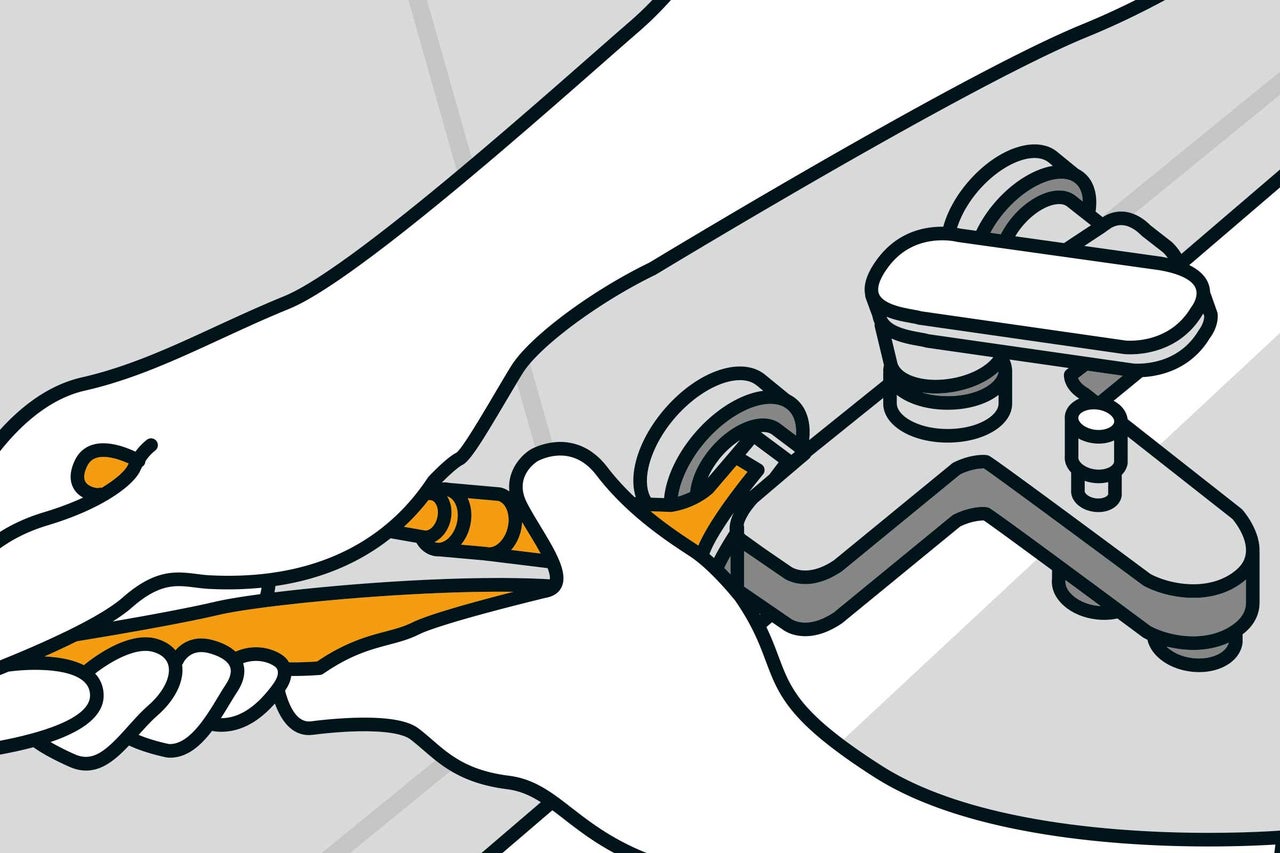

Lege die Gummidichtringe in die Armaturenanschlüsse ein. Setze nun die Armatur an die S-Anschlüsse an. Die Überwurfmuttern der Armatur kannst Du zuerst von Hand auf die Anschlüsse aufdrehen. Zum endgültigen Festdrehen kannst Du eine Armaturenzange mit Kunststoffbacken verwenden. Verwende auf keinen Fall Werkzeug, das die Armatur zerkratzen kann.

badewannenarmatur montieren anleitung as 06
badewannenarmatur montieren anleitung as 06
07

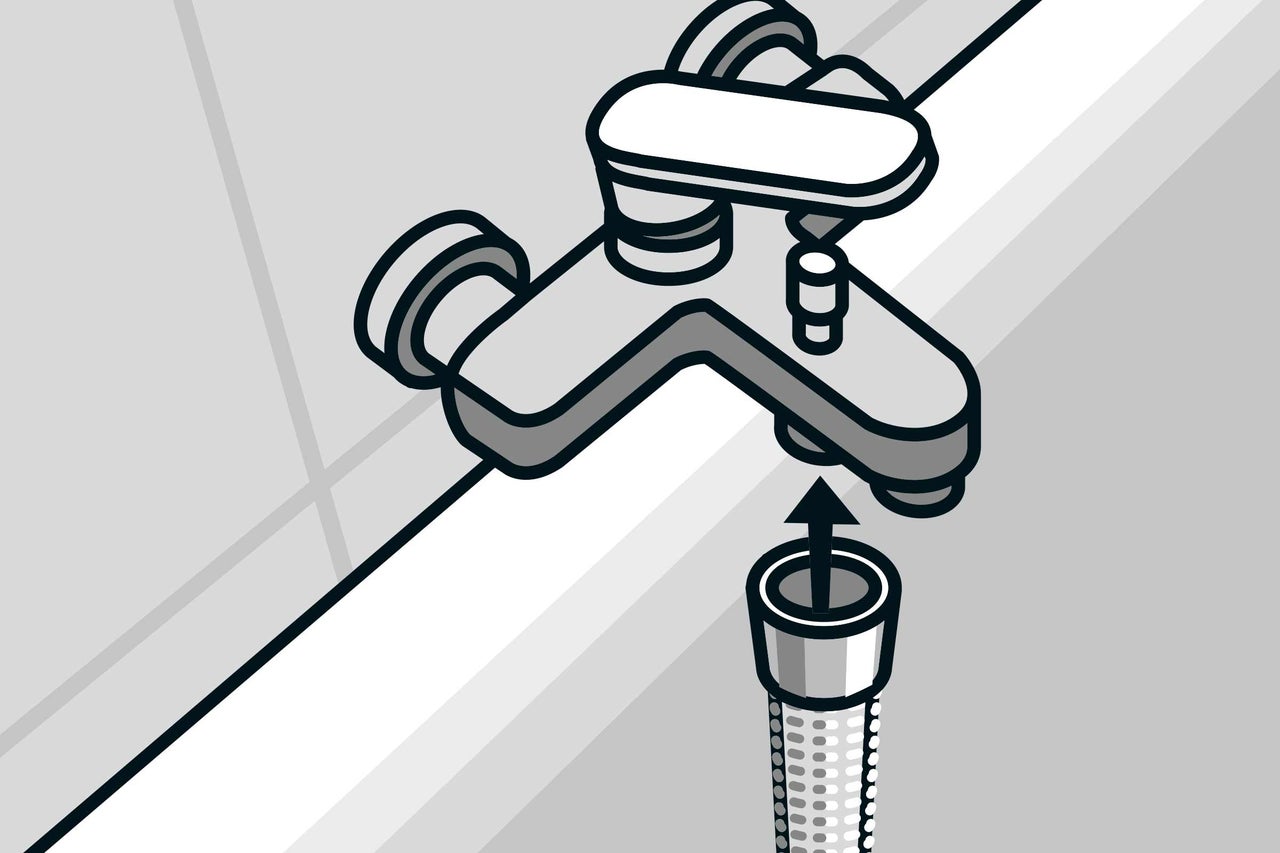

Schraube den Brauseschlauch von Hand auf den Anschluss an der Armatur. Hierfür benötigst Du kein Werkzeug.

badewannenarmatur montieren anleitung as 07
badewannenarmatur montieren anleitung as 07
08

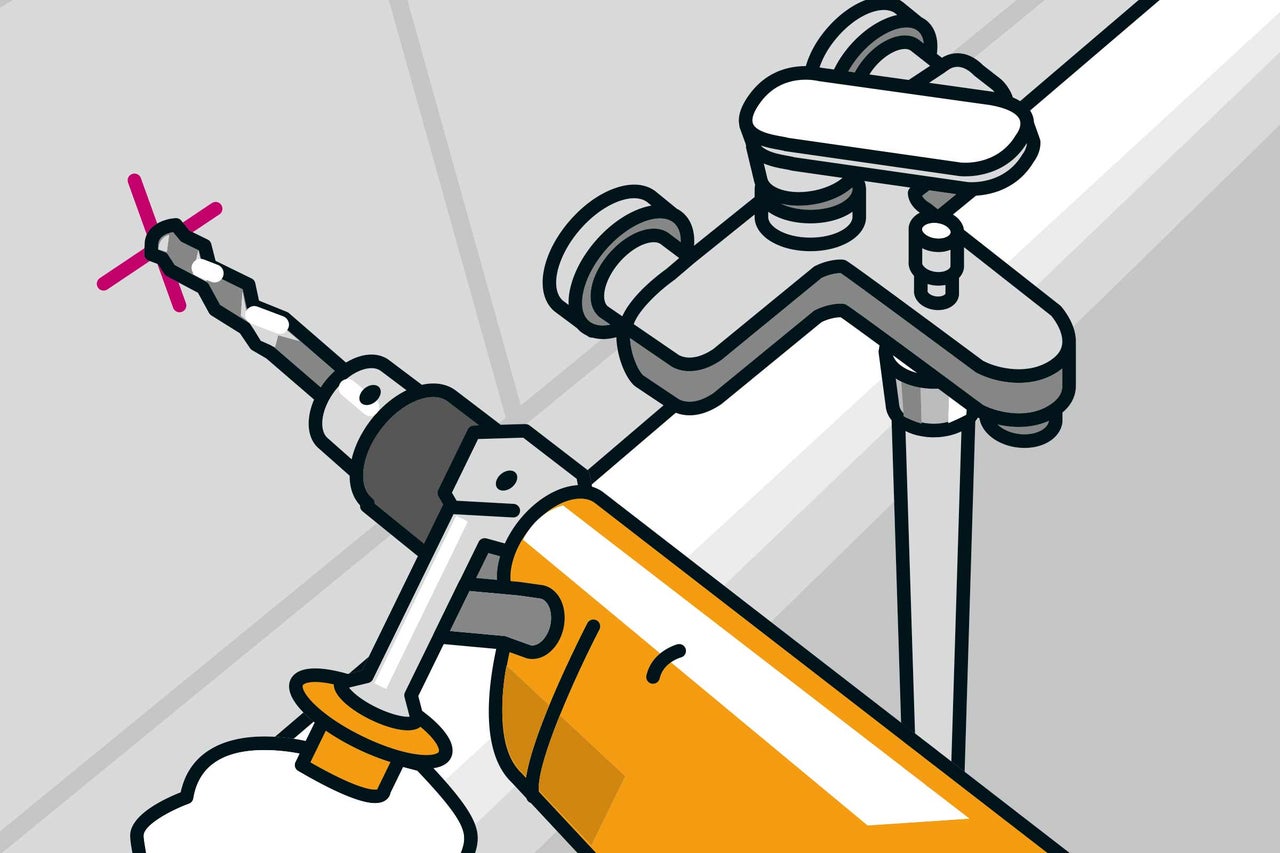

Wenn zur Armatur ein Wandbrausehalter gehört, zeichnest Du die Bohrlöcher an. Wähle die Position so, dass sich der Brausekopf mit dem Schlauch gut einhängen lässt.

Richte die Bohrlöcher mit der Wasserwaage aus, damit der Brauseschlauch nach der Montage senkrecht hängt.

badewannenarmatur montieren anleitung as 08
badewannenarmatur montieren anleitung as 08
09

Körne die Bohrlöcher mit einem Körner an, dann rutscht der Bohrer nicht ab. Je nach Wandart musst Du den passenden Bohrer wählen. Bei sehr harten Fliesen kannst Du mit einem Glasbohrer vorbohren und dann das restliche Loch mit dem Steinbohrer bohren. Den Lochdurchmesser wählst Du passend zu den beiliegenden Dübeln. Bohre ohne Schlaggang! Ein Tiefenanschlag an der Bohrmaschine verhindert, dass Du mit dem Bohrfutter auf die Fliesen aufschlägst.

Nach dem Einstecken der Dübel kannst Du den Wandbrausehalter anschrauben.

badewannenarmatur montieren anleitung as 09
badewannenarmatur montieren anleitung as 09
10

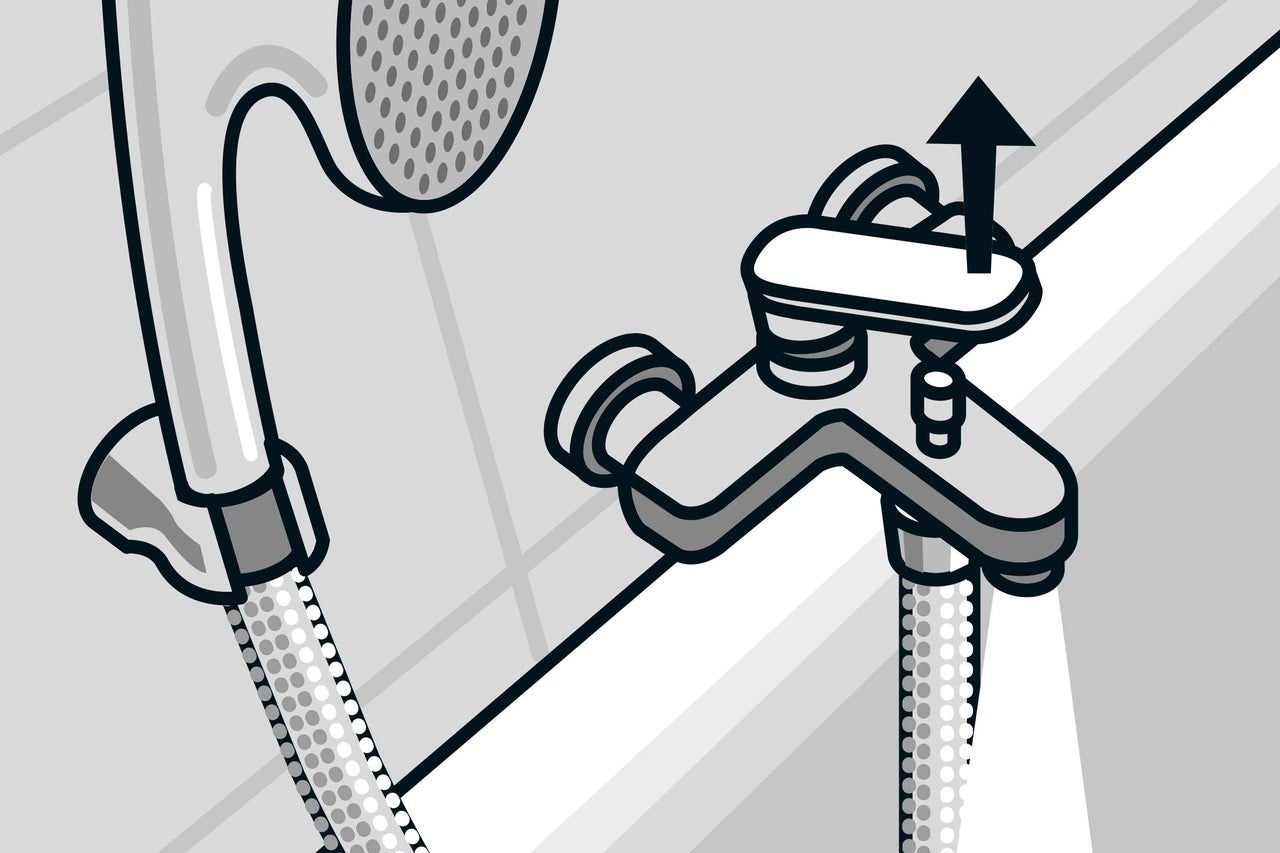

Nun kannst Du die Wasserzufuhr wieder öffnen und die Armatur testen: Lasse dazu wenigstens eine Minute das Wasser laufen und prüfe die Funktion der Badewannenarmatur. Taste alle Verschraubungen ab und prüfe, ob alles dicht ist.

badewannenarmatur montieren anleitung as 10
badewannenarmatur montieren anleitung as 10
