Armatur mit Wandmontage

armatur mit wandmontage

Geile Teile! Armaturen mit Wandmontage sehen sensationell aus, sind pflegeleicht und nehmen wenig Platz weg. Wie Du eine Armatur mit Wandmontage fachgerecht installierst, ist leichter als Du vielleicht denkst – erst recht mit unserer Schritt-für-Schritt Anleitung. Wir zeigen Dir wie's geht! Yippie!

Lesezeit 1 min.

Das brauchst Du für Dein Projekt

Schritt für Schritt

Vorbereitung

01

Für die Montage einer Wandarmatur für ein Waschbecken muss vor den Fliesenarbeiten ein Unterputz-Einbaukörper mit Wasserzulauf installiert werden. Nach diesen Installationsarbeiten werden die Fliesen gelegt und die Anschlüsse mit Abdeckungen geschützt.

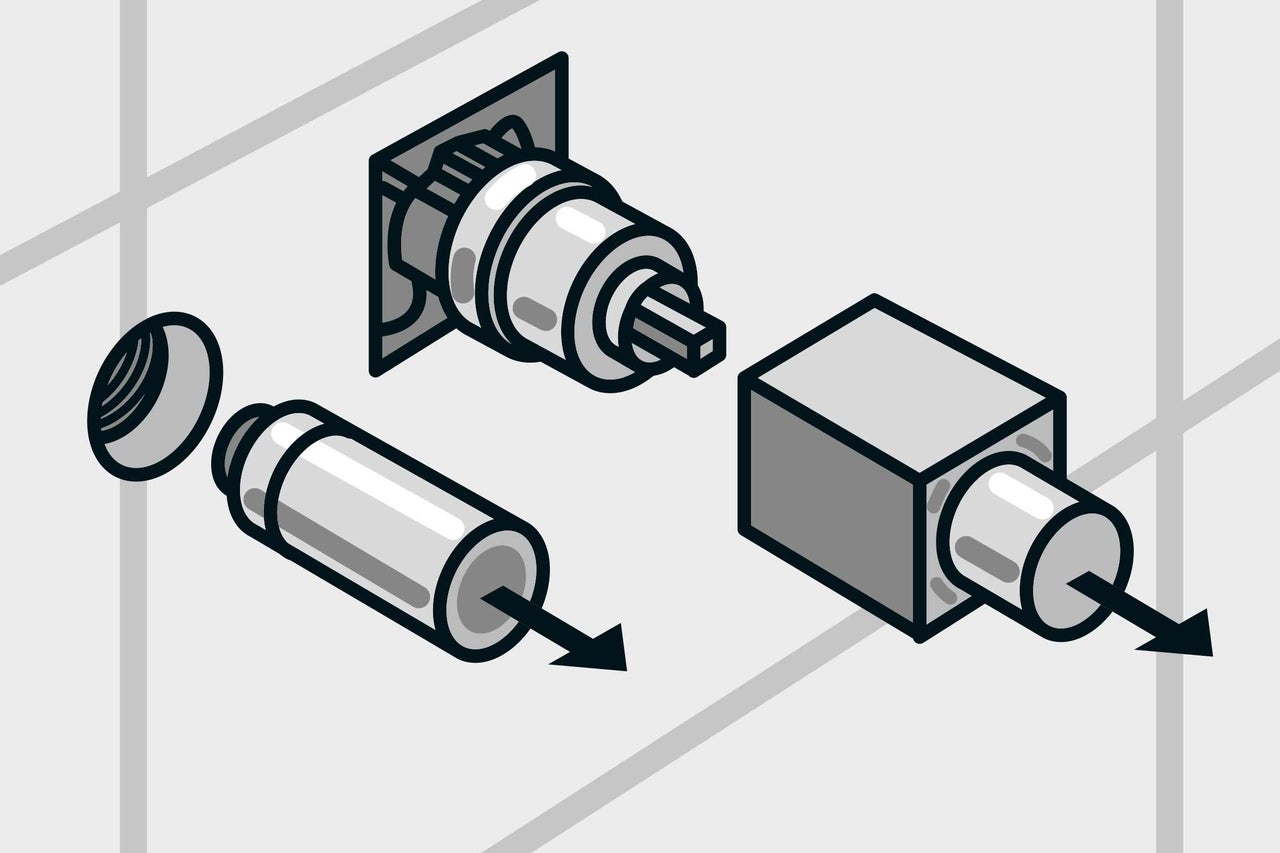

Drehe zuerst die Wasserzufuhr ab. Nun kannst Du den Baustopfen und die Schutzabdeckung der Kartusche entfernen.

armatur mit wandmontage anleitung as 01
armatur mit wandmontage anleitung as 01

Armatur montieren

02

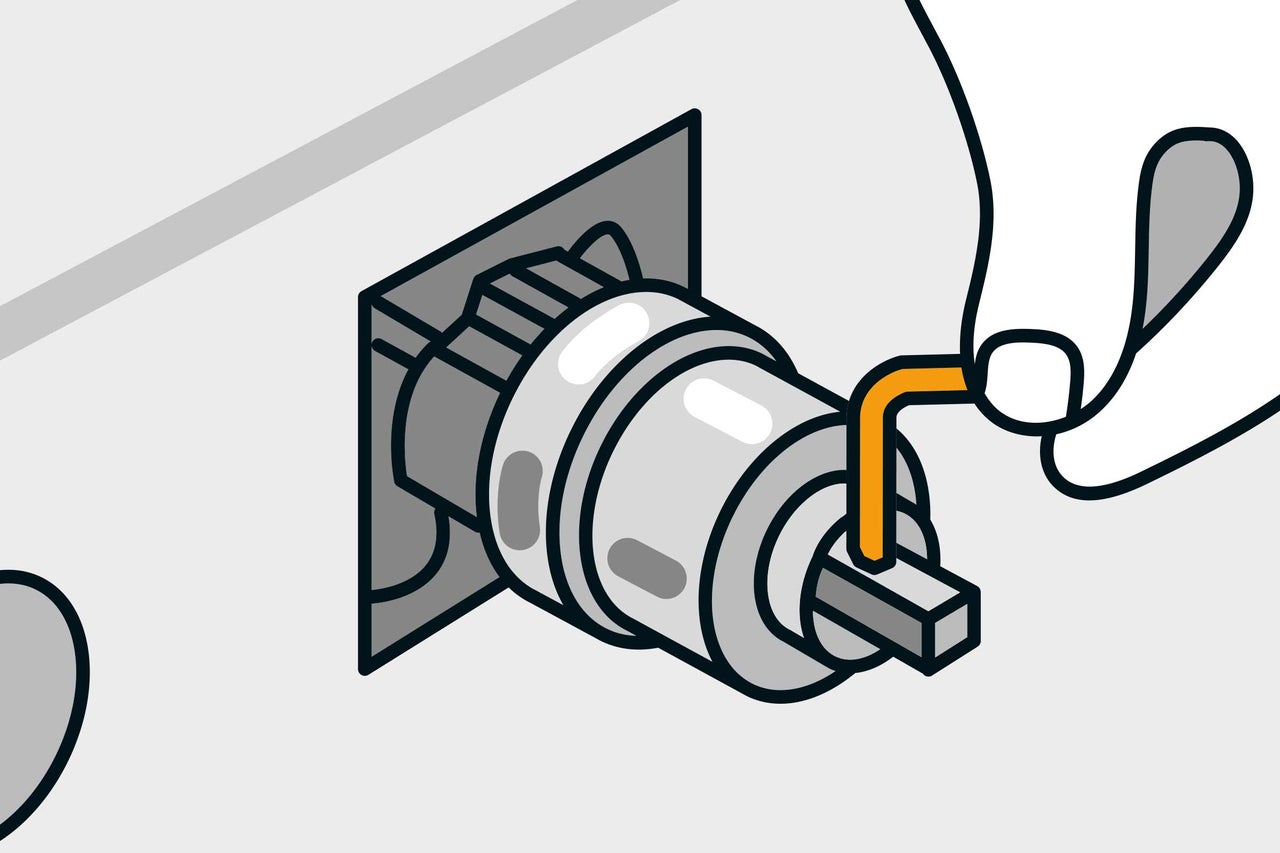

Je nach Armatur kann die Durchflussmenge an der Kartusche mit einem Innensechskantschlüssel reguliert werden. Richte Dich dabei auch nach der jeweiligen Anleitung Deiner Armatur.

armatur mit wandmontage anleitung as 02
armatur mit wandmontage anleitung as 02
03

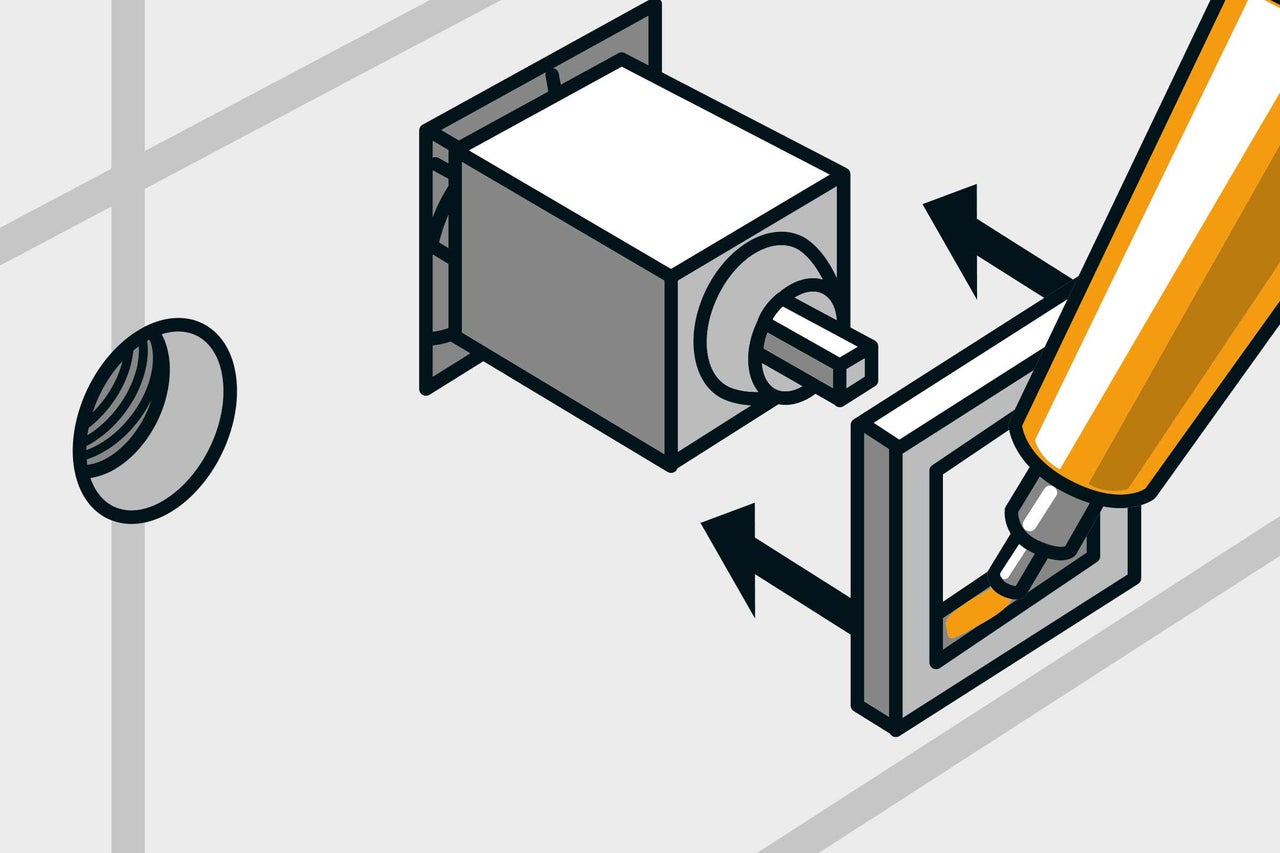

Zuerst montierst Du die Kartuschenhülse und die Rosette. Die Kartuschenhülse wird auf die Kartusche aufgesteckt und rastet ein. Dann trägst Du auf den Innenrand der Abdeckrosette etwas Gleitmittel auf. Nun kannst Du die Rosette über die Kartuschenhülse bis zur Wand schieben.

armatur mit wandmontage anleitung as 03
armatur mit wandmontage anleitung as 03
04

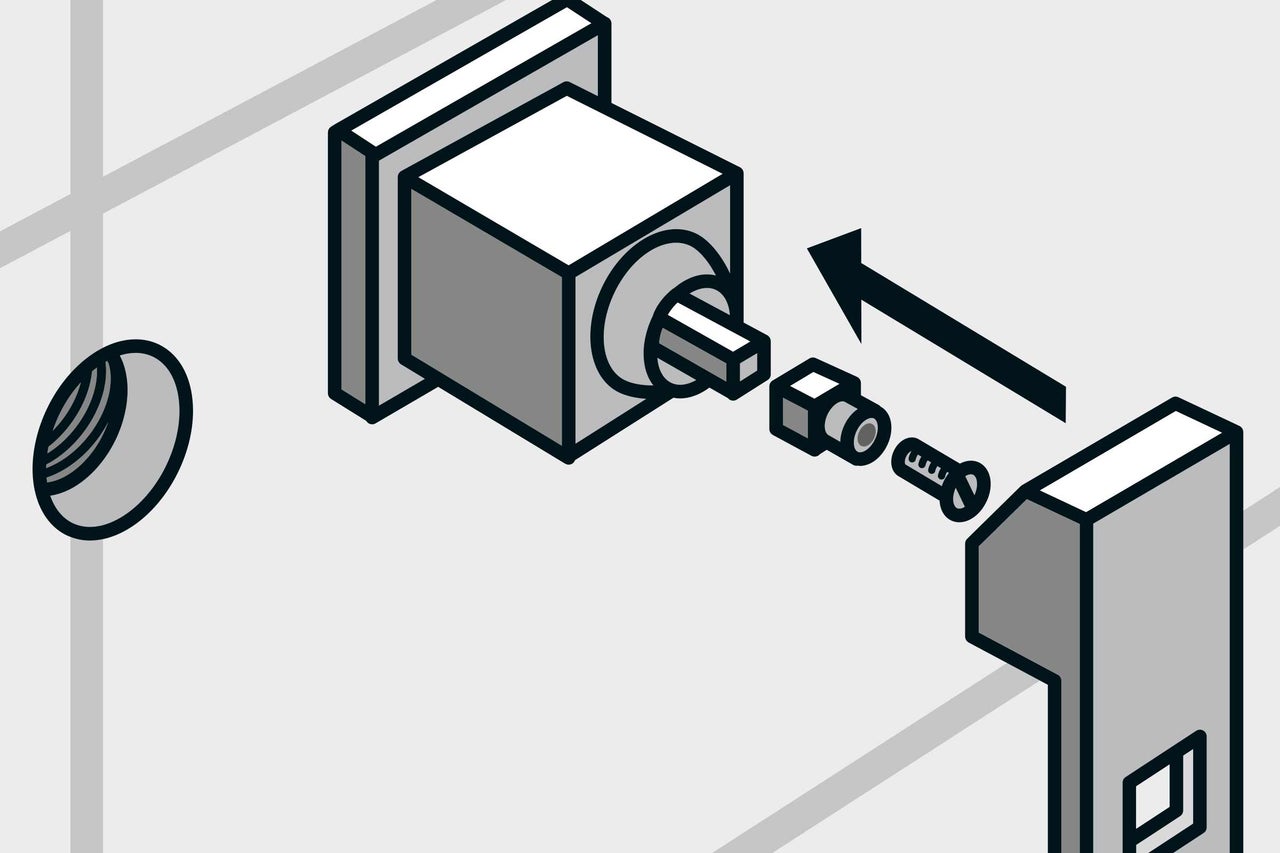

Den Bedienhebel mit den beiliegenden Schrauben jetzt vormontieren, auf den Vierkantstift an der Kartusche aufstecken und dann verschrauben.

armatur mit wandmontage anleitung as 04
armatur mit wandmontage anleitung as 04
05

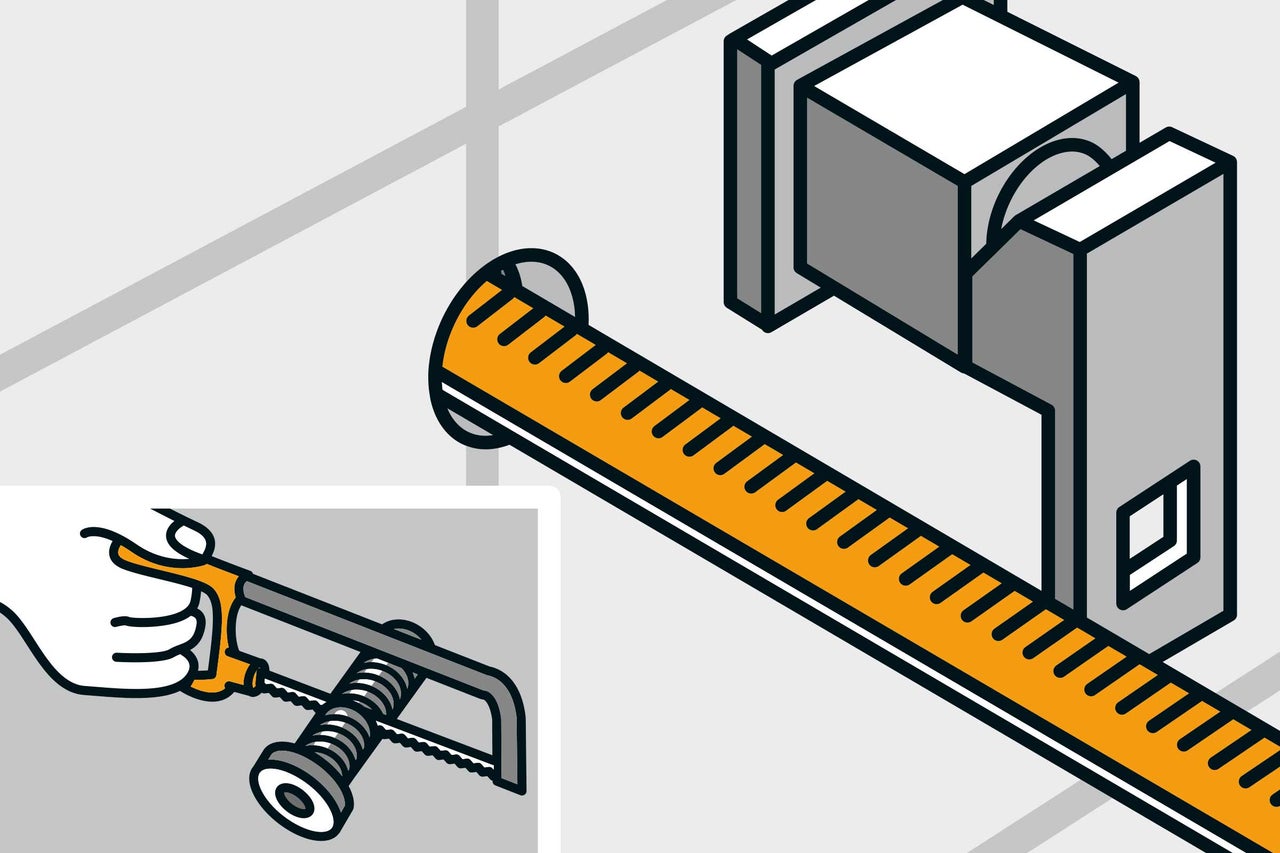

Den Wandauslauf musst Du je nach Tiefe des vorhandenen Anschlusses mit der Hahnverlängerung verlängern. Messe die Tiefe von der Fliesenoberkante bis zum Gewinde des Unterputzkörpers. Die Hahnverlängerung kannst Du dann mit einer Metallbügelsäge zuschneiden. Die benötigte Gesamtlänge steht in der Montageanleitung. Das Gewinde beim Zusägen nicht beschädigen, damit es sich in den Wandanschluß noch eindrehen lässt. Dann steckst Du noch den Dichtring auf und drehst unten am Flansch die Madenschraube ein. Jetzt die Hahnverlängerung mit dem Innensechskantschlüssel in den Wandanschluss einschrauben.

armatur mit wandmontage anleitung as 05
armatur mit wandmontage anleitung as 05
06

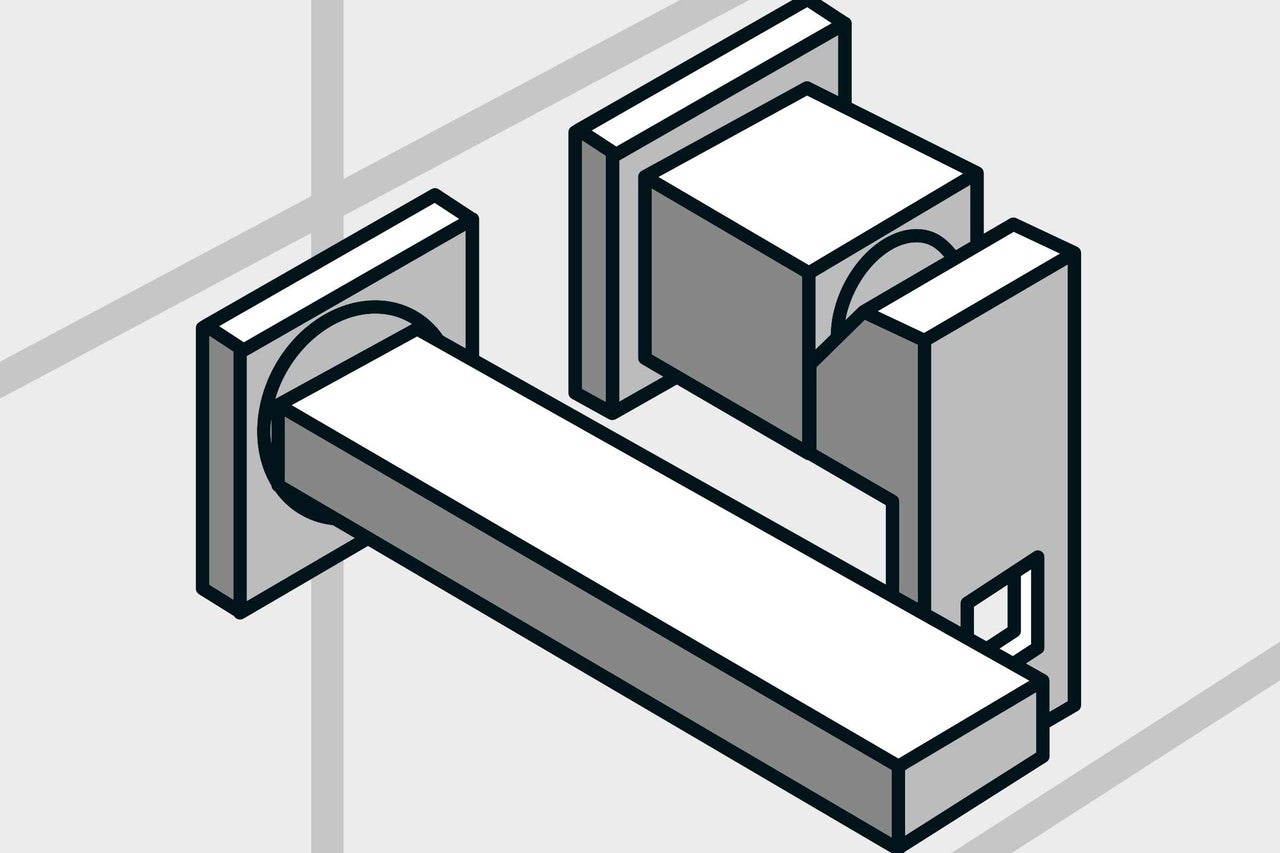

Das Wasserauslaufrohr steckst Du dann in die Öffnung der Hahnverlängerung ein und sicherst es mit der Madenschraube. Die Abdeckrosette für den Wasserauslauf bestreichst Du an der Innenkante mit Gleitmittel und steckst sie auf den Flansch am Wandanschluss (Hahnverlängerung) auf. Öffne Deine Wasserzufuhr und teste die Funktion und die eingestellte Durchflussmenge.

armatur mit wandmontage anleitung as 06
armatur mit wandmontage anleitung as 06
