Doppelwandigen Edelstahlkamin montieren

doppelwandigen edelstahlkamin montieren

Ein doppelwandiges Abgassystem ist der Problemlöser, wenn Du Deinen neuen Kaminofen an die Außenwand setzen möchtest, aber kein freier Schornsteinzug vorhanden ist. Hier erfährst Du, wie Du einen doppelwandigen Edelstahlkamin fachmännisch montierst.

Lesezeit 1 min.

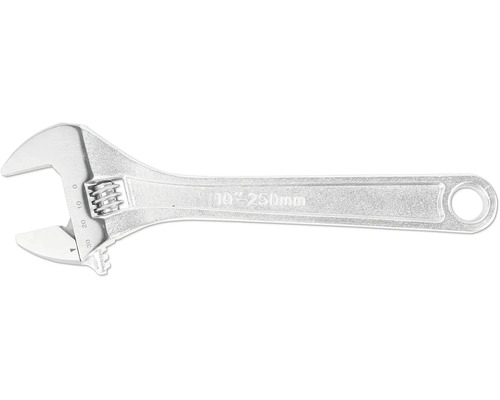

Das brauchst Du dafür

Höhe Wanddurchbruch festlegen

01

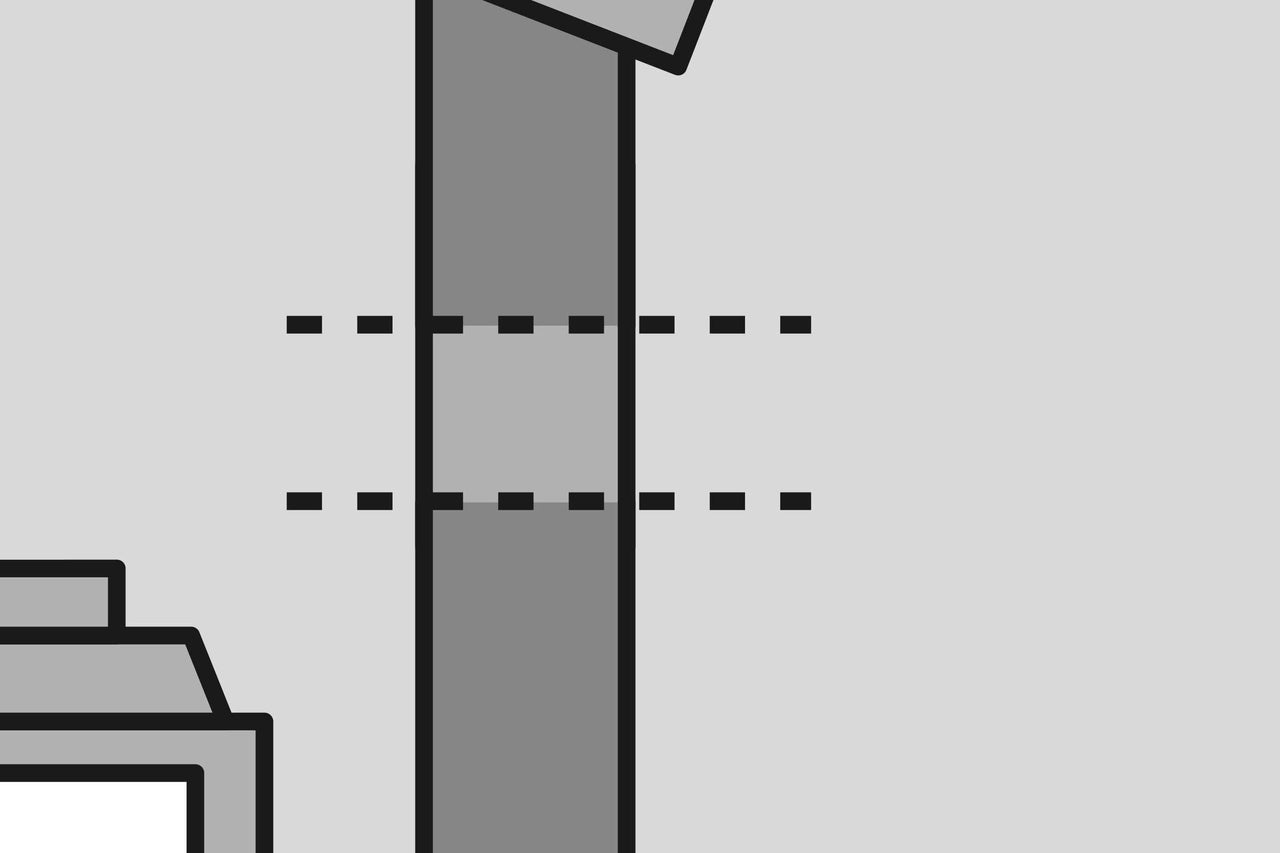

Die Höhe des Wanddurchbruchs (Kernbohrung) muss zuerst genau festgelegt und dann an der Hauswand von innen und außen markiert werden. Die exakte Lage richtet sich nach der Höhe bzw. dem Sitz des Rohrbogens an der Feuerungsstelle. Im Zweifel hilft Dir Dein zuständiger Schornsteinfegermeister.

doppelwandigen edelstahlkamin montieren anleitung as 01
doppelwandigen edelstahlkamin montieren anleitung as 01

Kernbohrung ausführen

02

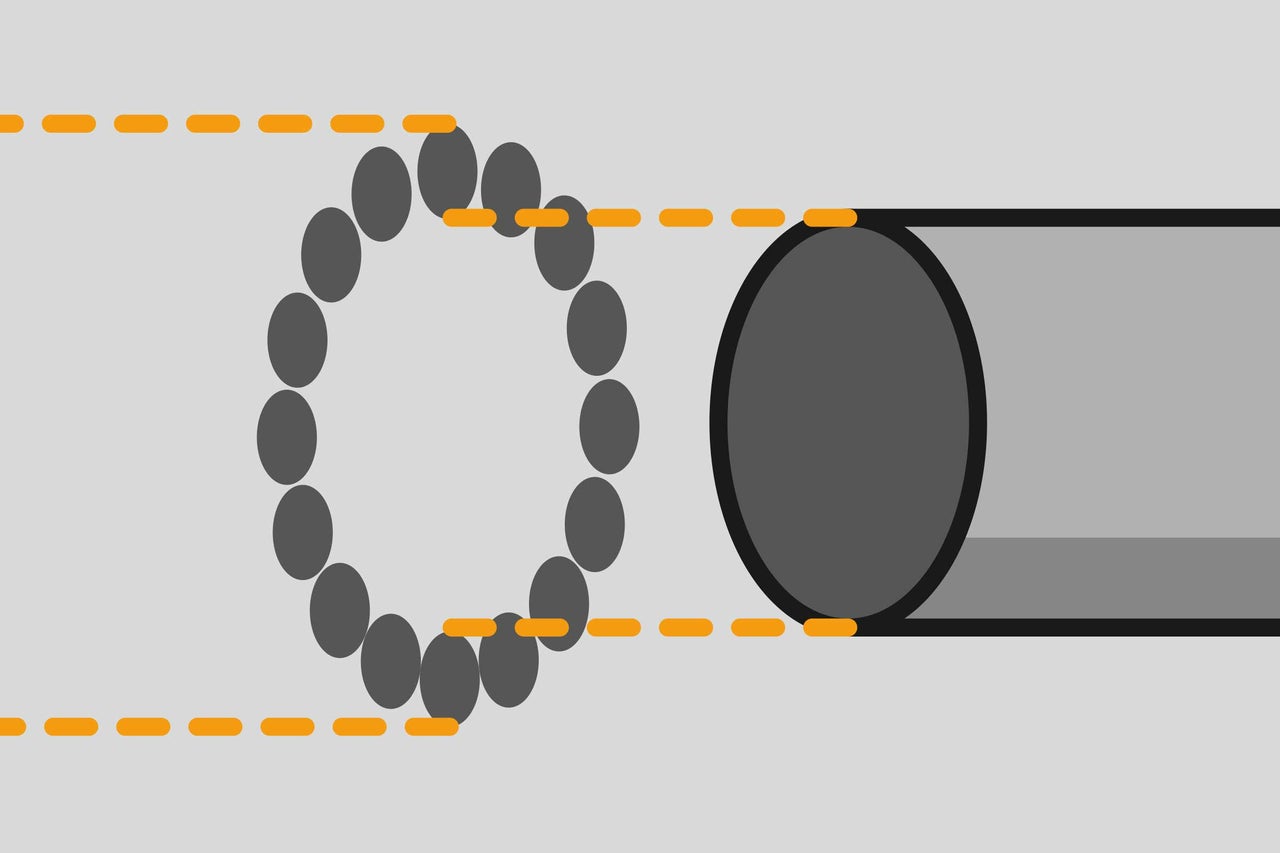

Du kannst die Kernbohrung von einem Fachmann ausführen lassen oder auch selbst vornehmen: mit einem Schlagbohrer mehrere Löcher dicht nebeneinander im markierten Bereich bohren bis der benötigte Durchmesser erreicht ist. Die Kernbohrung sollte 3 cm größer sein als der Übergang zwischen Rauchrohr (1), Ofen und T-Stück (2) .

doppelwandigen edelstahlkamin montieren anleitung as 02
doppelwandigen edelstahlkamin montieren anleitung as 02

Rohr-Elemente montieren

03

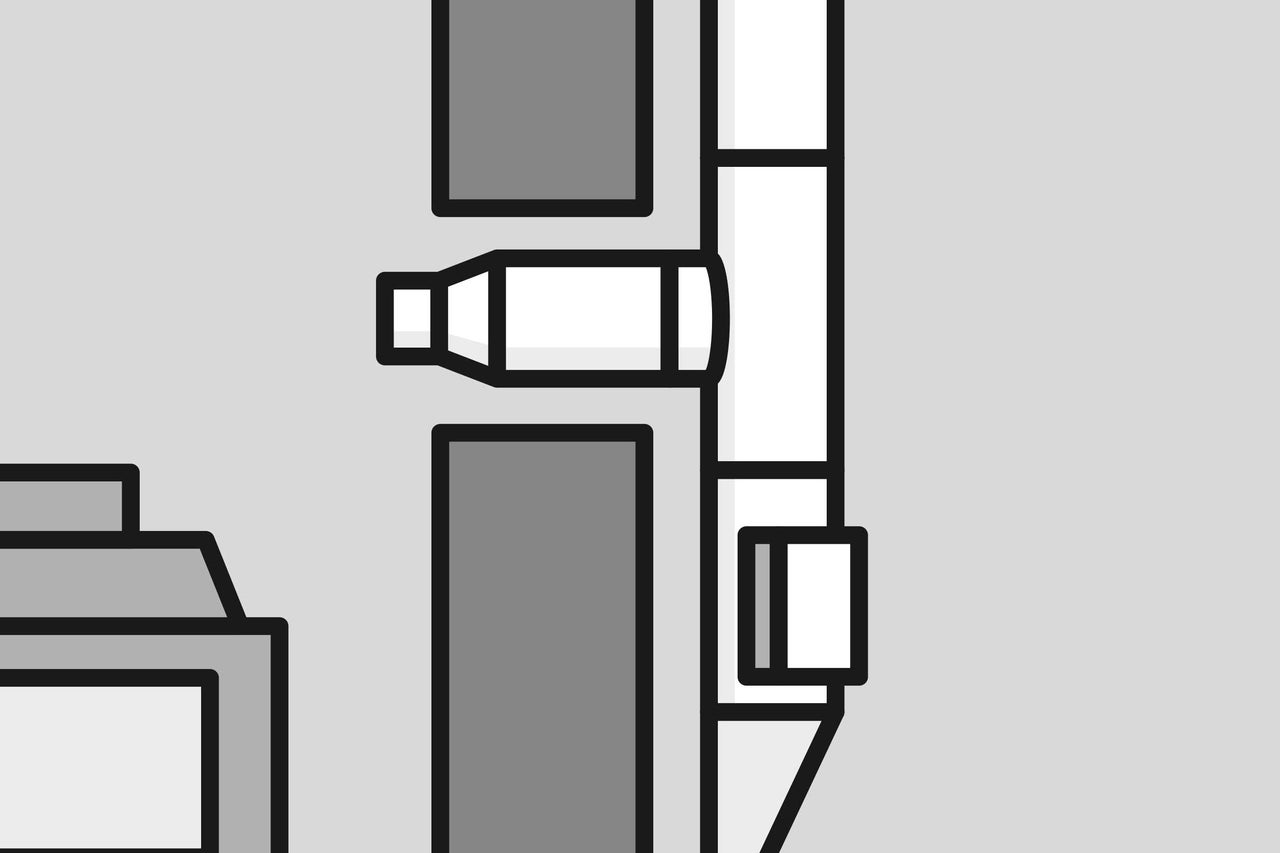

Bei Gebäudehüllen mit brennbaren Materialien, Abstand zu brennbaren Bauteilen (min. 20 cm) oder Brandschutzwanddurchführung (Wanddicke bestimmen) verwenden. Zuerst Wandkonsole (3) anschrauben und Konsolplatte (4) befestigen. Danach das Reinigungs-Element (5) und das T-Stück (2) aufsetzen und das T-Stück (2) mit dem Übergang zum Rauchrohr (1) verbinden. Nun weitere Rohr-Elemente aufsetzen.

doppelwandigen edelstahlkamin montieren anleitung as 03
doppelwandigen edelstahlkamin montieren anleitung as 03

Wandrosette befestigen

04

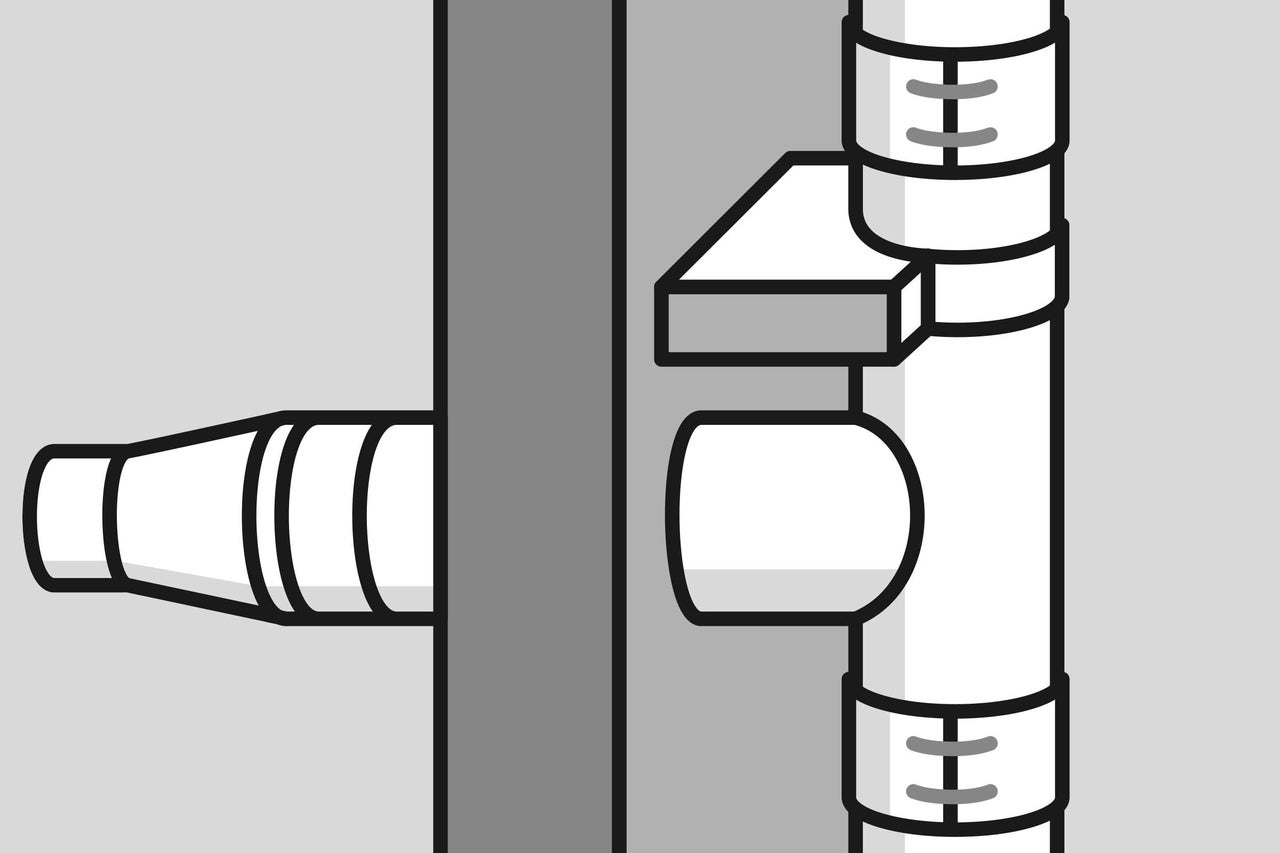

Alle Elemente werden mit Klemmbändern (6) verbunden. Die erste Wandhalterung (9) wird direkt am Rohr-Element (7) über dem T-Stück (2) befestigt (Angaben zu den Abständen der Wandhalterungen in der Montageanleitung beachten). Die Wandrosette um das T-Stück (2) legen und festschrauben.

doppelwandigen edelstahlkamin montieren anleitung as 04
doppelwandigen edelstahlkamin montieren anleitung as 04

Mündungsabschluss montieren

05

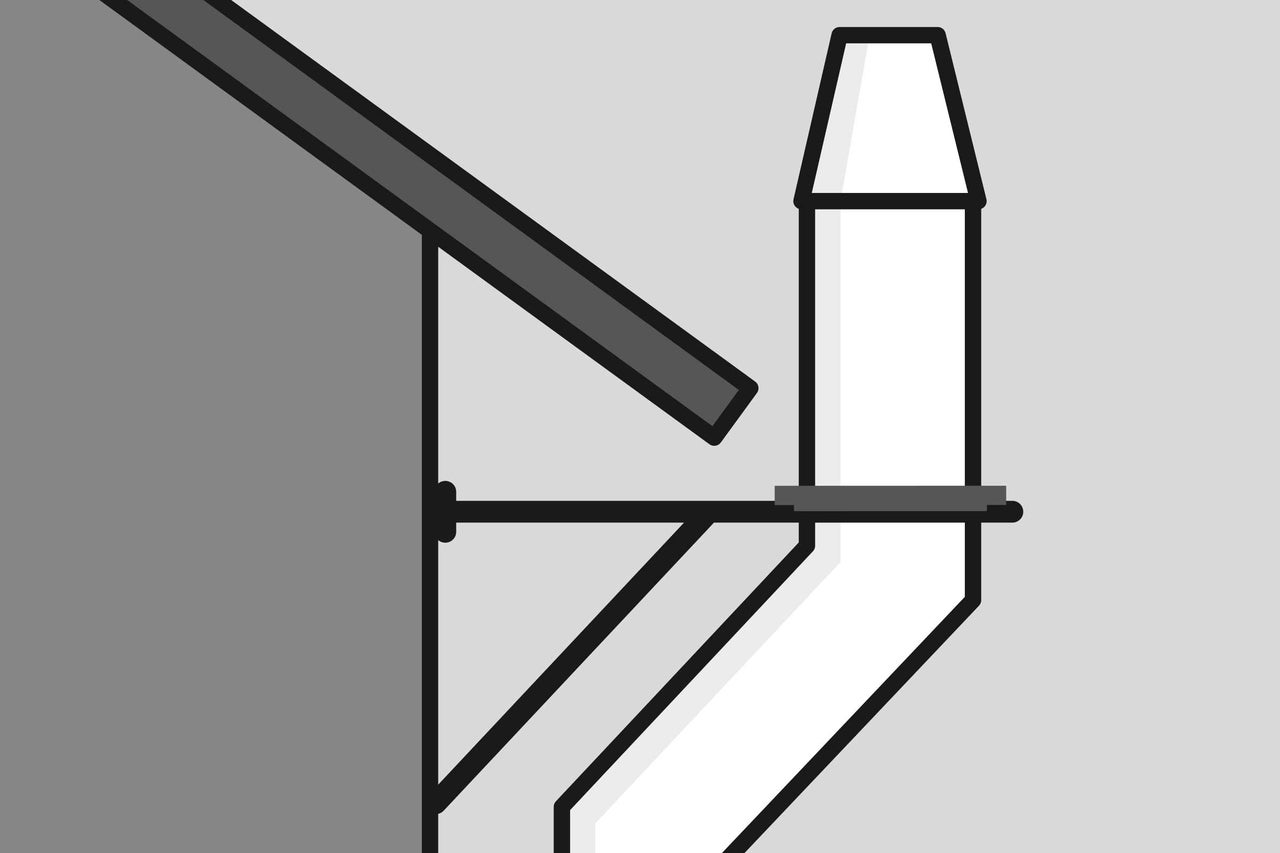

Für die Montage mit Versatz werden zusätzlich zu den Rohr-Elementen zwei Bögen (max. 30°) und wenn nötig ein Rohr-Element (max. 1 m) montiert. Unter dem ersten Bogen muss eine Schornsteintragestütze inklu­sive Wandkonsole (beachte Wandabstand bis zum Rohr-Element) montiert werden. Zuletzt den Mündungsabschluss (8) montieren.

doppelwandigen edelstahlkamin montieren anleitung as 05
doppelwandigen edelstahlkamin montieren anleitung as 05
06

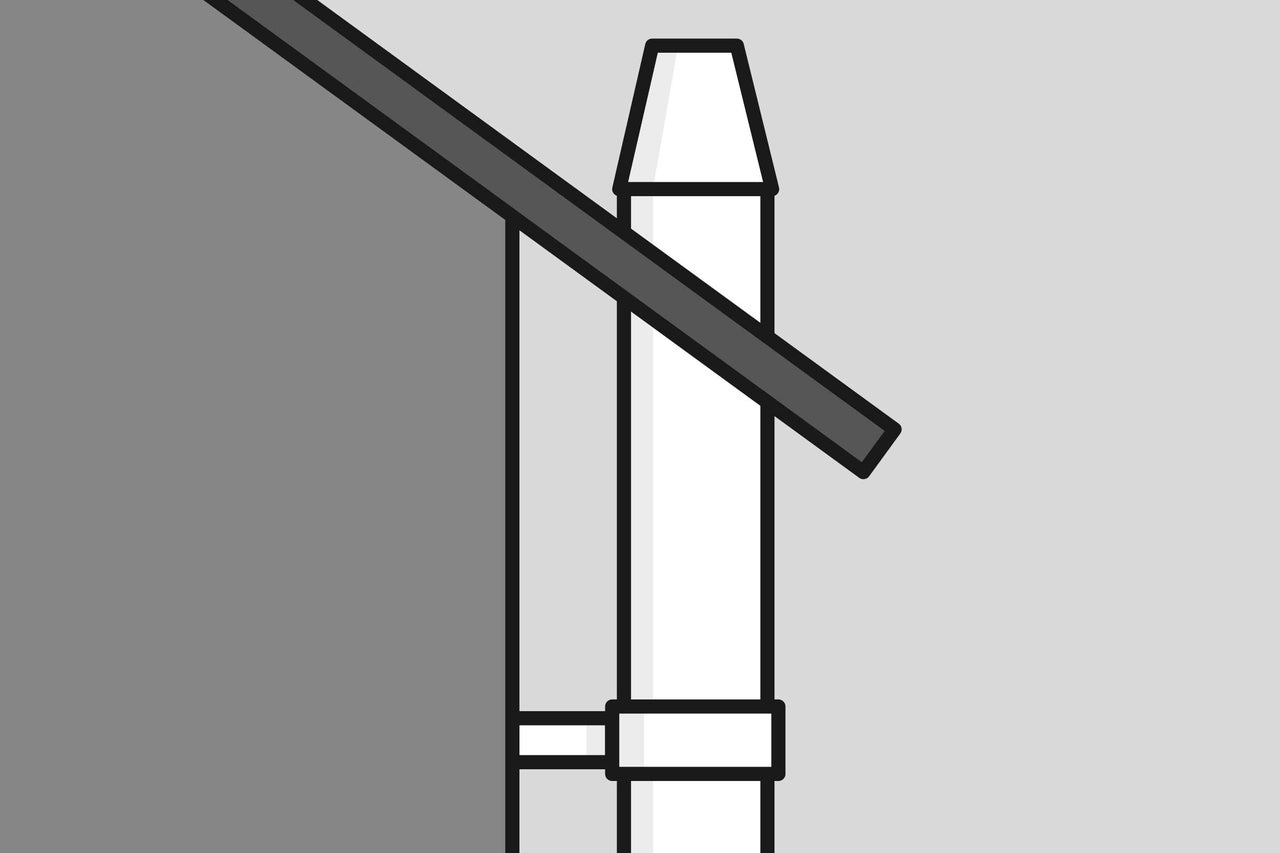

Für die Montage mit Dachdurchführung wird eine Schrägdachdurchführung (beachte Dachneigung) benötigt. Abstand zu brennbaren Bauteilen (mind. 20 cm) beachten oder eine Brandschutzdachdurchführung verwenden.

doppelwandigen edelstahlkamin montieren anleitung as 06
doppelwandigen edelstahlkamin montieren anleitung as 06

Kaminofen aufstellen

07

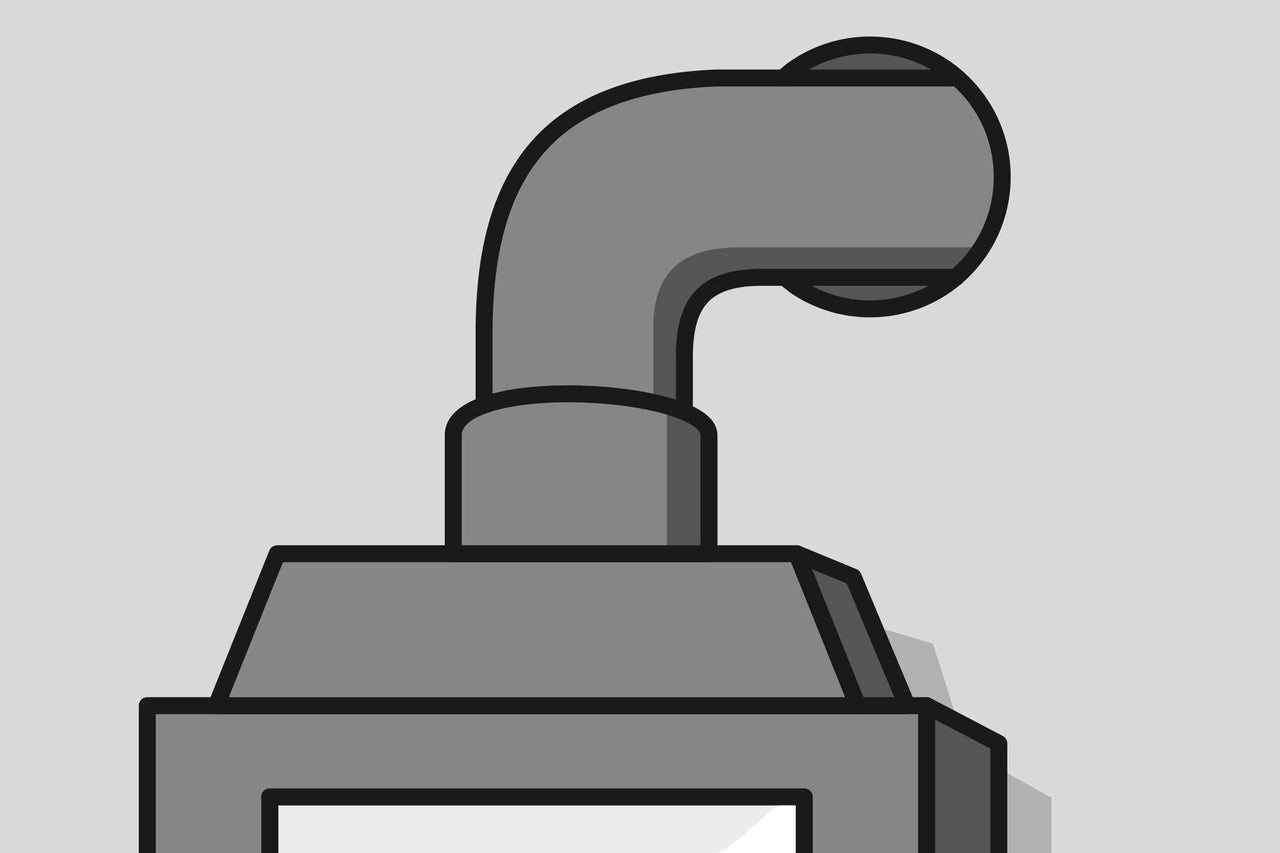

Mit einem passenden Stahlofenrohr wird nun der Ofen an den Kamin angeschlossen. Achte dabei auf dicht ausgeführte Verbindungen. Wenn alle Rohrverbindungen hergestellt sind, muss Dein Schornsteinfeger den Anschluss abnehmen, bevor Du den Ofen in Betrieb nimmst.

doppelwandigen edelstahlkamin montieren anleitung as 07
doppelwandigen edelstahlkamin montieren anleitung as 07
08

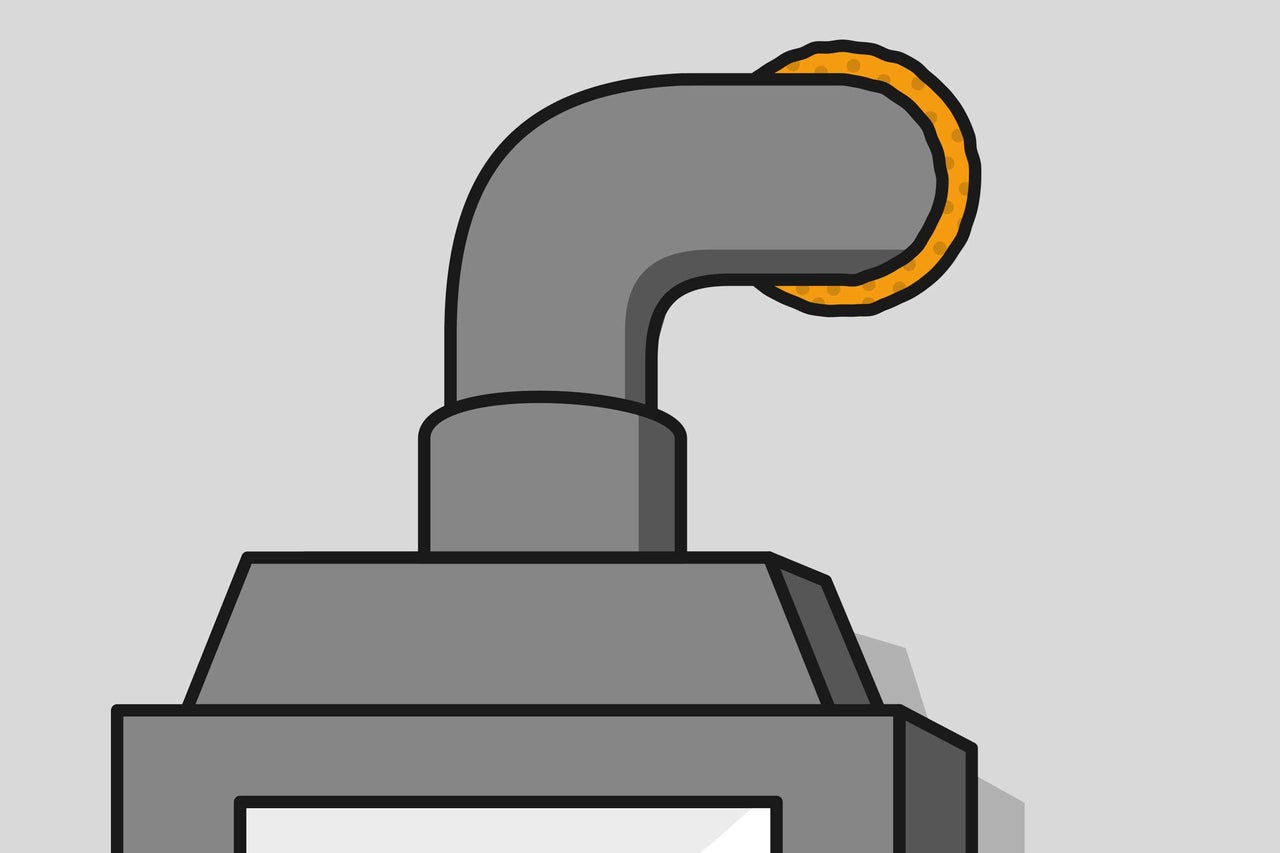

Verwende Steinwolle, um am Wanddurchgang den verbliebenen Hohlraum zwischen Kaminrohr und Mauerwerk auszufüllen. Die Wand mit Gips verputzen. Die Öffnung innen mit einer Wandrosette aus Stahl und außen mit einer aus Edelstahl abdecken.

doppelwandigen edelstahlkamin montieren anleitung as 08
doppelwandigen edelstahlkamin montieren anleitung as 08
