Campingbox Küche für Ducato/Crafter/Sprinter aufbauen

Lesezeit 7 min.
kuechenmodul ferdinand titel

Auf Deiner Reise gilt es nicht nur Deinen Hunger nach Abenteuer zu stillen. Mit der Küche Ferdinand von BUILDIFY steht Dein Essen schnell auf dem Tisch. Die größere der beiden BUILDIFY Küchen bietet Platz für Spüle, Vorräte, Geschirr und Kocher.

Herausforderung
kuechenmodul ferdinand as 02

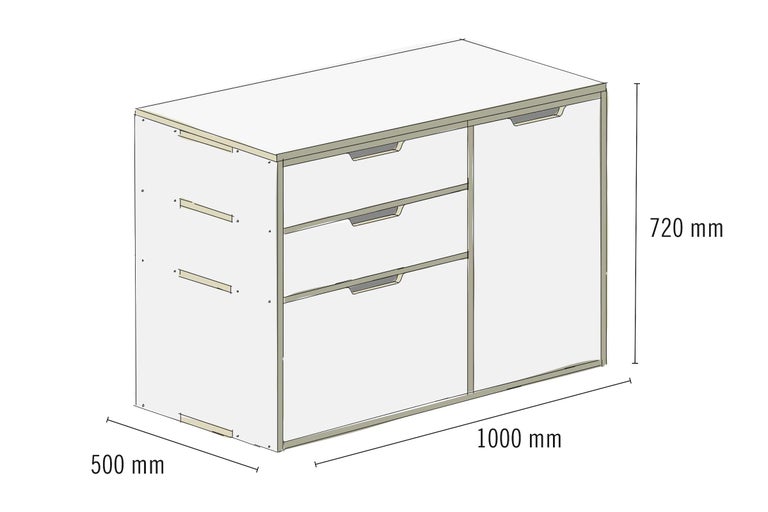

Das Küchenmodul Ferdinand hat die Maße: L: 1.000 mm x B: 500 mm x H: 720 mm. Die Küche besteht aus drei Staufächern und einer Schublade mit den folgenden Maßen:

Staufach linke Seite oben: L: 570 mm x B: 485 mm x H: 155 mm.

Schublade linke Seite Mitte: L: 514 mm x B: 435 mm x H: 135 mm.

Staufach linke Seite unten: L: 570 mm x B: 485 mm x H: 335 mm.

Staufach rechte Seite: L: 385 mm x B: 485 mm x H: 675 mm.

trennung abstand

Möchtest Du die Küche in einen VW einbauen, gibt es eine zweite, etwas kleinere Version von Ferdinand. Hier geht's zur Anleitung.

Das brauchst Du

Die komplette Anleitung für die Küche Ferdinand für Ducato/Sprinter/Crafter von BUILDIFY findest Du hier (PDF, 1 833 KB).

kuechenmodul ferdinand as 01

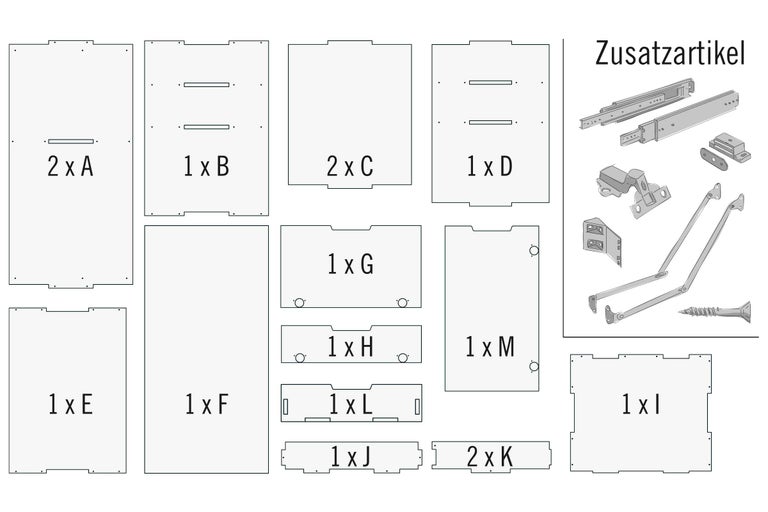

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Küchenmodul. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Die Holzbauteile sind mit den nötigen Bohrungen versehen, so dass diese direkt montiert werden können.

Das Küchenmodul hat keine Rückwand. Diese kannst Du optional ergänzen. Es eignet sich beispielsweise eine Dünn-MDF-Platte.

Arbeitsschritte

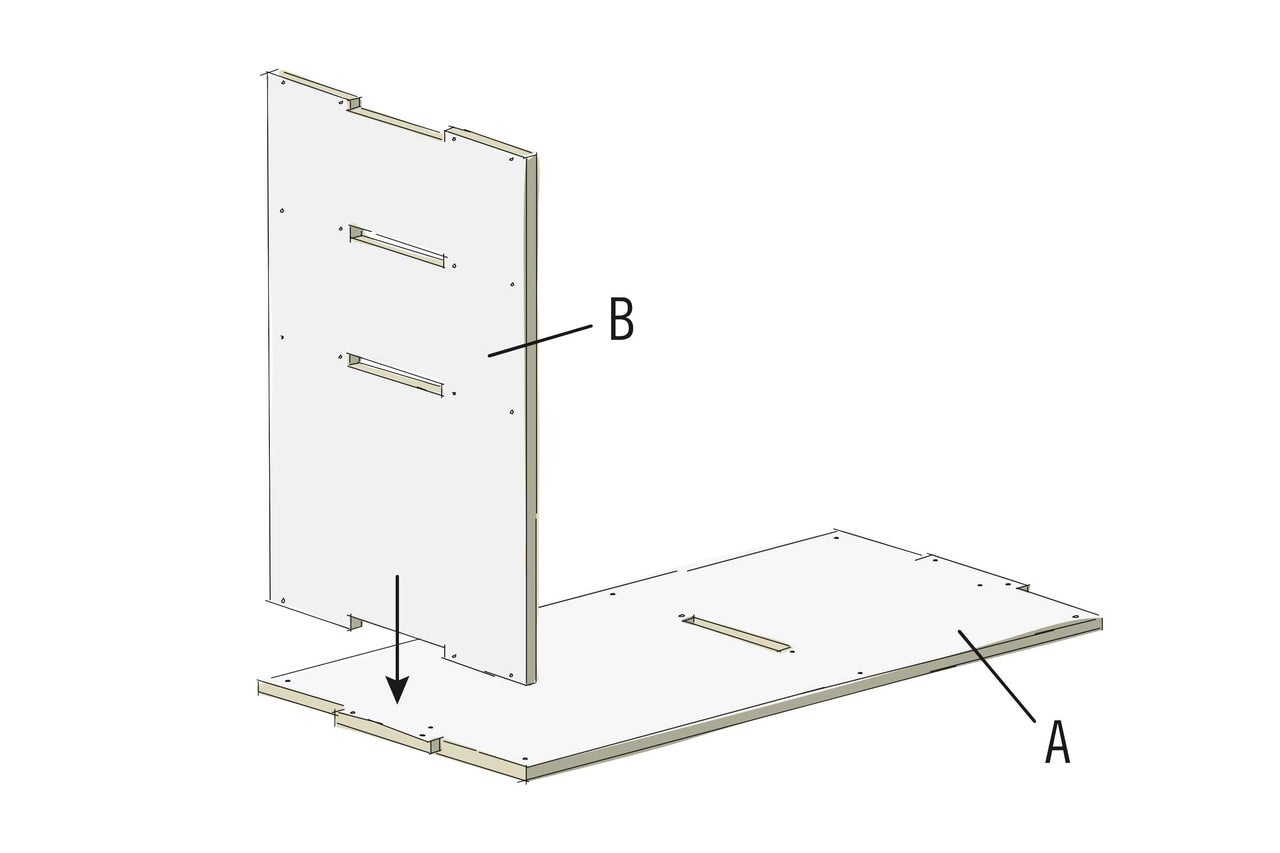

Bodenplatte und Seitenwand verbinden

01

Lege die Bodenplatte (A) auf einer geraden Unterlage ab und stecke die erste Seitenwand (B) am Rand der Bodenplatte in den Zapfen ein. Die beiden länglichen Aussparungen in der Seitenwand sind dabei oben.

kuechenmodul ferdinand as 03
kuechenmodul ferdinand as 03

Lege Dir einen Schraubenzieher bereit

Wenn Du an schwer zugänglichen Stellen mit dem Akkuschrauber nicht heran kommst, hilft ein Schraubenzieher mit einer kurzen Gesamtlänge.

Seitenwand verschrauben

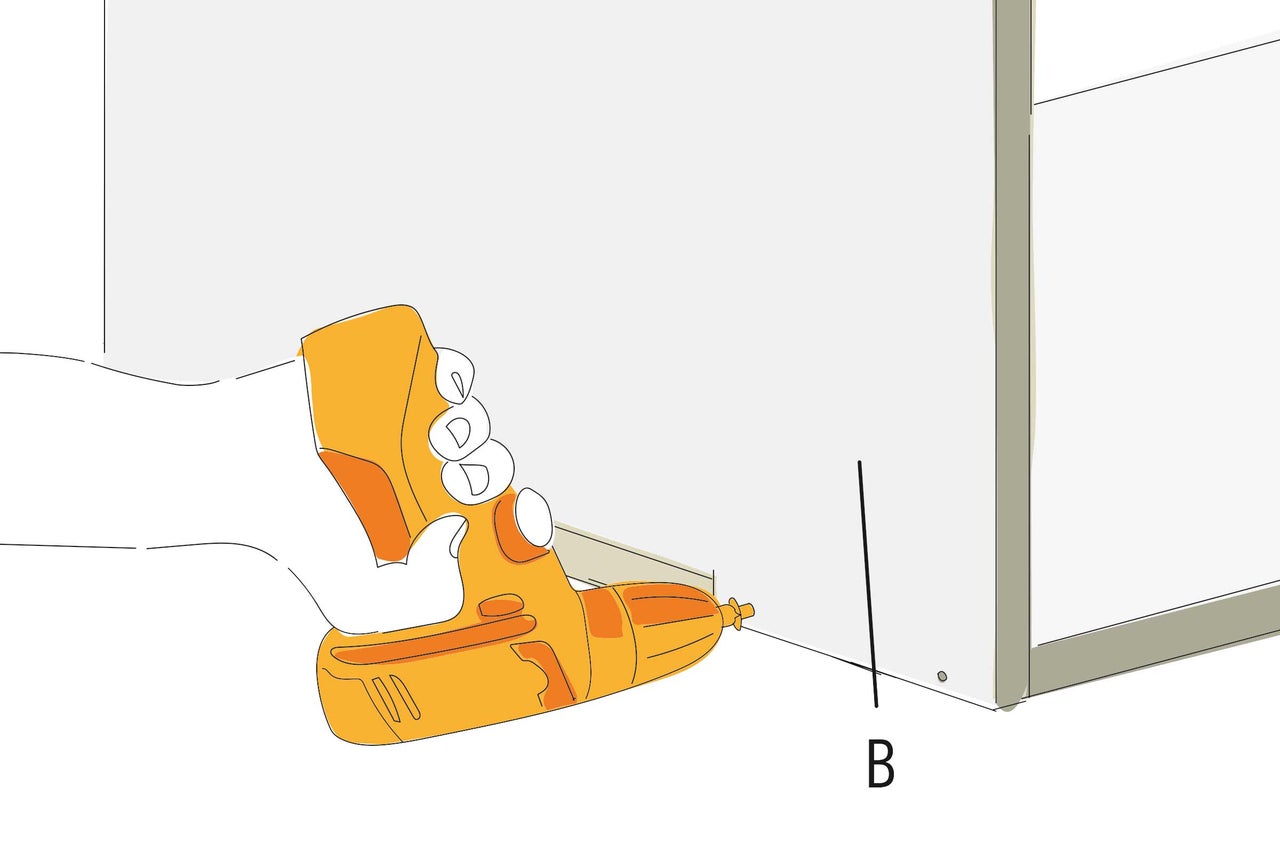

02

Verschraube die Seitenwand (B) mit Senkkopfschrauben 3,5x35 mm durch die vorgebohrten Schraubenlöcher. Nach dem Eindrehen der seitlichen Schrauben werden von unten zwei weitere Senkkopfschrauben 3,5x35 mm durch die Zapfen in die Seitenwand eingedreht.

kuechenmodul ferdinand as 04
kuechenmodul ferdinand as 04

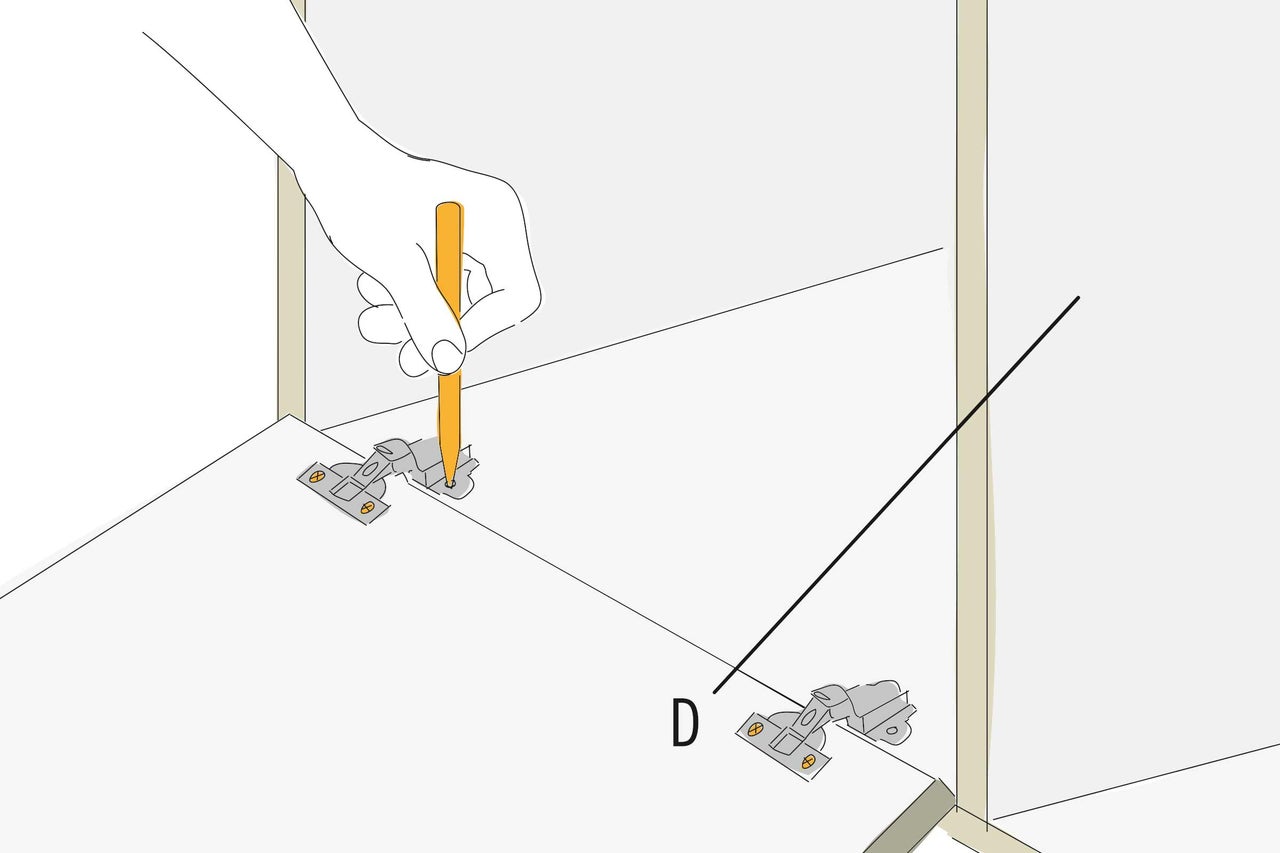

Befestigungslöcher für Türen vorbereiten

03

Bereite jetzt die Befestigungslöcher für die Türen am Schrankkorpus vor. Montiere dazu die Topfscharniere an den Türen (G), (H) und (M). Platziere die Türen jeweils an den Montagestellen und markiere die Schraubenpositionen durch die Montageplatten der Scharniere.

kuechenmodul ferdinand as 05
kuechenmodul ferdinand as 05

Zum Markieren Zwischenwand & Seitenwand einstecken

Das Markieren wird erleichtert, wenn die Zwischenwand (D) und die Seitenwand (E) vorrübergehend in die Aussparungen der Bodenplatte eingesteckt werden.

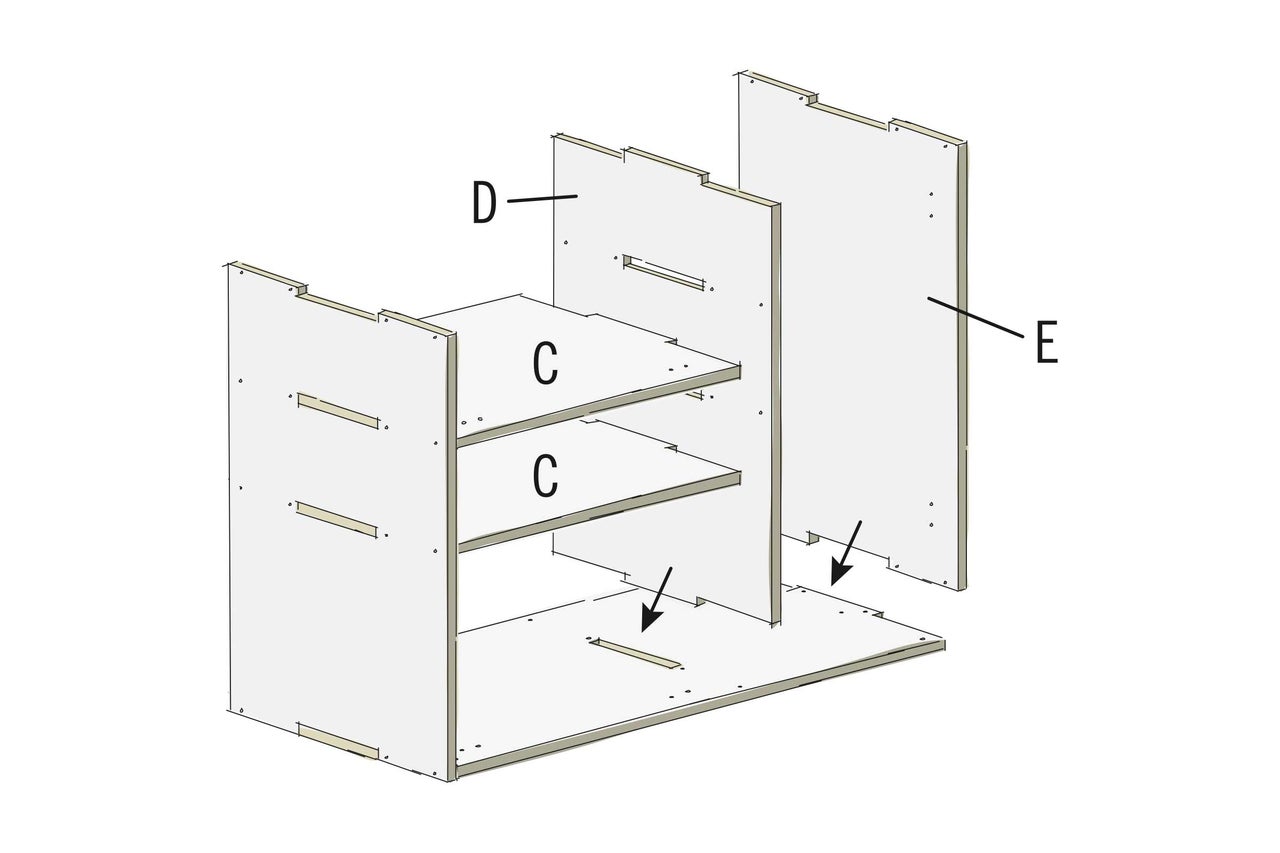

Seitenwand, Zwischenwand & Schrankböden einsetzen

04

Stecke die beiden Schrankböden (C) in die Aussparungen der Seitenwand. Setze die Zwischenwand (D) und die Seitenwand (E) endgültig in die Aussparung der Bodenplatte ein. Die Verschraubung der Zwischenwand erfolgt zuerst mit Senkkopfschrauben 3,5x35 mm an den Schrankböden. Jetzt kann auch die Seitenwand (E) in den Zapfen an der Bodenplatte eingesteckt und wie zuvor verschraubt werden. Drehe dann die Schrauben von unten durch die Bodenplatte in die Wände ein.

kuechenmodul ferdinand as 06
kuechenmodul ferdinand as 06

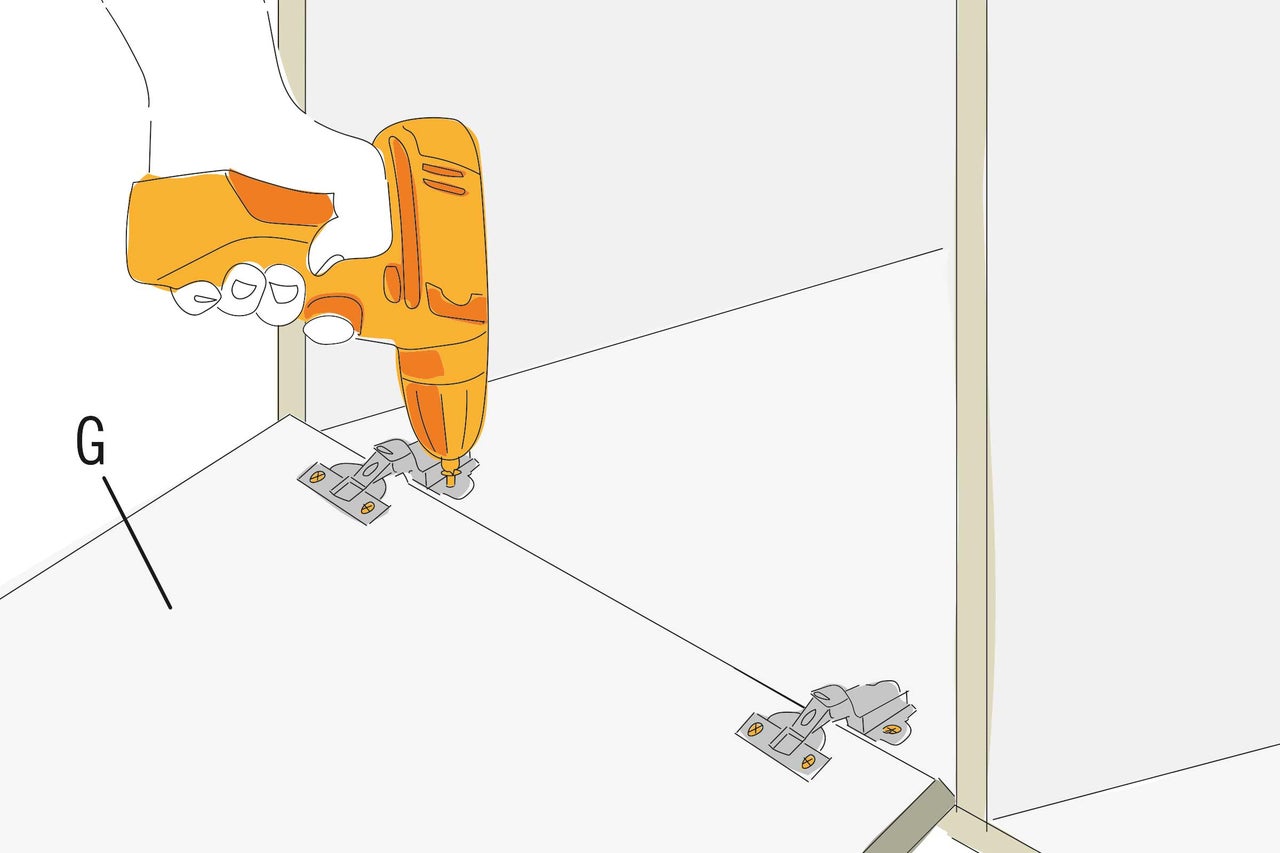

Schranktüren befestigen

05

Befestige die Schranktüren (G), (H) und (M) mit den Topfscharnieren an den zuvor gebohrten Befestigungslöchern des Schrankkorpusses. Verwende Senkkopfschrauben 3x16 mm.

kuechenmodul ferdinand as 07
kuechenmodul ferdinand as 07

Klappenhalter montieren

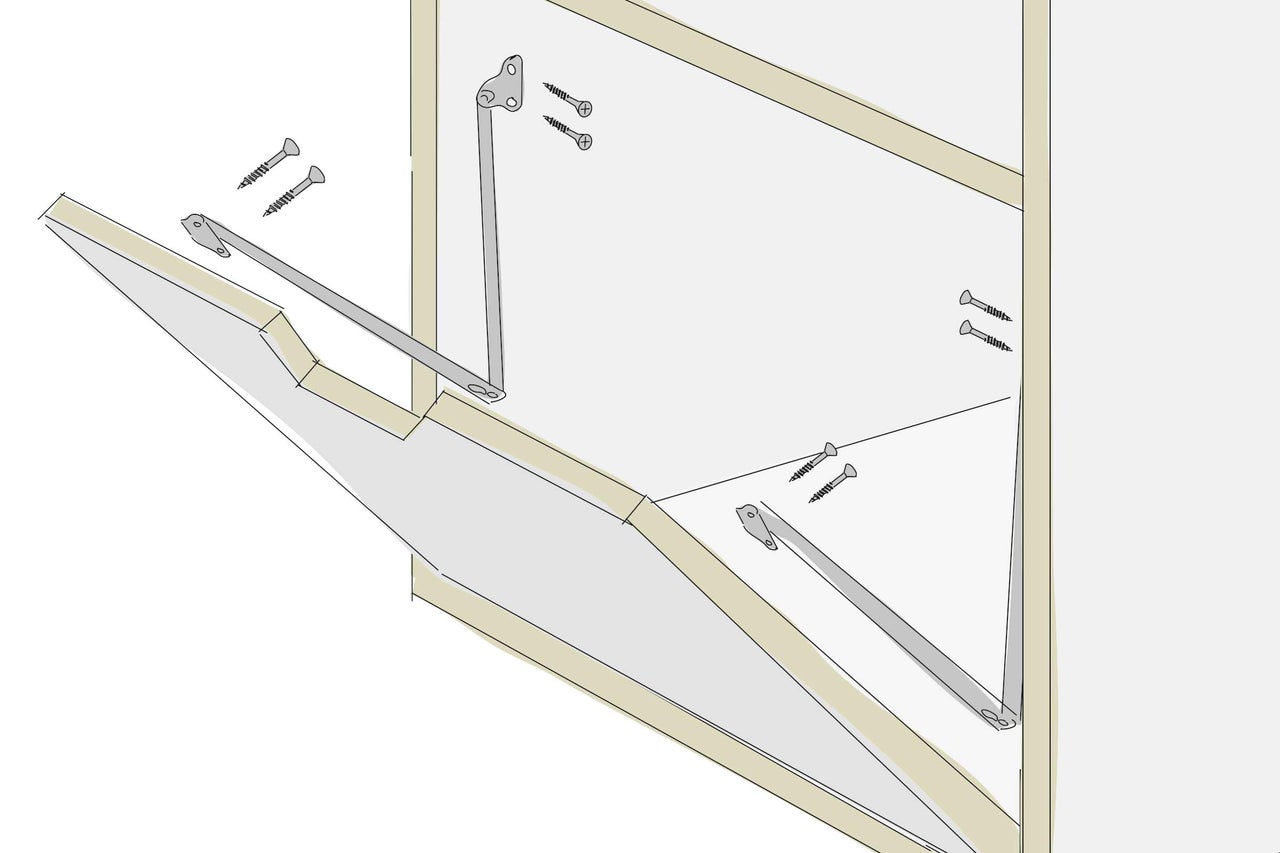

06

An die untere Schranktür kommen seitlich zwei Klappenhalter. Befestige diese mit den mitgelieferten Schrauben.

kuechenmodul ferdinand as 08
kuechenmodul ferdinand as 08

Deckplatte montieren

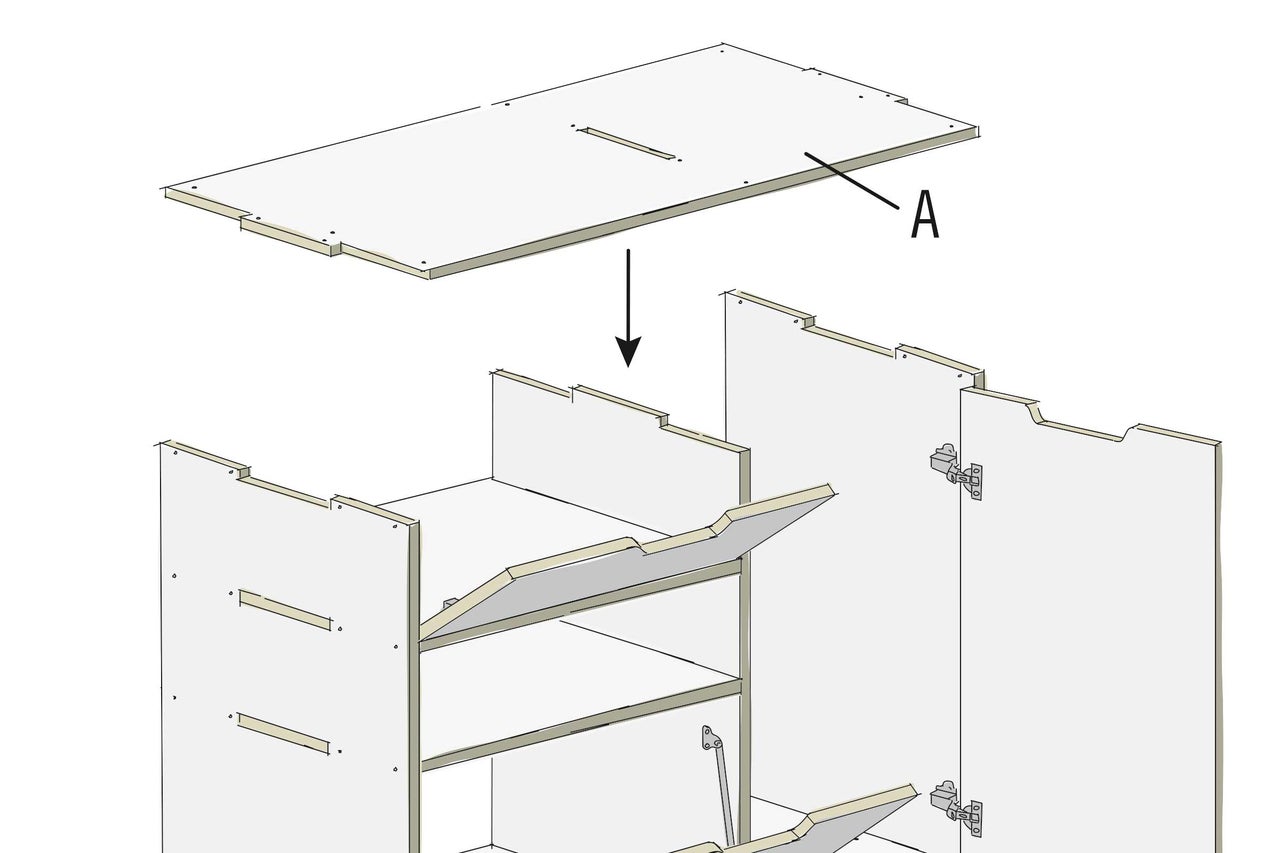

07

Jetzt die Deckplatte (A) - sie ist identisch mit der Bodenplatte (A) - auf die Wände aufstecken und durch die vorgesehenen Schraubenlöcher von oben verschrauben. Verschraube zusätzlich die Platte durch die beiden Seitenwände. Die Verschraubungen erfolgen mit Senkkopfschrauben 3,5x35 mm.

kuechenmodul ferdinand as 09
kuechenmodul ferdinand as 09

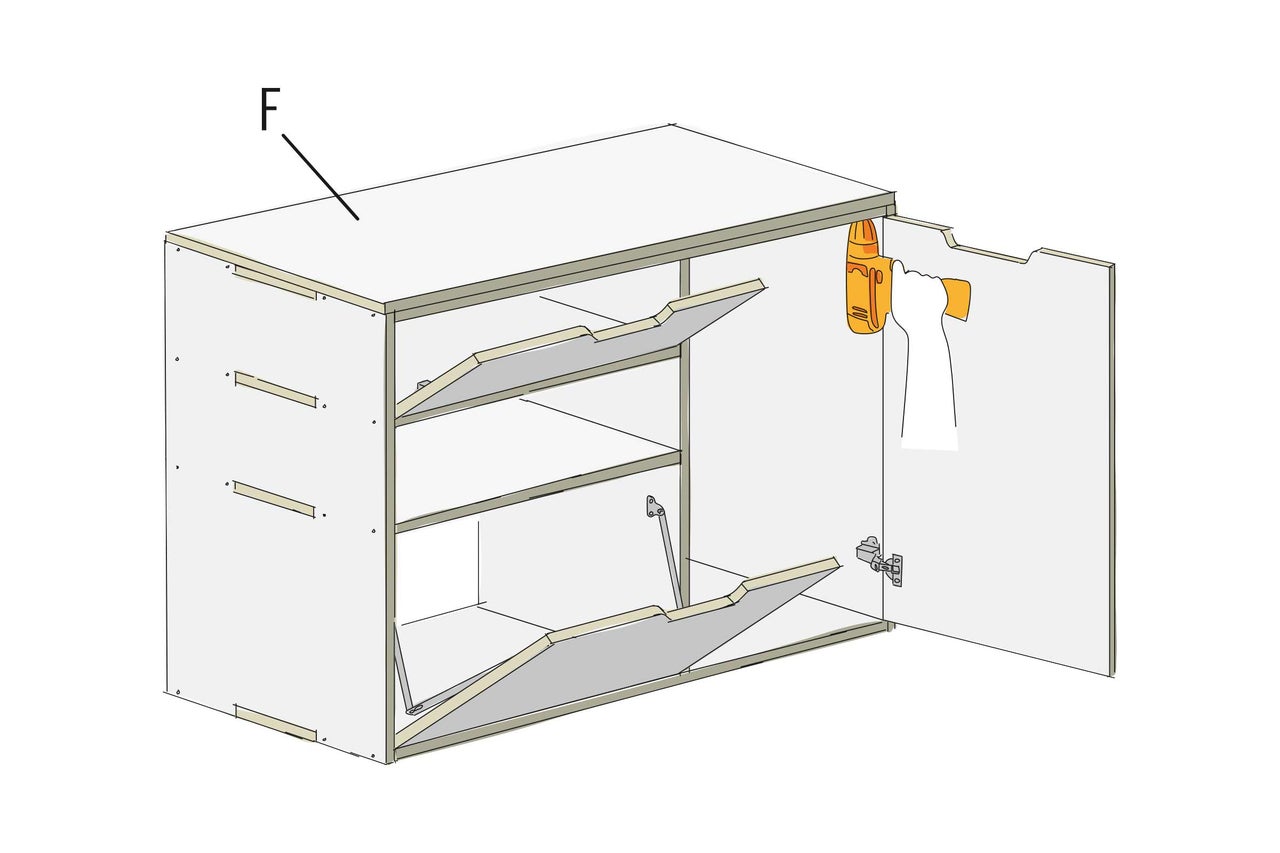

Schrankabdeckung befestigen

08

Lege die obere Schrankabdeckung (F) deckungsgleich auf die Abdeckplatte (A) auf. Sie wird von unten durch die Abdeckplatte mit Senkkopfschrauben 3x25 mm angeschraubt.

kuechenmodul ferdinand as 10
kuechenmodul ferdinand as 10

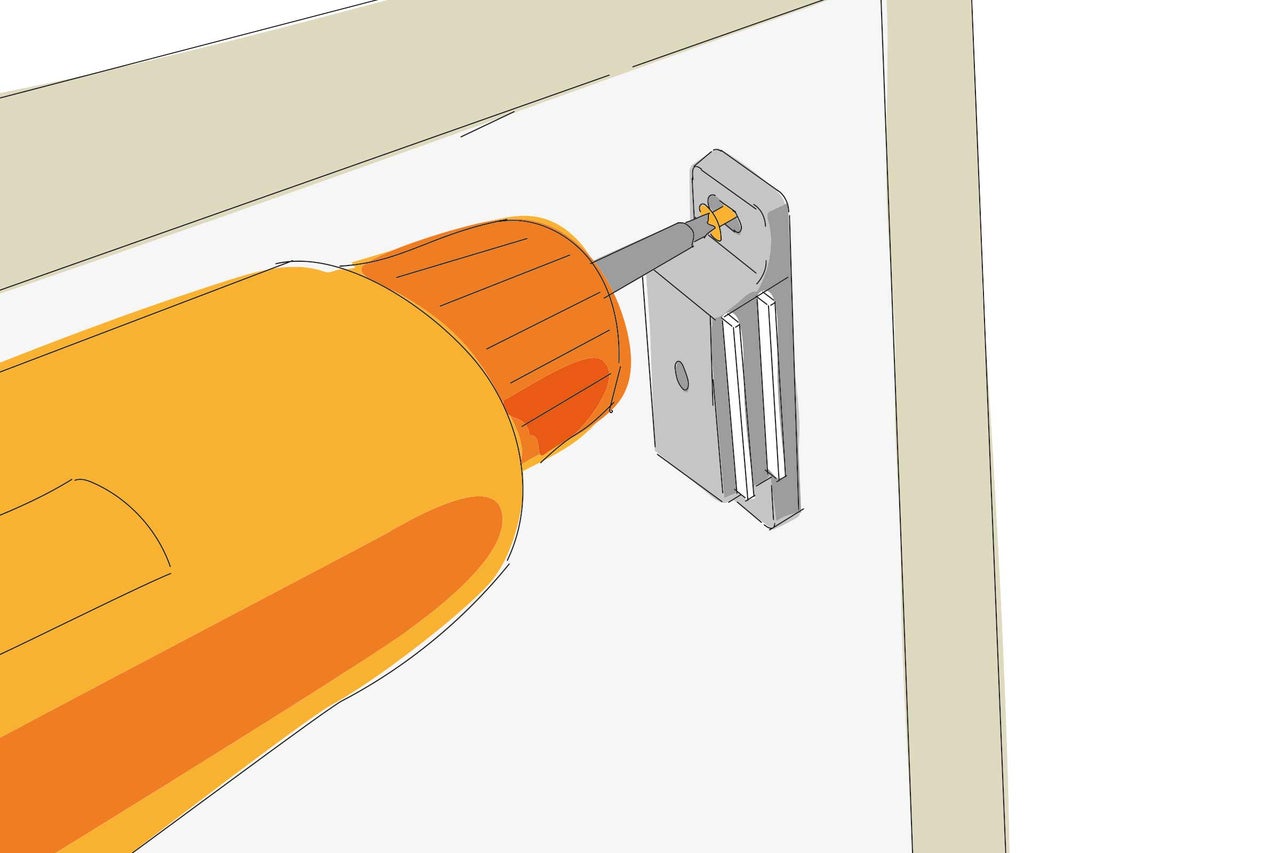

Magnetschnäpper an Türen montieren

09

Als Anschlag für die Türen werden Magnetschnäpper an den markierten Positionen montiert. Bringe die beiliegenden Metallplättchen so an den Türen an, dass diese an den Magneten festgehalten werden. Verwende jeweils Senkkopfschrauben 3x16 mm. Nach der Montage müssen die Türen vorne bündig am Korpus abschließen.

kuechenmodul ferdinand as 11
kuechenmodul ferdinand as 11

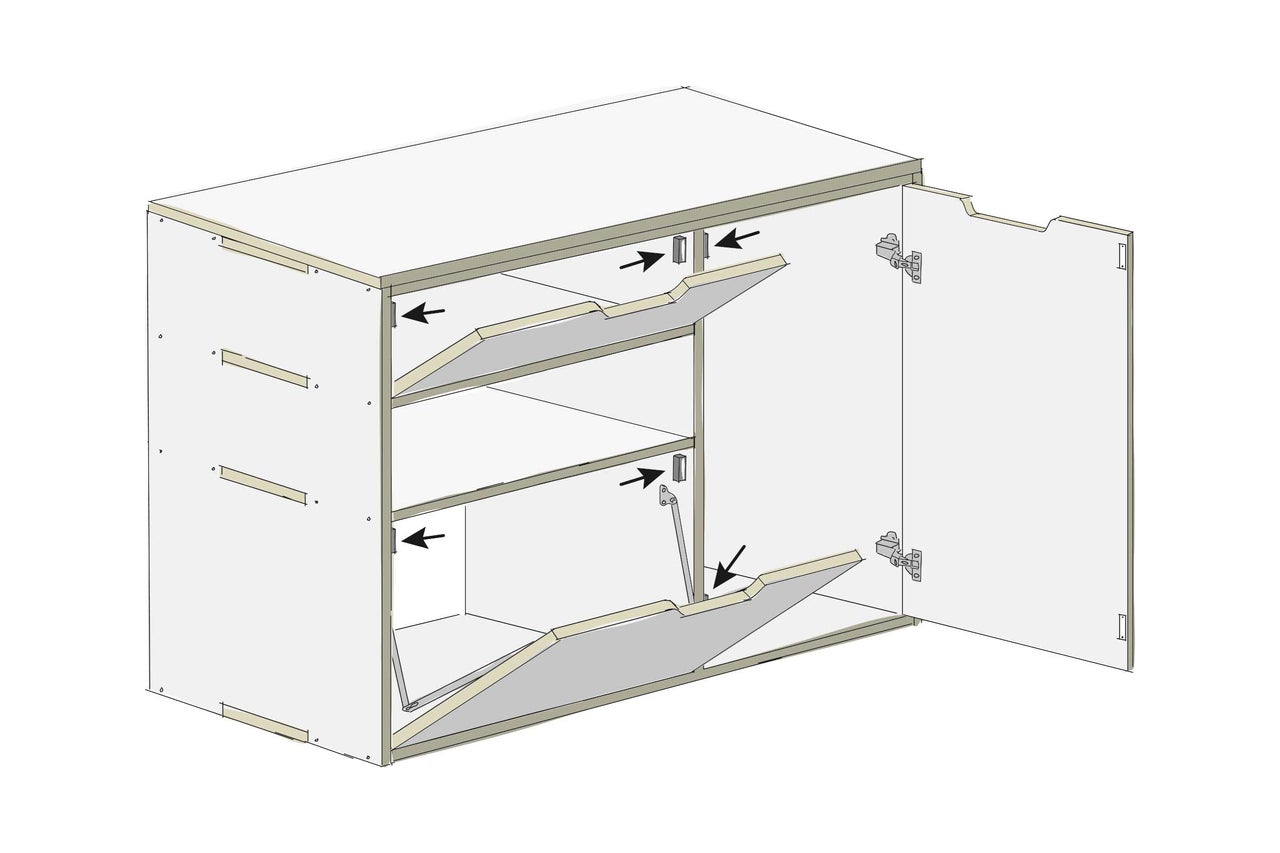

Magnetschnäpper montieren

10

Nach der Montage müssen die Türen vorne bündig am Korpus abschließen.

kuechenmodul ferdinand as 12
kuechenmodul ferdinand as 12

Einzelteile für Schublade zurecht legen

11

Lege die Einzelteile für die Montage der Schublade zurecht.

kuechenmodul ferdinand as 13
kuechenmodul ferdinand as 13

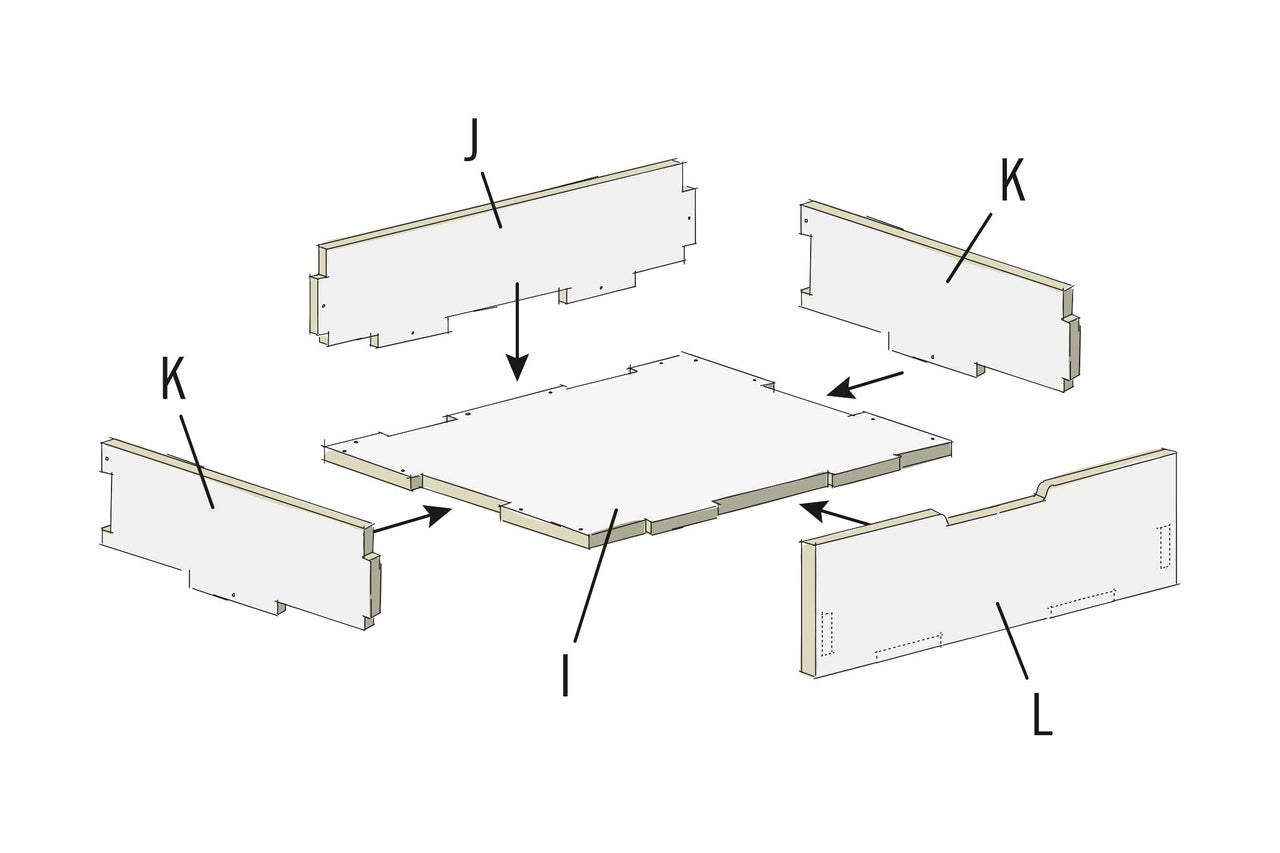

Seitenwände, Rückenwand und Grundplatte verbinden

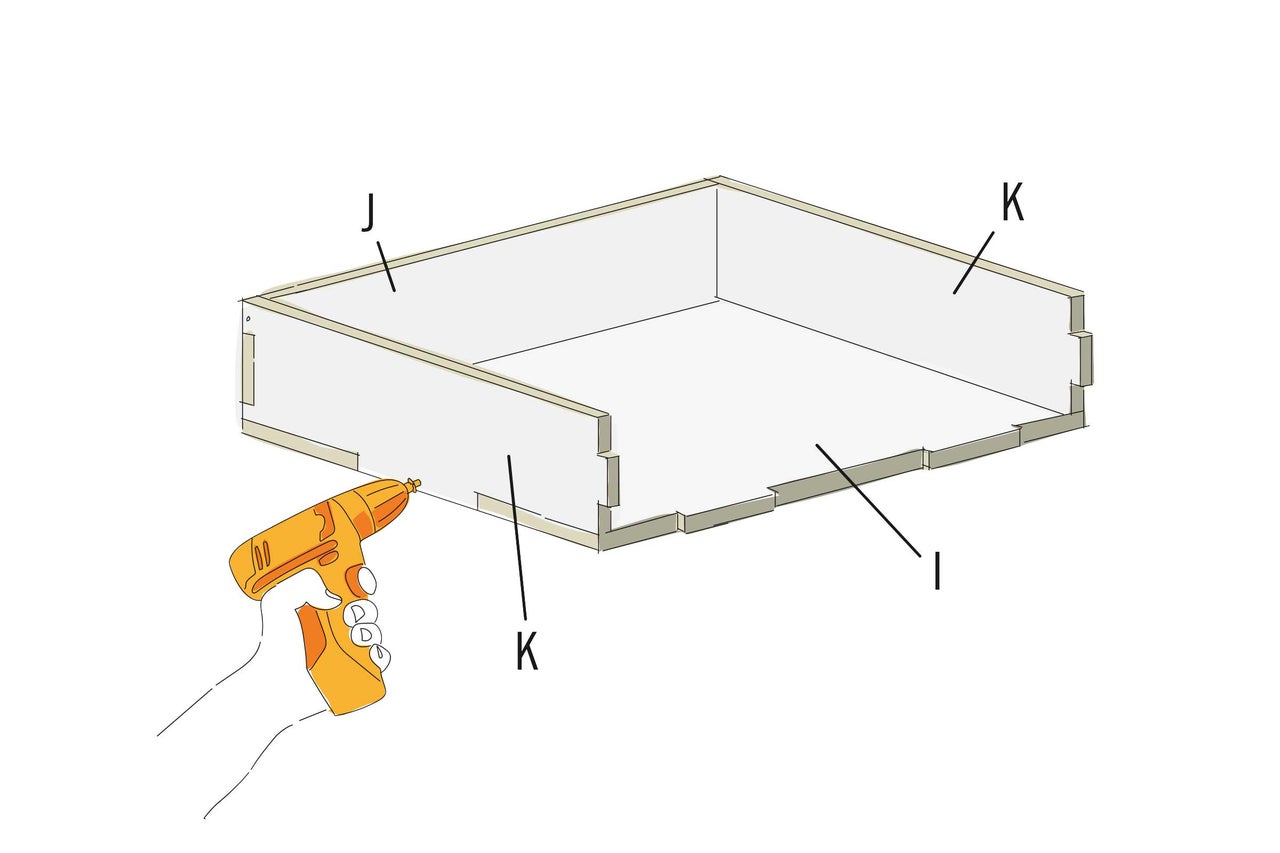

12

Verschraube die beiden Seitenwände (K) und die Rückwand (J) an der Grundplatte (I). Die Verschraubungen erfolgen von der Seite in die Grundplatte und dann durch die Grundplatte in die Wände. Verwende die Senkkopfschrauben 3,5x35 mm.

kuechenmodul ferdinand as 14
kuechenmodul ferdinand as 14

Universal-Eckverbinder anbringen

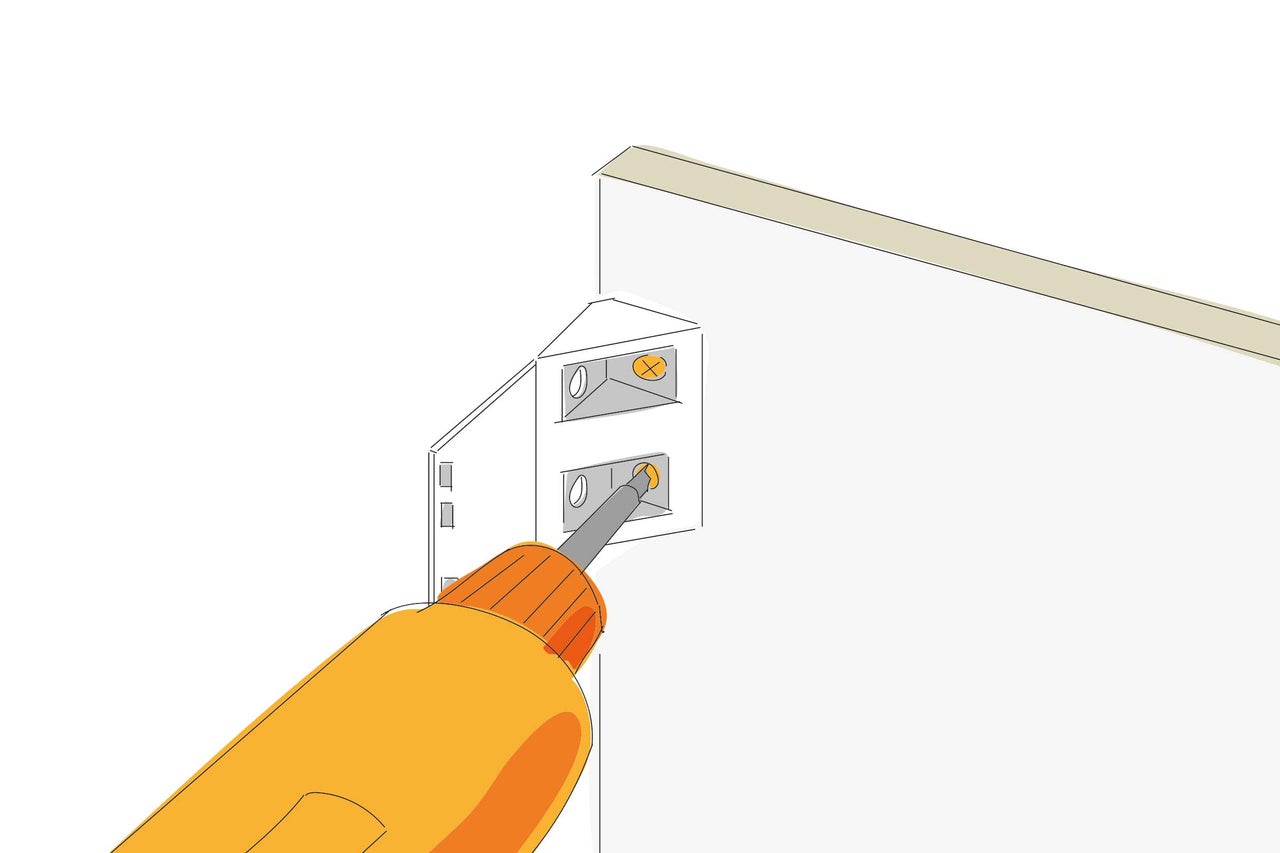

13

Damit die Frontplatte befestigt werden kann, muss auf jeder Seite ein Universal-Eckverbinder angeschraubt werden. Die Eckverbinder sitzen dabei vorne bündig an der Kante der Seitenwand. Schraube sie mit Senkkopfschrauben 3x16 mm an. Die Schraubenlöcher müssen dazu nicht vorgebohrt werden.

kuechenmodul ferdinand as 15
kuechenmodul ferdinand as 15

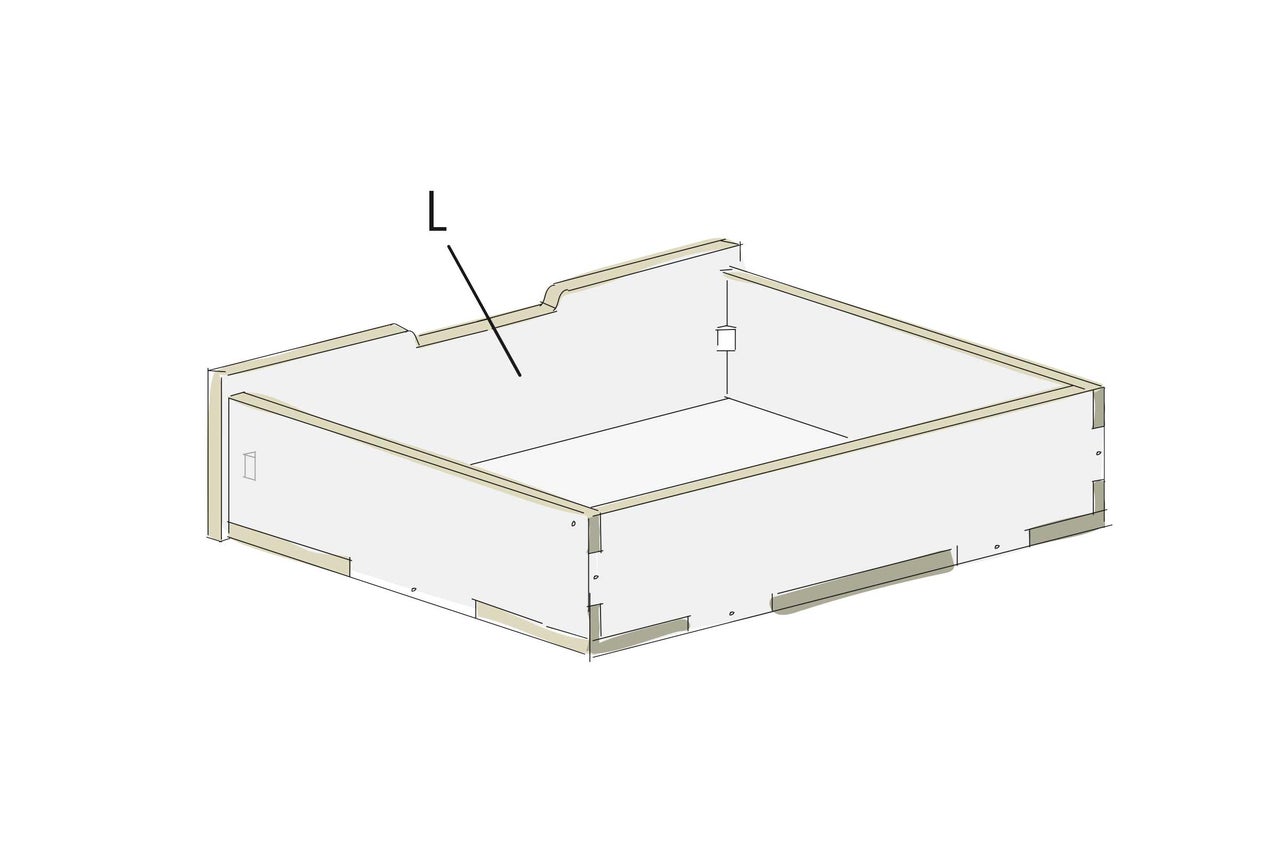

Frontplatte aufstecken und anschrauben

14

Danach kann die Frontplatte (L) an den Zapfen der Seitenwände und Grundplatte aufgesteckt und an den Eckverbinder angeschraubt werden.

kuechenmodul ferdinand as 16
kuechenmodul ferdinand as 16

Schubladenschienen montieren

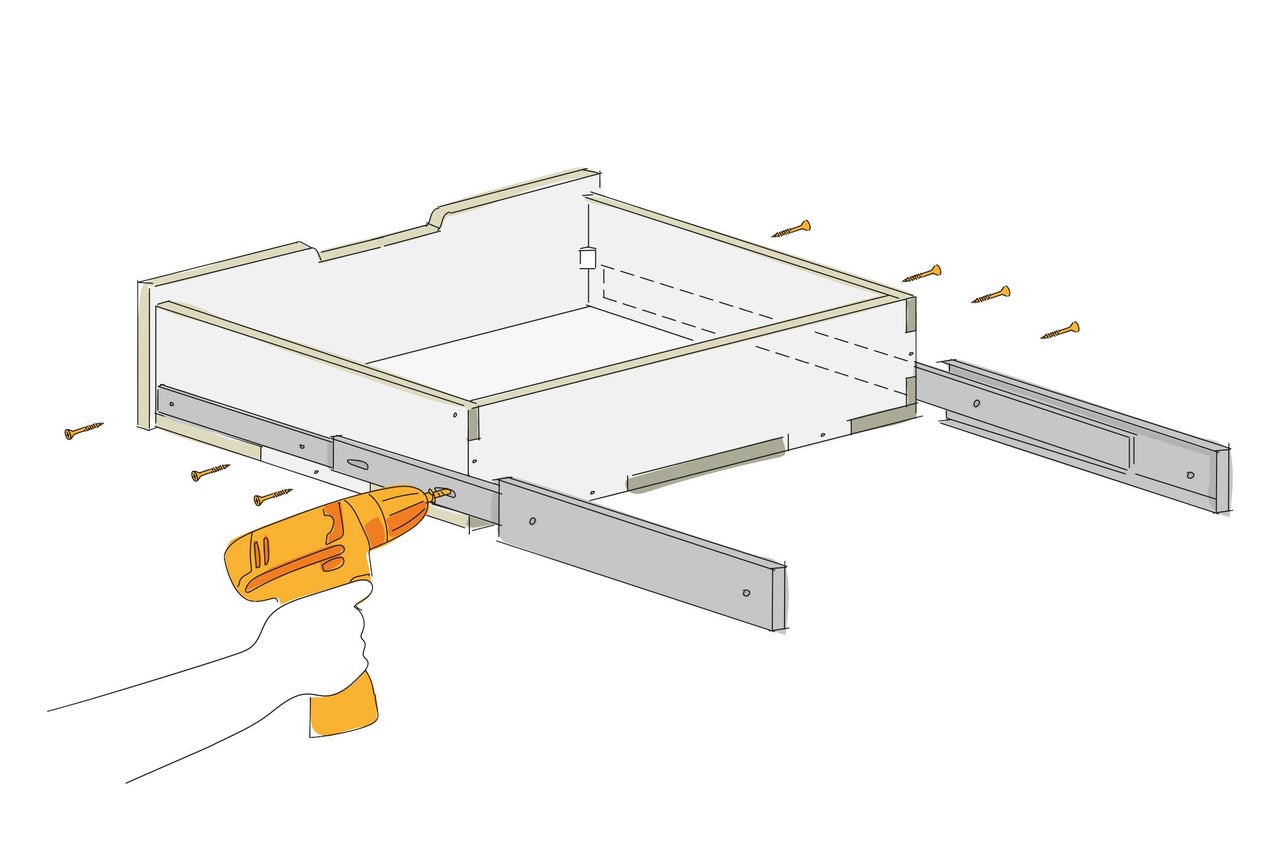

15

An der Schublade werden zwei Schubladenschienen angebracht. Ziehe die Schienen komplett auseinander und verschraube sie mit Senkkopfschrauben 4x16 mm durch den mittleren Teil des Auszuges direkt über der Bodenplatte der Schublade. Dann am vorderen Auszug ebenfalls an der Schublade verschrauben. Achte darauf, dass die Schienen parallel zur Schublade montiert werden.

kuechenmodul ferdinand as 17
kuechenmodul ferdinand as 17

Schublade in Schranköffnung anbringen

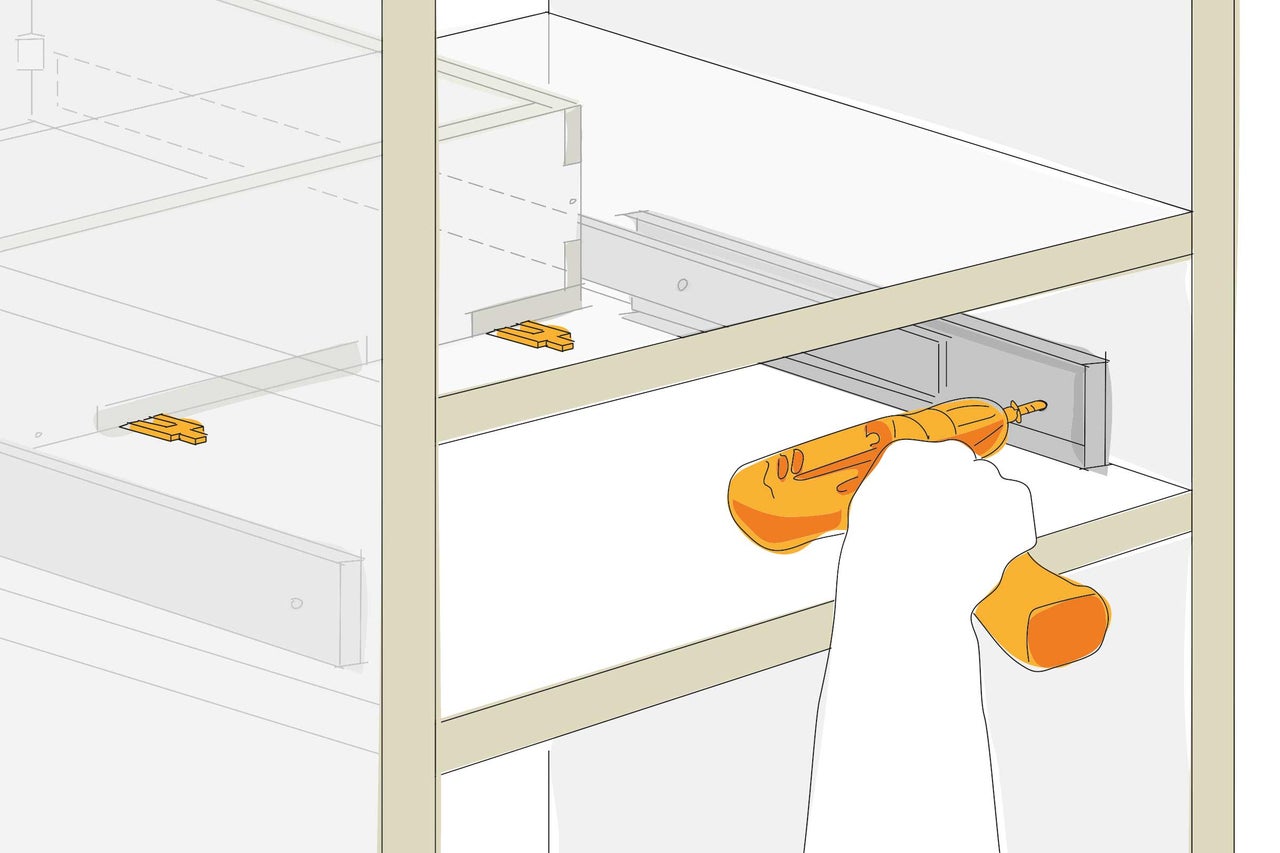

16

Setze die Schublade in die Schranköffnung ein und unterlege sie mit 2 mm dicken Keilen. Verschraube die Schubladenschienen am hinteren, dicken Teil an den Seitenwänden der Schranköffnung. Verwende Senkkopfschrauben 4x16 mm. Achte darauf, dass die Schienen parallel zur Schranköffnung montiert werden und sich die Schublade leichtgängig verschieben lässt.

kuechenmodul ferdinand as 18
kuechenmodul ferdinand as 18

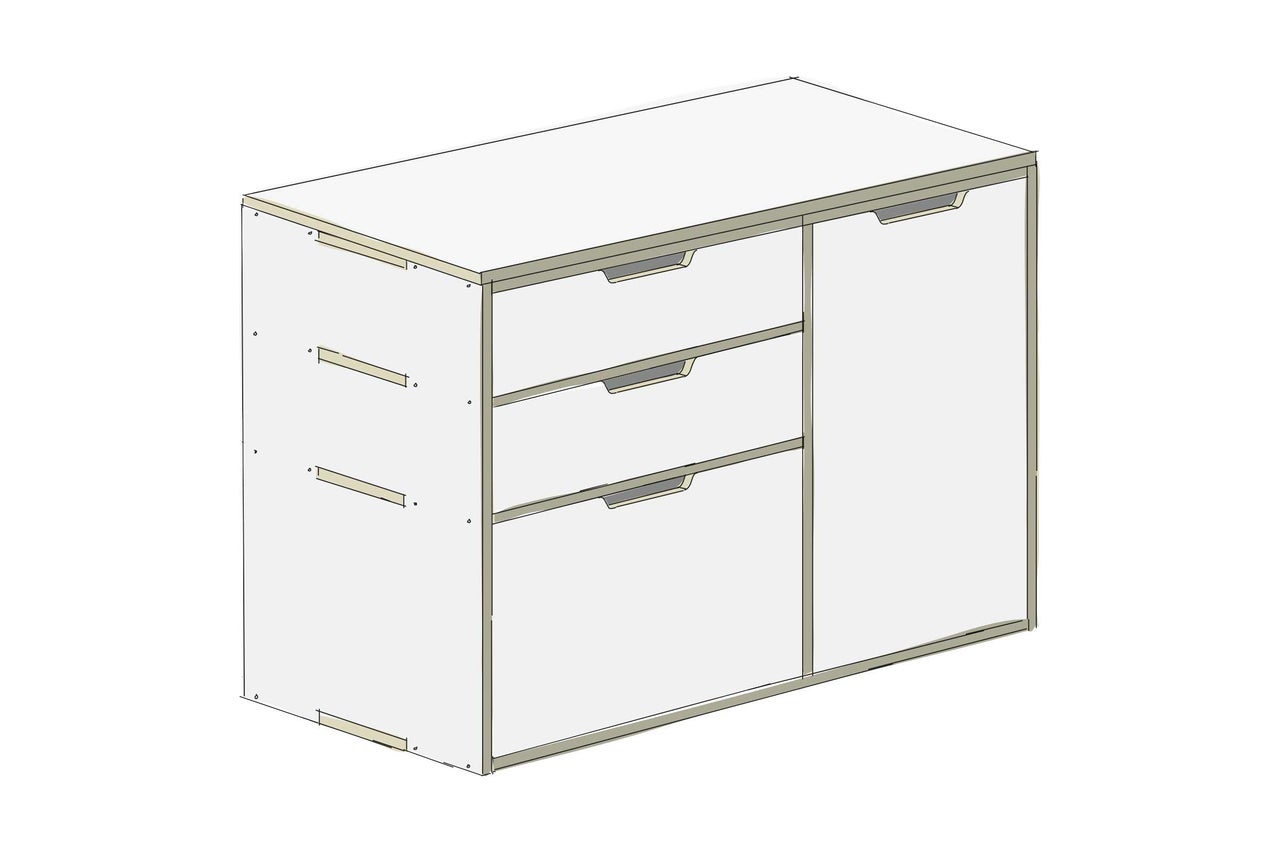

Küche in Camper einbauen

17

Das Küchenmodul kann nun ins Fahrzeug eingebaut und genutzt werden.

kuechenmodul ferdinand as 19
kuechenmodul ferdinand as 19

Sicherheitshinweise

Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.

  • Unsere Produkte sind keine Bestandteile des Fahrzeuges.
  • Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, dessen ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
  • Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
  • Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
  • Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
  • Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
