Arbeiten an elektrischen Anlagen in Deinem Haus solltest Du grundsätzlich einer Elektrofachkraft überlassen. Hier geht Sicherheit vor. Aber Du kannst die Leitungen verlegen, wenn sie noch keinen Strom leiten. Anschließend werden Anschluss, Prüfung und Inbetriebnahme von einer Elektrofachkraft durchgeführt. Wir zeigen Dir hier, wie es geht.

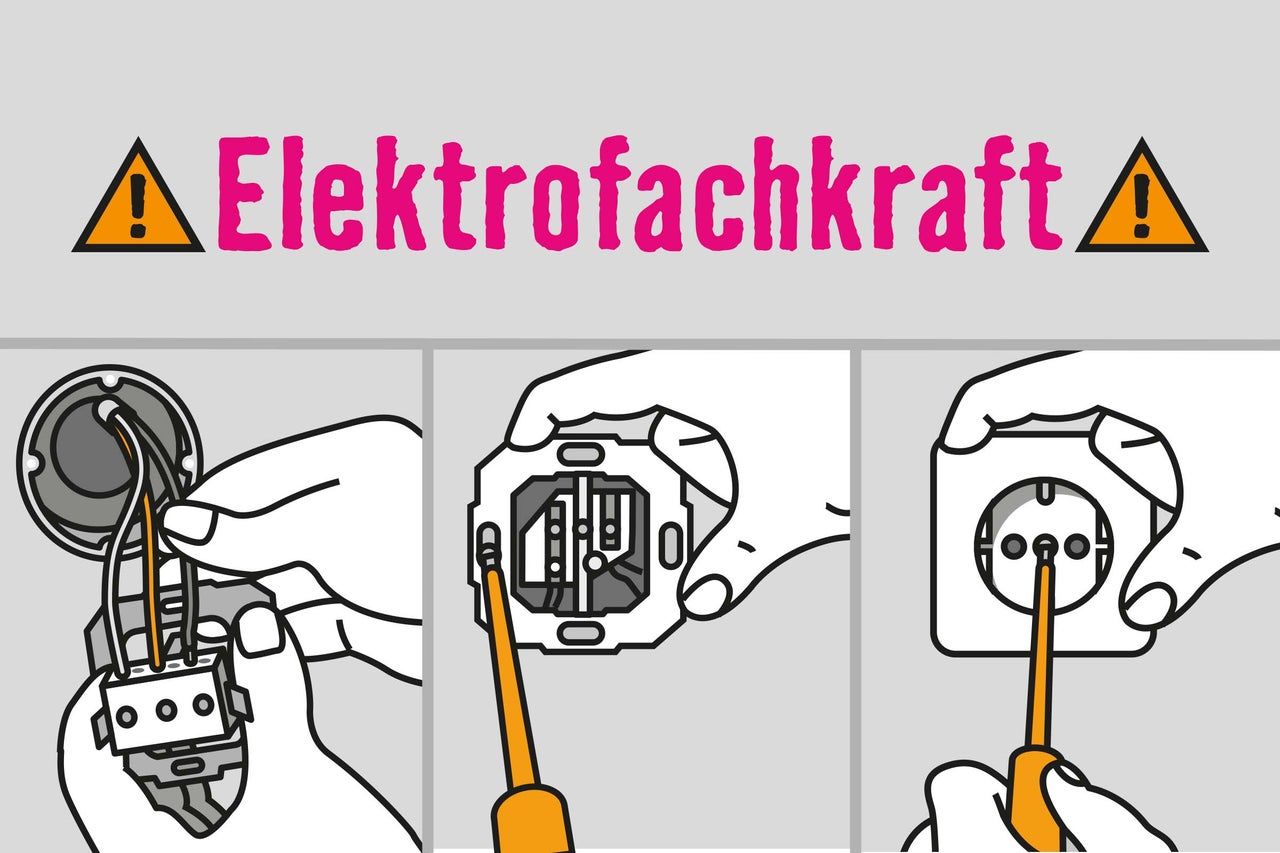

Sämtliche Arbeiten an spannungsführenden Teilen dürfen nur durch hierfür qualifizierte Personen (Elektrofachkräfte) ausgeführt werden! Zu Deiner eigenen Sicherheit befolgst Du bitte die ausführlichen Sicherheitshinweise.
Ausschließlich qualifizierte Elektrofachkräfte dürfen:
Die erforderliche Verlegetiefe richtet sich nach Einsatzbereich, örtlichen Gegebenheiten und den Vorgaben der Elektrofachkraft. Steine sollten entfernt werden. Führe nun das Kabel in ein spezielles Kabelschutzrohr oder decke es später mit Kabelabdeckhauben ab. Verwende nur Kabel, die für die Erdverlegung zugelassen sind. Decke das verlegte Kabel zur Sicherheit mit einem Warnband zur Kennzeichnung erdverlegter elektrischer Leitungen.
Fixiere das Kabel im Graben entsprechend der Planung und bedecke es mit geeignetem, steinfreiem Bettungsmaterial. Die erforderlichen Abstände zu anderen Leitungen richten sich nach Leitungsart, Verlegeart und den jeweiligen technischen Anforderungen.
Bedecke den Kabelgraben anschließend, z. B. mit den abgehobenen Rasenstücken. Zum Personenschutz ist eine Fehlerstrom-Schutzeinrichtung (RCD/FI) vorzusehen. Anschluss, Prüfung und Inbetriebnahme der Installation dürfen ausschließlich durch eine entsprechend befugte Elektrofachkraft erfolgen.
Kabel werden in der Regel waagrecht oder senkrecht geführt.
Im Installationsrohr mit Kabelschellen
Aufputzinstallationen, bei denen Kabel in Rohren an Kabelschellen befestigt werden, bleiben sichtbar und werden vorwiegend in Kellerräumen, Garagen usw. verwendet. Bohre zunächst ein Loch, in dem die Klemmschelle mit einem Dübel und einer Schraube befestigt wird. Im Abstand von jeweils 30–40 cm sollten weitere Klemmschellen angebracht werden, wie im ersten Arbeitsschritt beschrieben.
Das Schutzrohr lässt sich nun leicht in die Klemmschellen einstecken.
In der Nähe eines Winkels solltest Du an beiden Seiten eine Klemmschelle befestigen, um dem Winkel Stabilität zu geben.
Mit Druckschellen
Aufputzinstallationen mit Druckschellen bleiben ebenfalls sichtbar; sie sind in verschiedenen Größen erhältlich. Die Schellen bestehen aus zwei Teilen und werden mit Schrauben in vorher gebohrten Dübellöchern befestigt. In senkrechter Richtung können die Abstände der Schellen etwas größer sein als in waagerechter Richtung.
Der obere Teil der Schelle wird direkt auf das Kabel gesteckt und rastet ein.
Wenn das Kabel die Richtung wechselt, sollten zu beiden Seiten Druckschellen dicht am Kabelbogen angebracht sein, um den Winkel zu stabilisieren.
Beim Verlegen von Kabeln unter Putz sollten zunächst die Schlitzbegrenzungen ausgemessen und angerissen werden. Die Installationsbereiche findest Du in unserem Ratgeber
Mit einer Mauernutfräse kommst Du schneller voran; durch eine automatische Absaugung wird die Staubentwicklung deutlich begrenzt. Zunächst die Schlitzbegrenzungen ausmessen und anreißen. Das Kabel oder das Leerrohr wird in der Nut in größeren Abständen mit Nagelschellen fixiert.
Spachtel abschließend den Schlitz mit Wand- und Deckenputz wieder zu.
Die letzten Schritte – insbesondere Anschluss, Prüfung und Inbetriebnahme der Installationskomponenten – dürfen ausschließlich von entsprechend befugten Elektrofachkräften durchgeführt werden.
