Anleitung

Rollladenantrieb montieren

Lesezeit 2 min.

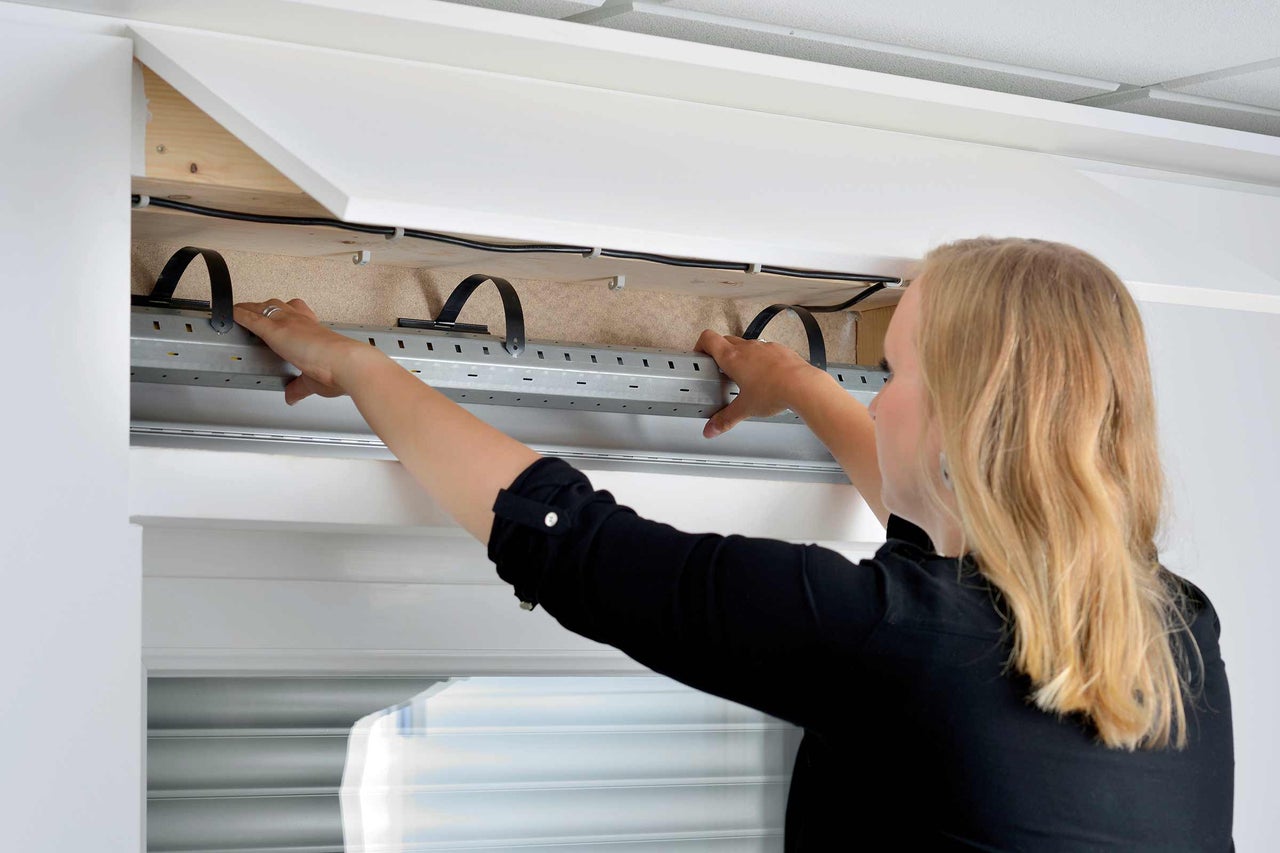

rolladenantrieb montieren

Hell. Dunklel. Hell. Dunkel. Und das ohne Gurtwickelei. Hier zeigen wir Dir Schritt für Schritt, wie man einen Rollladenantrieb montiert, damit Du mehr Zeit für die wichtigen Dinge im Leben hast. Los geht's!

Material

von
01

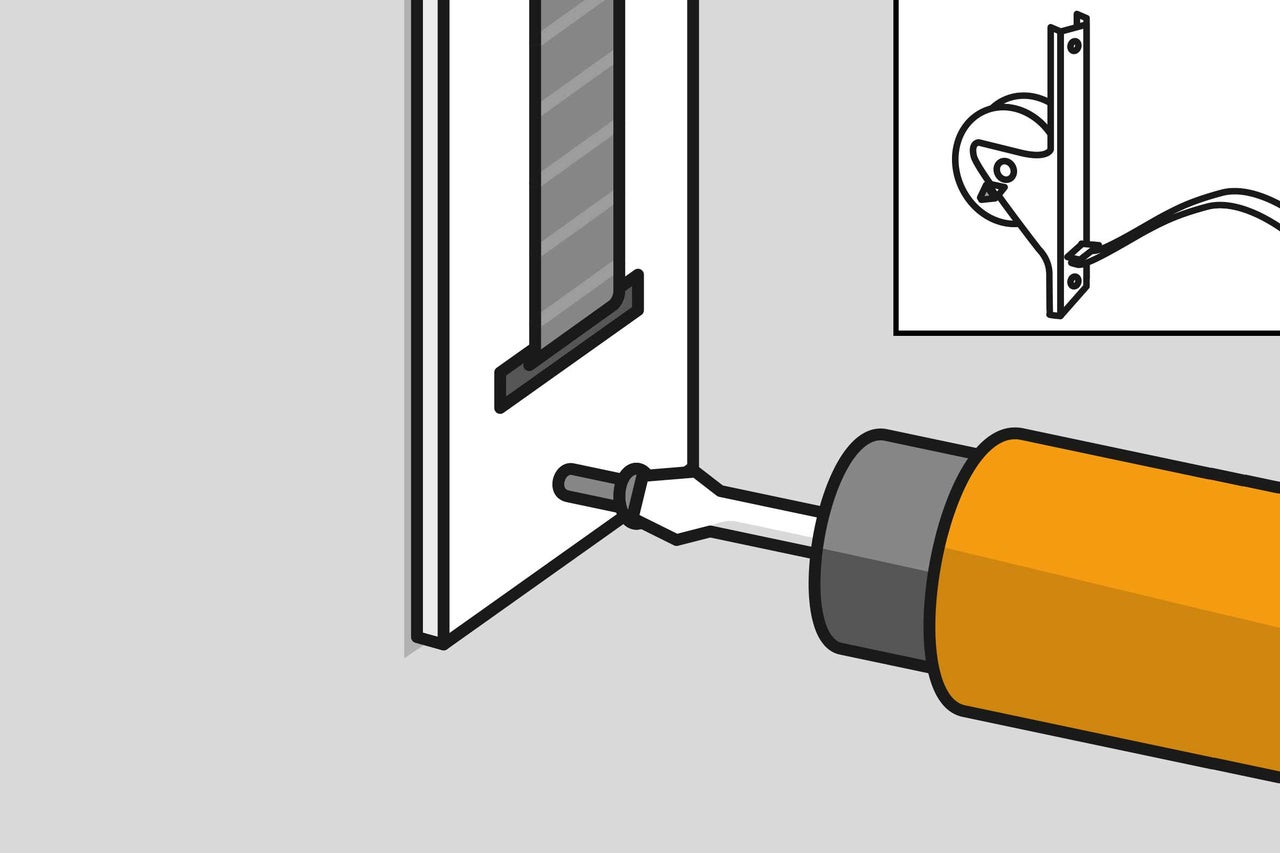

Erst mal den Rollladen ganz runter lassen. Den Gurtwickler ausbauen und den Gurt bis zum Anschlag aus dem Wickler ziehen. Achtung, Federspannung! Die Blechnase herausbiegen, damit der Gurt nicht wieder zurückschnallen kann. Nun je nach System den Gurt lösen.

rolladenantrieb montieren anleitung as 01
rolladenantrieb montieren anleitung as 01
02

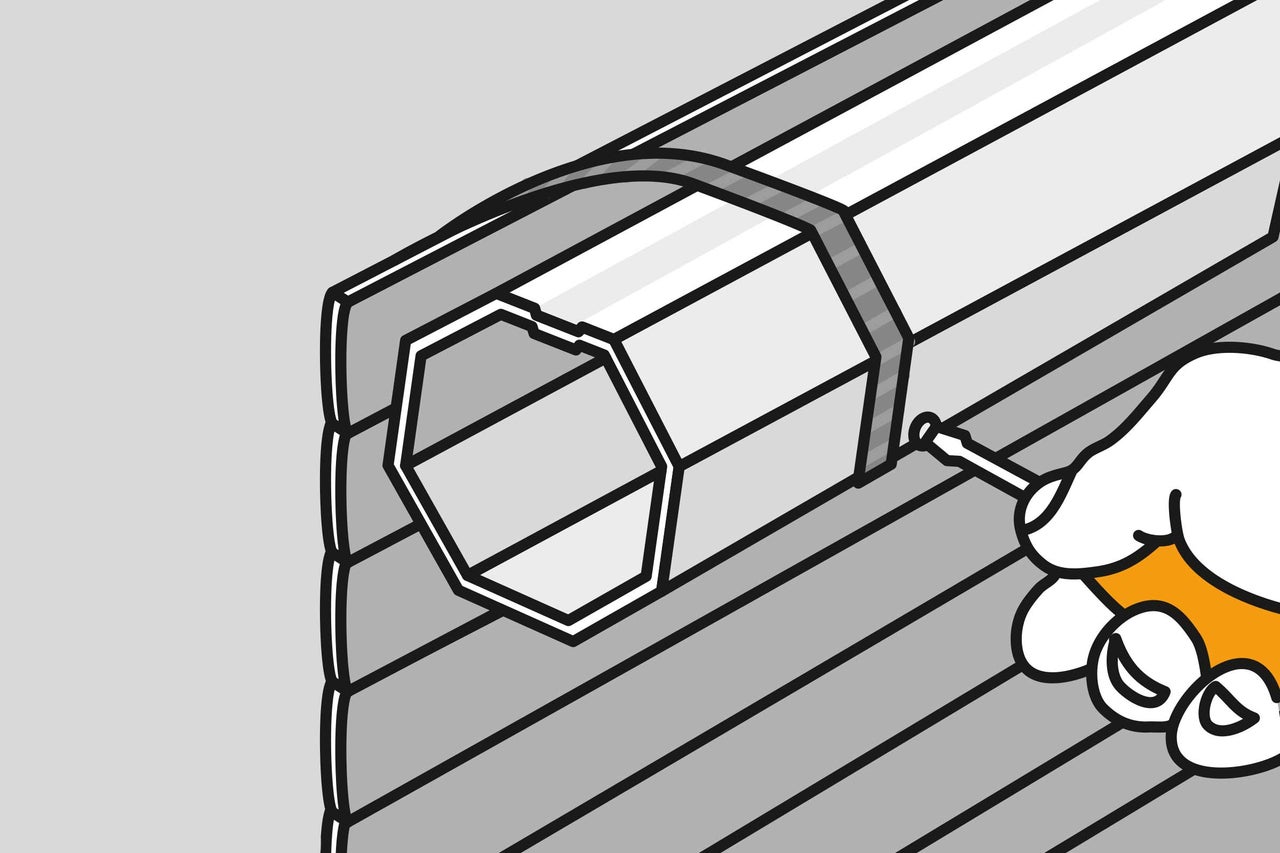

Nun den Rollladenkasten öffnen und je nach Modell entweder das Gurtband lösen oder die Montagefeder des Rollladenpanzers aushaken.

rolladenantrieb montieren anleitung as 02
rolladenantrieb montieren anleitung as 02
03

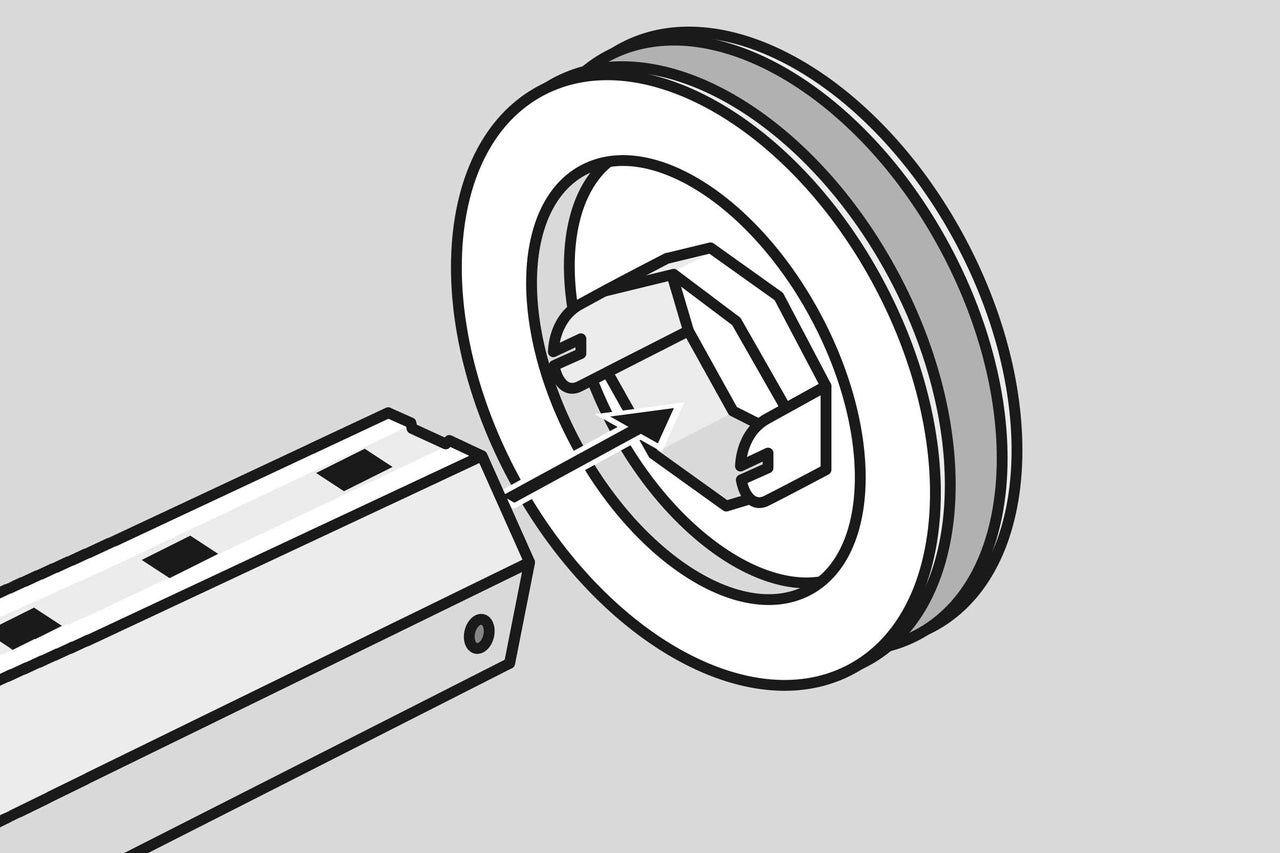

Die Wickelwelle herausheben und danach die Gurtscheibe mit dem Rollladengurt abnehmen.

rolladenantrieb montieren anleitung as 03
rolladenantrieb montieren anleitung as 03
04

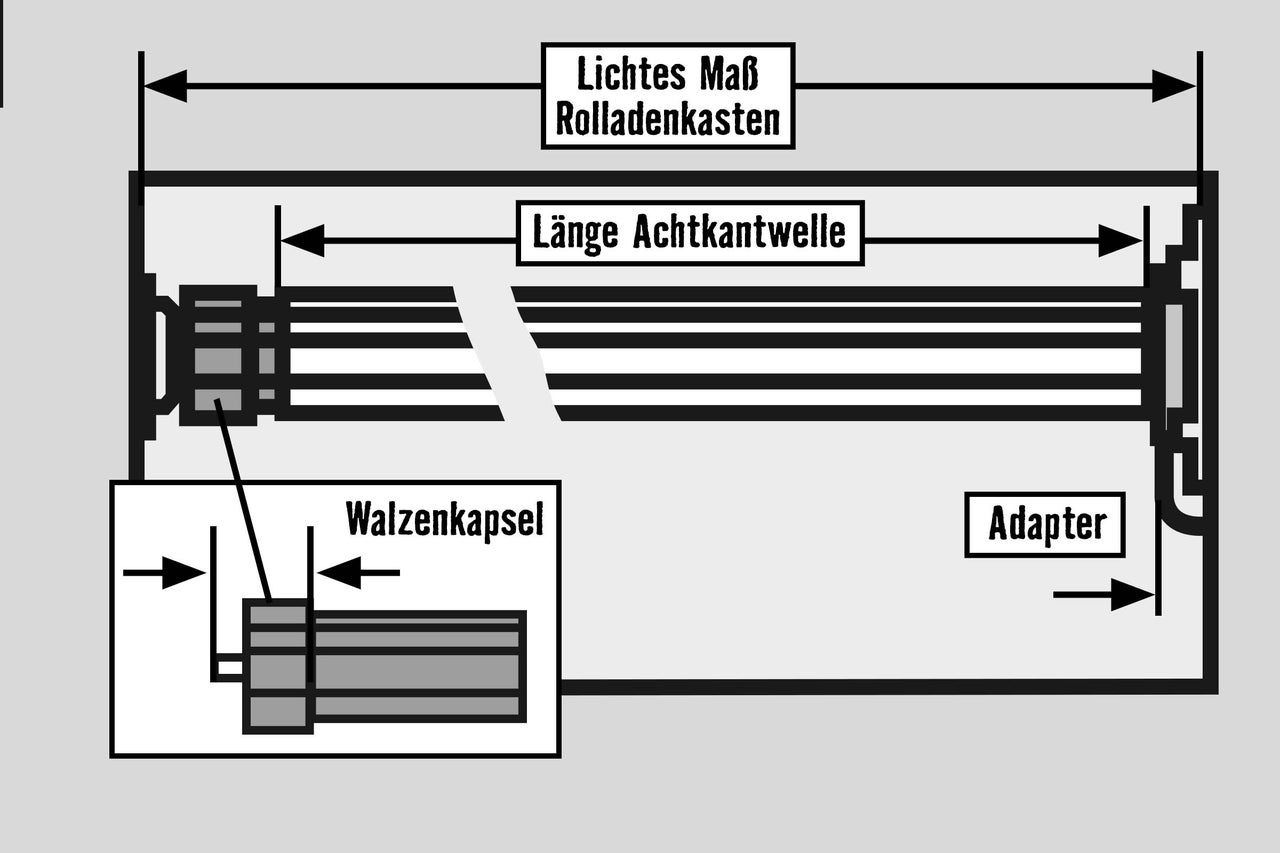

Dann muss die Achtkantwelle auf das benötigte Maß gekürzt werden (Maß minus Länge Adapter minus Länge Walzenhülse). Danach die Schnittstelle innen und außen entgraten.

rolladenantrieb montieren anleitung as 04
rolladenantrieb montieren anleitung as 04
05

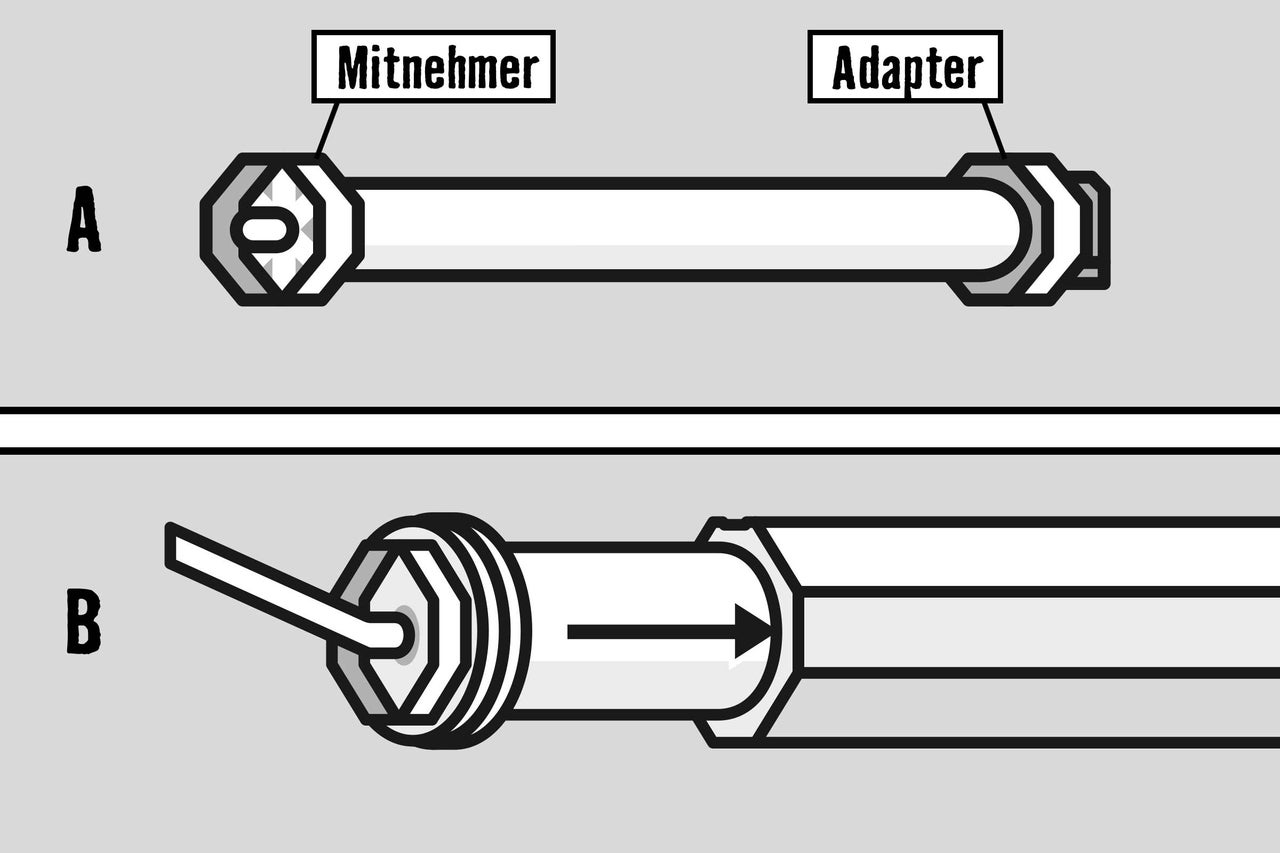

A: Der Rollladenantrieb besteht aus Rohrmotor, Mitnehmer und Adapter.

B: Schiebe nun vorsichtig den Rohrmotor mit dem Mitnehmer zuerst in die Achtkantwelle – auf keinen Fall einschlagen! Drücke dann die Welle vollständig auf den Adapter.

rolladenantrieb montieren anleitung as 05
rolladenantrieb montieren anleitung as 05
06

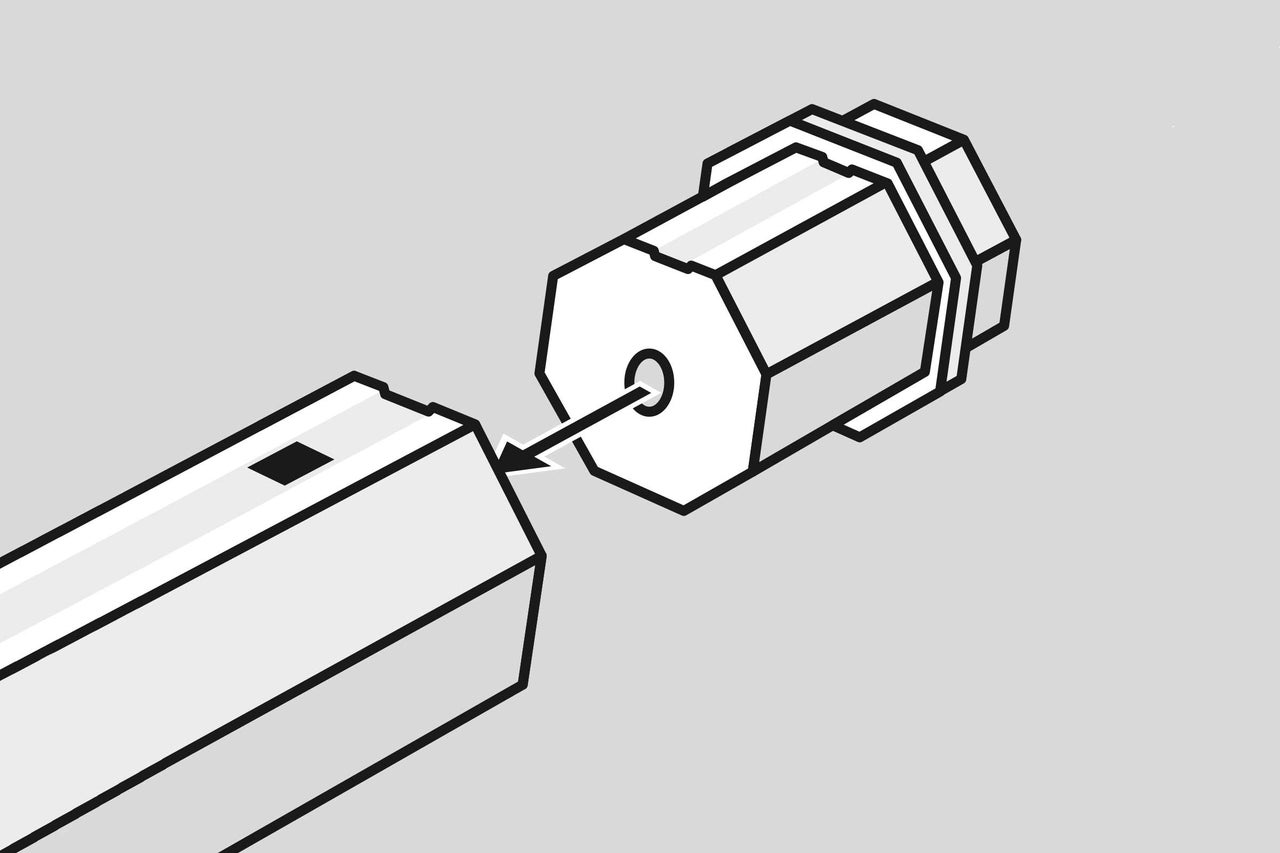

Jetzt die Walzenhülse in das Ende der Achtkantwelle schieben. Den Rohrmotor mit Adapter in das Antriebslager stecken und sichern. Auf der gegenüberliegenden Seite die Walzenkapsel mit dem Kugellager in das Gegenlager einhängen.

Durch Verschieben der Walzenkapsel (max. 1/3 der Kapsellänge) können Maßungenauigkeiten korrigiert werden. Die Walzenkapsel dann mit einer Schraube fixieren. Den Rollladenpanzer wieder an der Achtkantwelle befestigen.

rolladenantrieb montieren anleitung as 06
rolladenantrieb montieren anleitung as 06

Hinweis!

Den elektrischen Anschluss nur von einer qualifizierten Personen (Elektromeister) ausführen lassen!
