Bewehrte L-Steine (Winkelstützen) brauchen für eine frostfreie Gründung ein 80 cm tiefes Fundament auf tragfähigem Baugrund. Der Fuß der Winkelstütze muss nach dem Setzen unterhalb des späteren Bodenniveaus sein; das Fundament muss vor und hinter den Winkelstützen 20 cm breiter sein als der Fuß – das ist bei einer Grenzbebauung nicht immer möglich.
Auf dieser Seite erfährst Du alles, was Du zum Setzen von L-Steinen wissen musst. Zu Beginn zeigen wir Dir,
Danach geht’s an die
Zum Schluss findest Du noch die
L-Steine setzen: Das brauchst Du
Winkelstützen setzen vorbereiten
1
Fundament vorbereiten

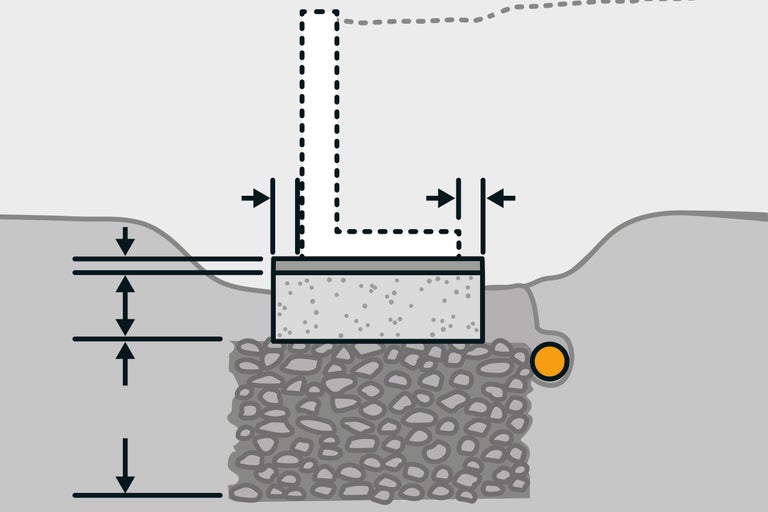

Belastungssituationen beachten
L-Steine dürfen nur für solche Belastungssituationen verwendet werden, für die sie vorgesehen sind. Im Garten- und Landschaftsbau sind dies üblicherweise die sogenannten Lastfälle 1, 2 und 3. Details zur Auswahl der geeigneten Stützen findest Du im Datenblatt des Herstellers. Halte Dich auch beim Setzen der Winkelstützen an die Vorgaben des Herstellers.
1

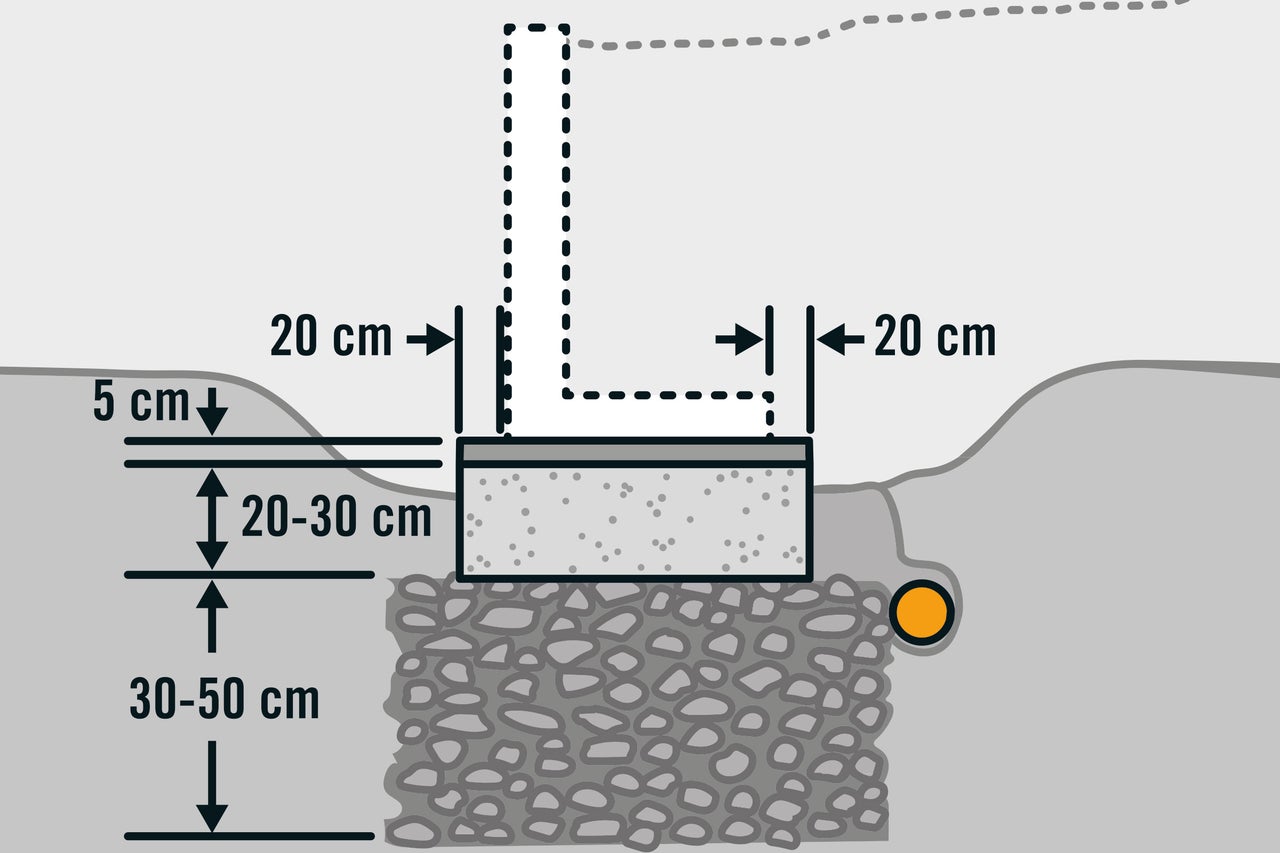

Die Tragschicht aus Schotter 0/32
2
Entwässerung (Drainage)
3
Fundament aus Beton C 16/20
4
Bettungsschicht aus Garten- und Landschaftsbaubeton C20/25 (Korngröße 0/8)
5
Winkelstütze
L-Steine setzen: So geht's
2
Winkelstützen ausrichten
Die Winkelstützen müssen später parallel und waagerecht ausgerichtet werden. Spann dazu genau waagerecht eine Schnur in der passenden Höhe.

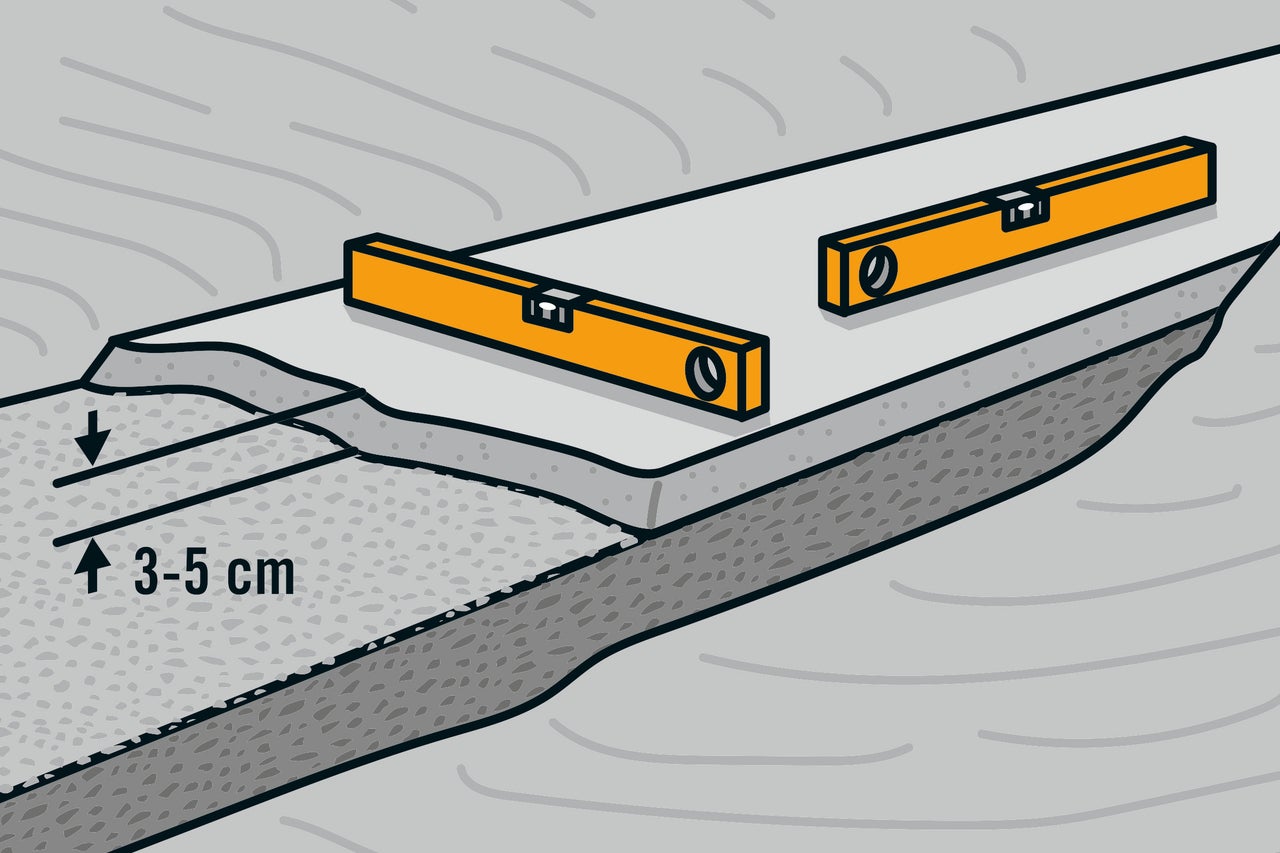

Ist das Fundament fertig gegossen und sauber? Dann wird im nächsten Schritt die Bettungsschicht hergestellt; unmittelbar danach werden die Winkelstützen gesetzt. Mische den Garten- und Landschaftsbaubeton erdfeucht an – am besten mit einem Rührwerk in einem runden Mörtelkübel. Bringe den Beton anschließend auf das Fundament auf und ziehe ihn eben ab.
3
Winkelstützen setzen

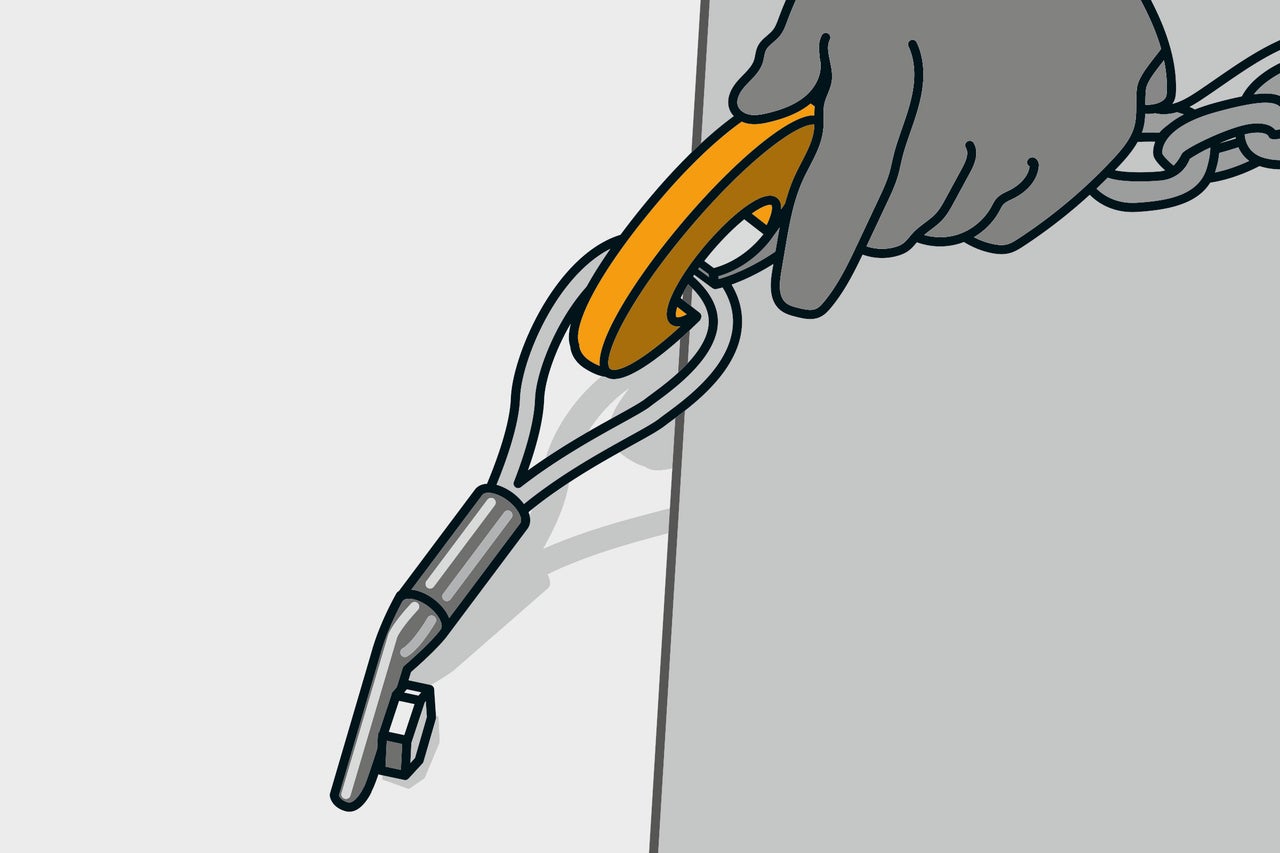

Trage bei den nächsten Arbeitsschritten zu Deiner Sicherheit einen Schutzhelm, Sicherheitsschuhe und Arbeitshandschuhe.Die Winkelstützen sind sehr schwer und werden deshalb üblicherweise mit einem Bagger gesetzt. Dazu wird an der Winkelstütze eine Transportschlaufe angeschraubt; sie wird anschließend in den Kettenhaken des Baggers eingehängt. Wie die Schlaufe an der Stütze verschraubt wird, ist von deren Hersteller abhängig und deshalb dem Datenblatt zu entnehmen. Achte immer auf eine sichere Befestigung!
4
L-Steine anheben

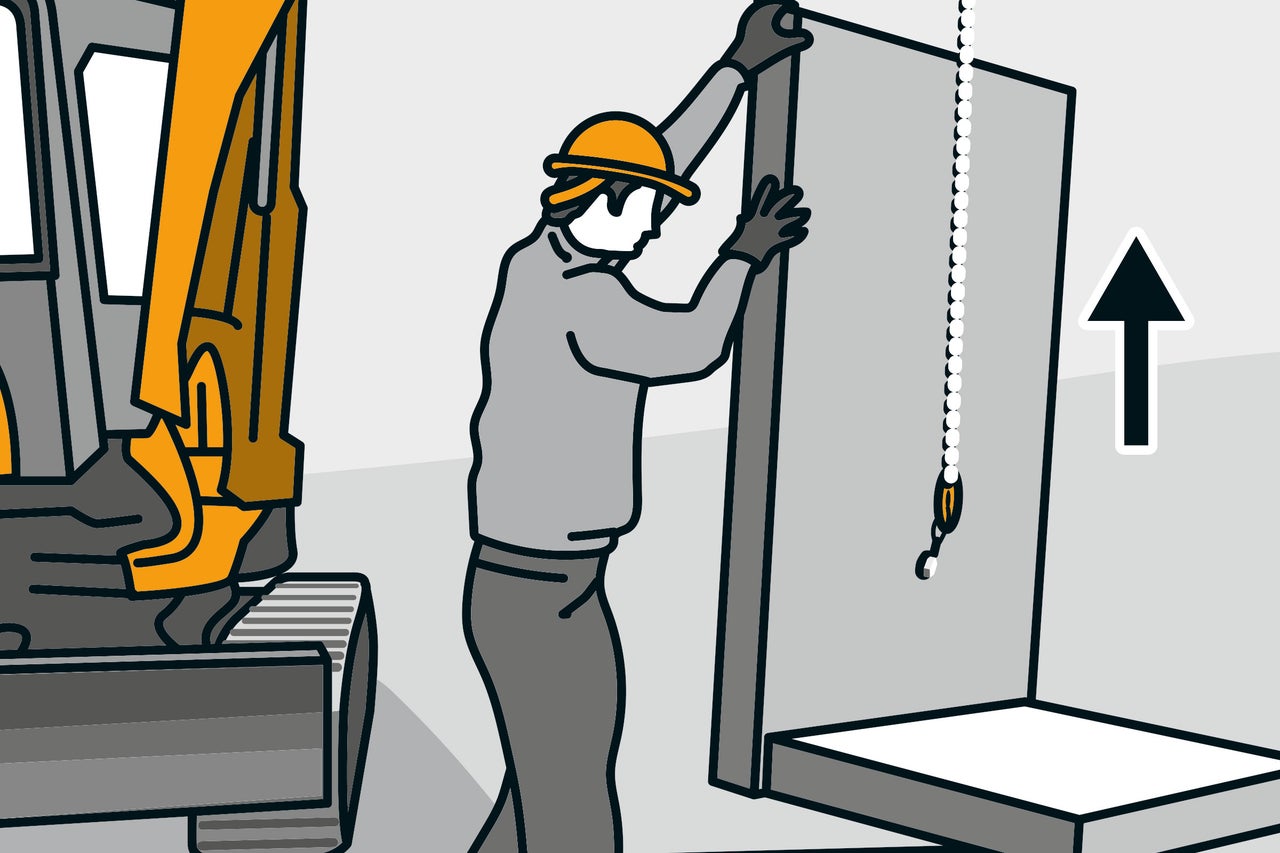

Hebe die L-Steine vorsichtig an und schwenke sie bis zu ihrer endgültigen Position.
5
L-Steine absetzen

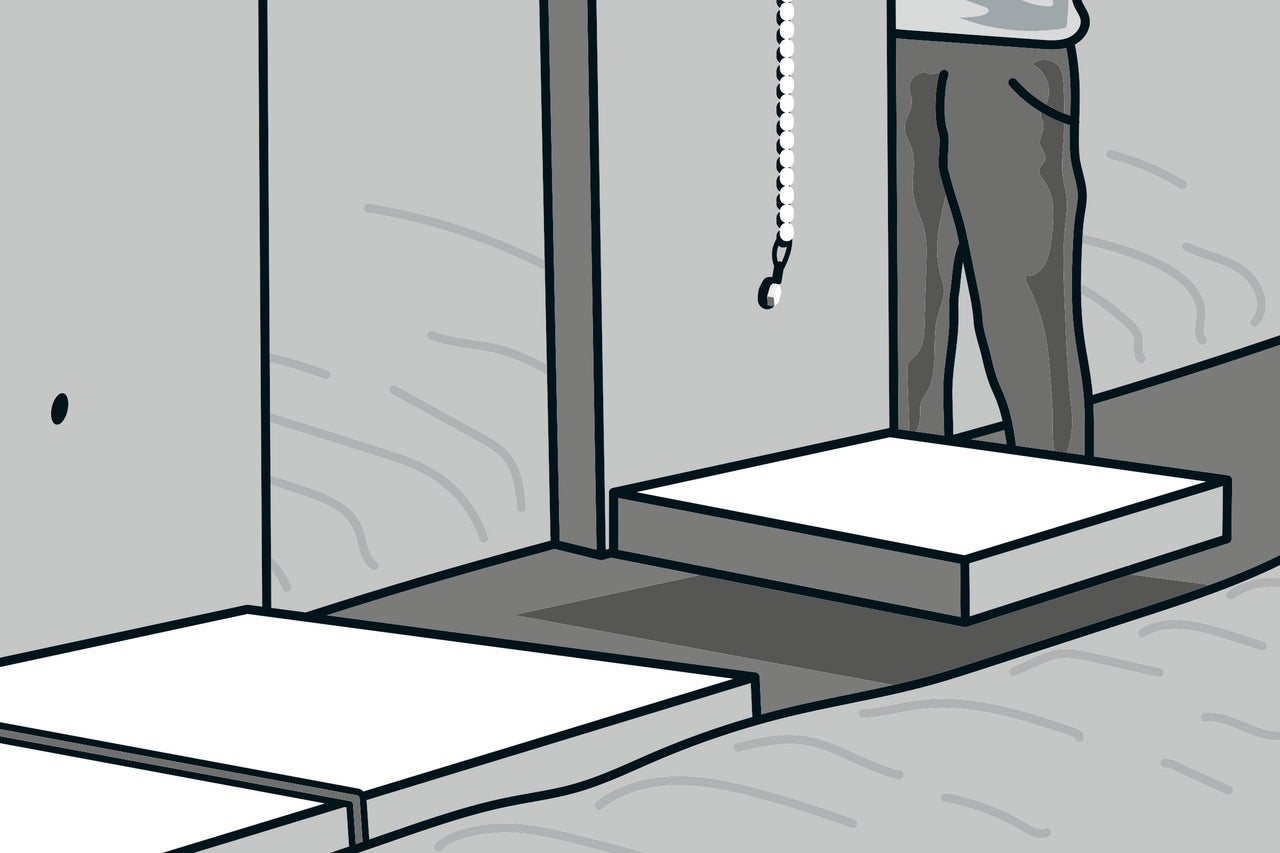

Setze die L-Steine vorsichtig ab ...
6
Winkelstützen ausrichten

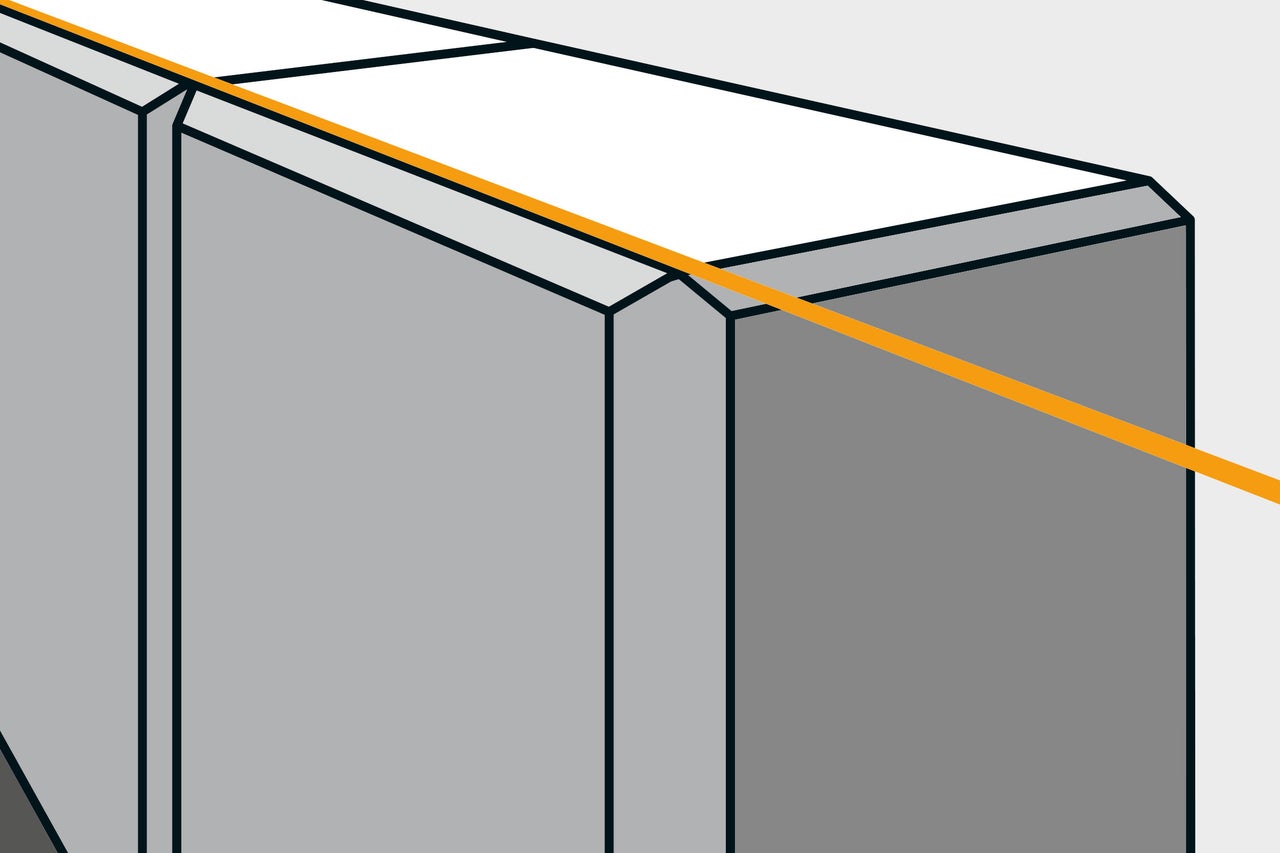

… und richte sie dabei an der gespannten Schnur aus. Sitzt die Stütze nicht in der richtigen Höhe? Dann hebe sie noch einmal an korrigiere die Bettung darunter, bis die Stütze richtig steht. Die Transportschlaufe bleibt danach für die nächsten Arbeitsschritte an der Stütze.
7
Richtigen Abstand der L-Steine beachten
L-Steine werden üblicherweise mit einem Abstand von 5 bis 10 mm zueinander aufgestellt. Das verhindert Beschädigungen beim Aufstellen sowie Spannungen durch Temperaturschwankungen und gleicht Maßtoleranzen aus. Den richtigen Abstand für Deine Winkelstützen kannst Du dem Datenblatt des Herstellers entnehmen. Der Fuß der Winkelstützen ist etwas schmaler als ihr aufrechter Teil. Dadurch lässt sich die Stütze besser in die Bettungsschicht einbetten und die Erde später leichter verfüllen. Auch kleine Korrekturen am Mauerverlauf sind so möglich.
8
Verschraubung der Transportschlaufe lösen

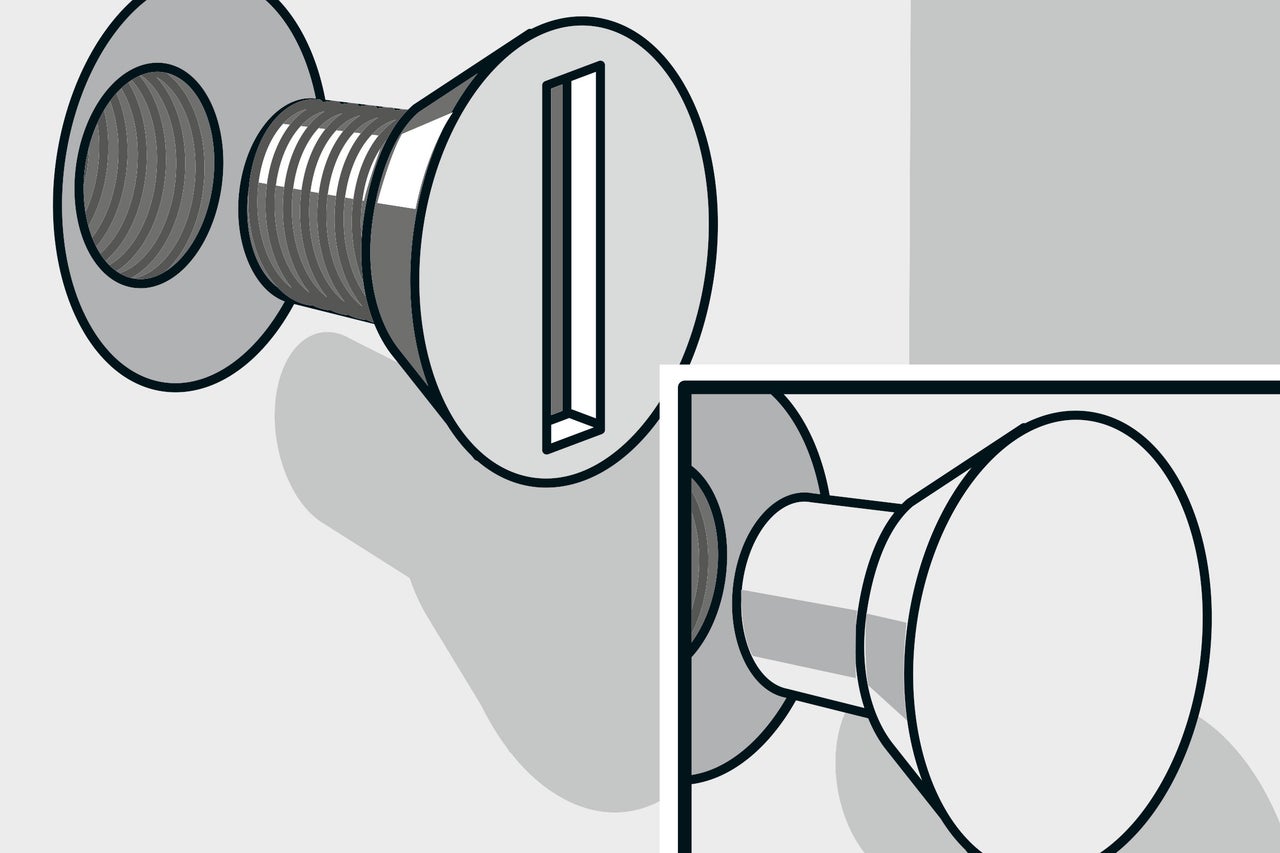

Steht die Winkelstütze sauber ausgerichtet an ihrem Platz? Dann löse nun die Verschraubung der Transportschlaufe – Schlaufe und Schraube brauchst Du anschließend für die nächste Stütze. Verschließe das offene Gewinde mit einer Abdeckschraube aus Edelstahl oder klebe einen Verschlussstopfen aus Beton ein – die richtige Vorgehensweise für Deine Winkelstützen steht im Datenblatt des Herstellers.
9
Fertigstellung

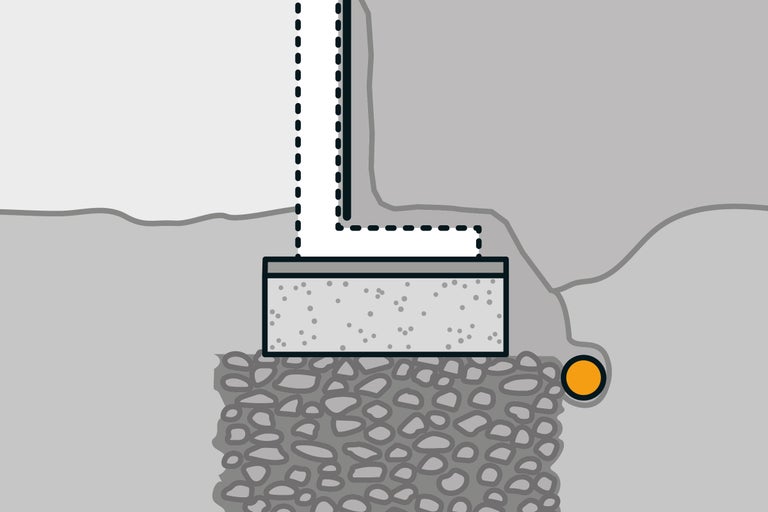

Damit keine Erde durch die Fugen zwischen den Winkelstützen dringen kann, werden die Fugen mit 25 cm breiten Bitumen-Mauerabsperrbahnen abgedichtet. Fixiere die Bahnen mit Montagekleber auf den Stützen. Zwischen den Winkelstützen und der Hinterfüllung darf kein Wasser stehenbleiben; auch dürfen sich dort keine Frostlinsen bilden. Deshalb wird dazwischen eine Filterschicht eingebaut, z. B. aus Drainagekies. Zum Hinterfüllen eignen sich Kies-Sand-Gemische oder Schotter 0/45.
1
Bitumen-Mauerabsperrbahn
2
Filterschicht, z. B. aus Drainagekies
3
Hinterfüllung, z. B. aus Schotter
10
Varianten mit Ecken

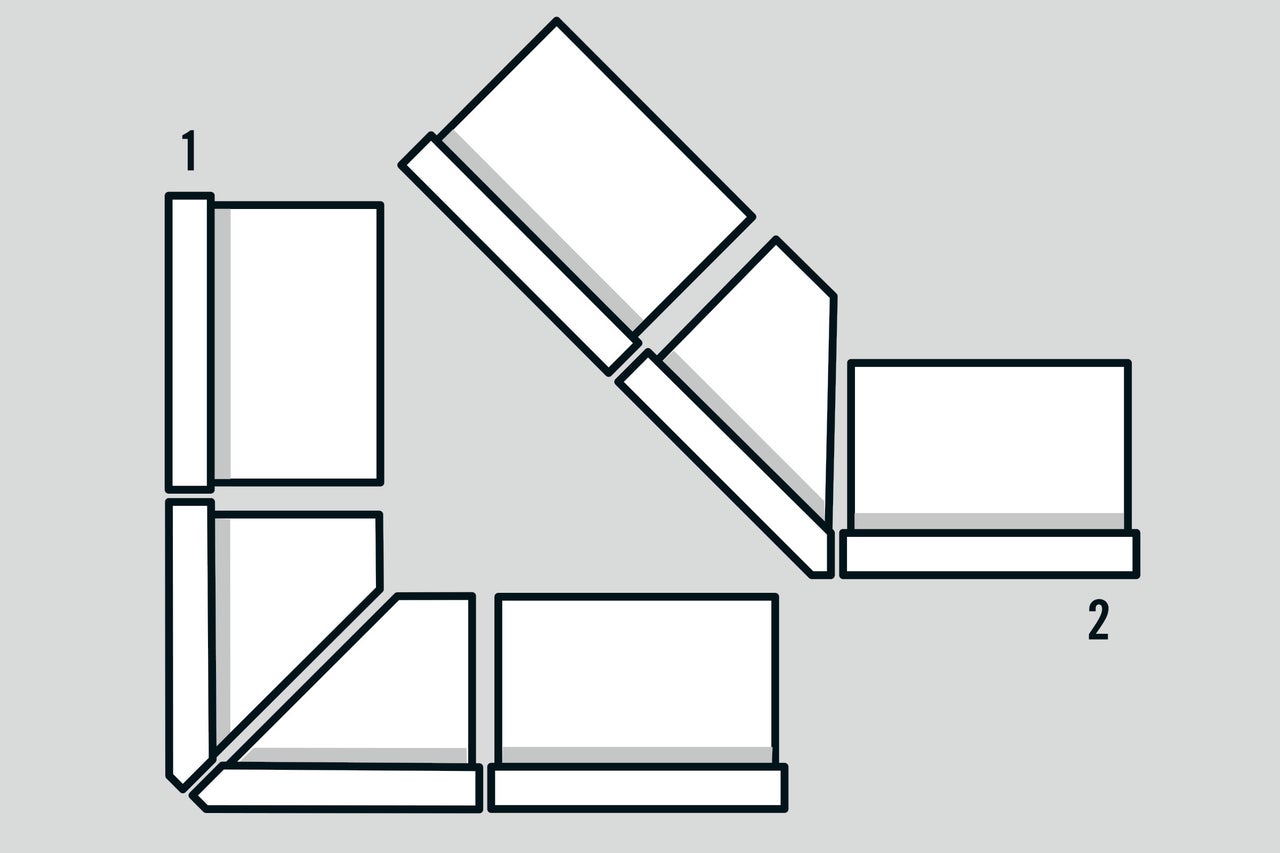

Auch Ecken lassen sich mit Winkelstützen herstellen. Je nach Hersteller stehen Eckteile mit 90°-Winkel, aber auch solche mit 135°-Winkel zur Verfügung. Wird eine Ecke im rechten Winkel (90°) aus zwei 135°-Eckteilen gebaut, lässt sich der Mauerverlauf an solchen Ecken leichter korrigieren. Eine Ecke mit stumpfem Winkel wird aus einem Eckteil mit 135°-Winkel gebaut. Verstärke die Eckbereiche, indem Du sie großzügig mit Beton verfüllst.
- 90°-Ecke (rechter Winkel) aus zwei Eckteilen mit je 135°
- Ecke mit stumpfem Winkel aus einem Eckteil mit 135°
L-Steine setzen ohne Fundament
L-Steine ohne Fundament zu setzen, ist nur bei niedrigen Elementen und geringer Belastung sinnvoll – z. B. bei kleinen Beeteinfassungen. Wichtig ist ein tragfähiger, gut verdichteter Untergrund, da die Steine sonst absacken oder kippen können. Für höhere Stützen oder stärkeren Erddruck brauchst Du immer ein frostfreies Betonfundament, sonst leidet die Stabilität.
L-Steine setzen: häufige Fragen
Nur bei sehr kleinen L-Steinen (ca. bis 40 cm) und ohne nennenswerte Belastung. Für alles darüber brauchst Du ein frostfreies Fundament, sonst kippen oder setzen sich die Steine.
Das Fundament liegt in der Regel bei ca. 80 cm Tiefe (frostfrei). Der Fuß der L-Steine muss später unter dem Bodenniveau sitzen.
Nein, direkt auf die Grenze setzen geht in der Regel nicht ohne Deine Zustimmung – meist sind Abstände oder gemeinsame Regelungen nötig.
Für die Bettung verwendest Du erdfeuchten Garten- und Landschaftsbaubeton, den Du auf das Fundament aufbringst und sauber abziehst.
Nur so hoch, wie es für den jeweiligen Lastfall und das Bauteil freigegeben ist – entscheidend sind Herstellerangaben und Belastungssituation.
Der Untergrund muss tragfähig, eben und frostfrei gegründet sein, damit die Steine stabil stehen und sich nicht verschieben oder absacken.
